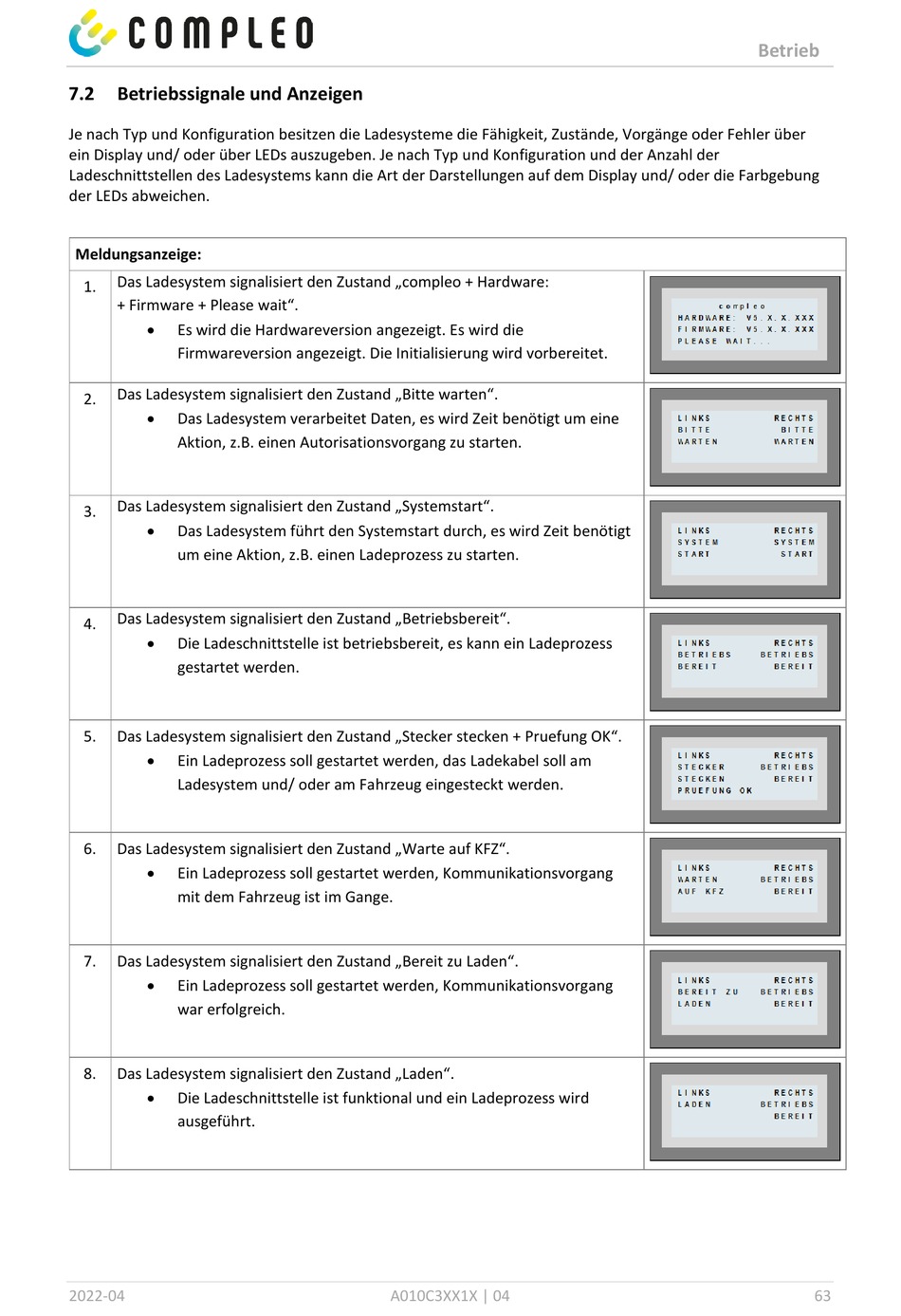

Betriebssignale Und Anzeigen - Compleo ADVANCED bm Betriebsanleitung

7.2

Betriebssignale und Anzeigen

Je nach Typ und Konfiguration besitzen die Ladesysteme die Fähigkeit, Zustände, Vorgänge oder Fehler über
ein Display und/ oder über LEDs auszugeben. Je nach Typ und Konfiguration und der Anzahl der
Ladeschnittstellen des Ladesystems kann die Art der Darstellungen auf dem Display und/ oder die Farbgebung
der LEDs abweichen.
Meldungsanzeige:
Das Ladesystem signalisiert den Zustand „compleo + Hardware:
1.
+ Firmware + Please wait".

Es wird die Hardwareversion angezeigt. Es wird die
Firmwareversion angezeigt. Die Initialisierung wird vorbereitet.
Das Ladesystem signalisiert den Zustand „Bitte warten".
2.

Das Ladesystem verarbeitet Daten, es wird Zeit benötigt um eine
Aktion, z.B. einen Autorisationsvorgang zu starten.
Das Ladesystem signalisiert den Zustand „Systemstart".
3.

Das Ladesystem führt den Systemstart durch, es wird Zeit benötigt
um eine Aktion, z.B. einen Ladeprozess zu starten.
Das Ladesystem signalisiert den Zustand „Betriebsbereit".
4.

Die Ladeschnittstelle ist betriebsbereit, es kann ein Ladeprozess
gestartet werden.
5. Das Ladesystem signalisiert den Zustand „Stecker stecken + Pruefung OK".

Ein Ladeprozess soll gestartet werden, das Ladekabel soll am
Ladesystem und/ oder am Fahrzeug eingesteckt werden.
6. Das Ladesystem signalisiert den Zustand „Warte auf KFZ".

Ein Ladeprozess soll gestartet werden, Kommunikationsvorgang
mit dem Fahrzeug ist im Gange.
7. Das Ladesystem signalisiert den Zustand „Bereit zu Laden".

Ein Ladeprozess soll gestartet werden, Kommunikationsvorgang
war erfolgreich.
8. Das Ladesystem signalisiert den Zustand „Laden".

Die Ladeschnittstelle ist funktional und ein Ladeprozess wird
ausgeführt.
