Installation
Phasenfolge bei Aufstellung mehrerer Ladesysteme
HINWEIS
Um eine optimale Ausnutzung der Anschlussleistung sowie zur Vermeidung hoher Schieflasten bei vielen
gleichzeitigen 1-phasigen Ladeprozessen zu gewährleisten ist es zwingend erforderlich die Ladesysteme
phasenversetzt anzuschließen.

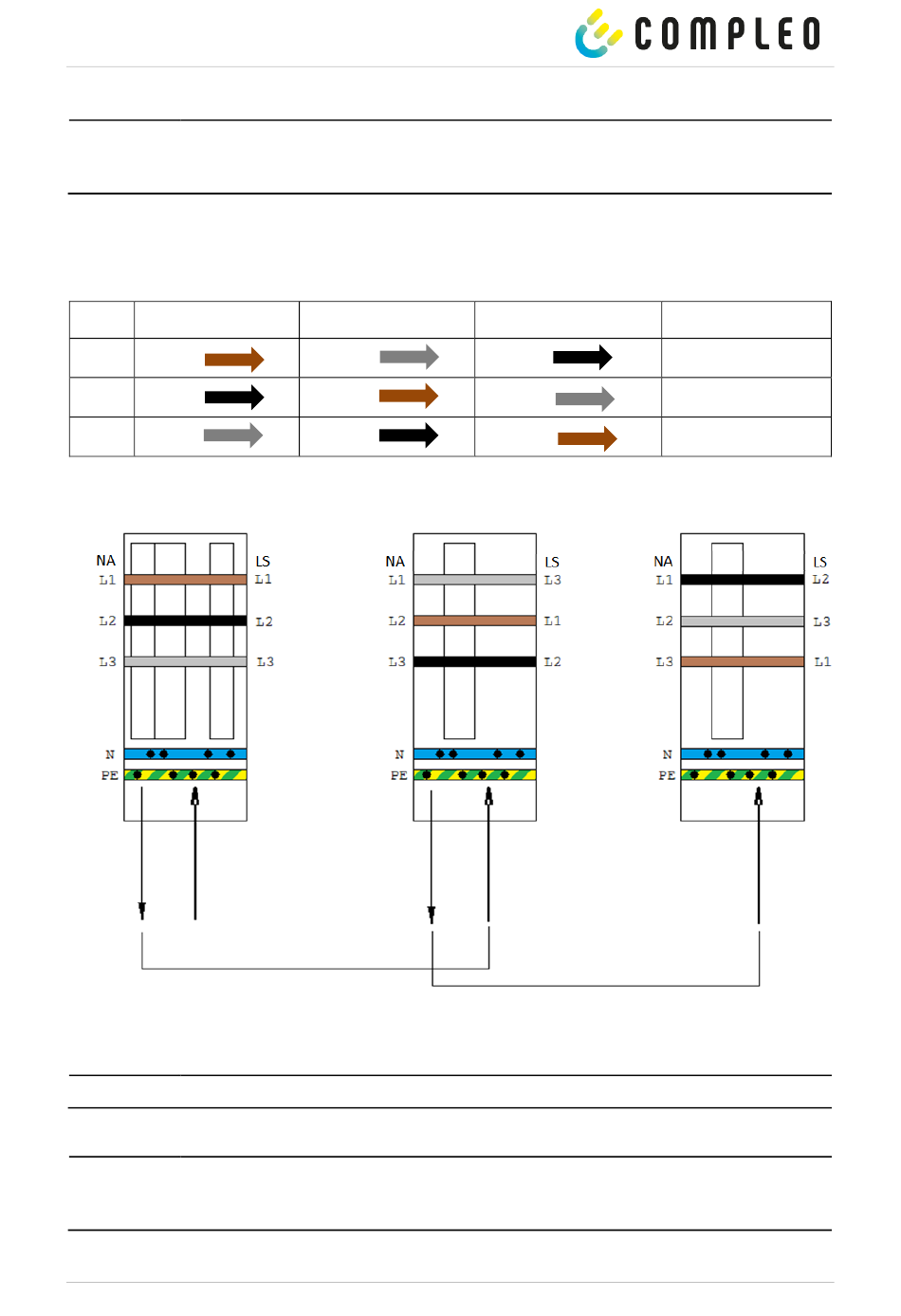

Im unten gezeigten Beispiel wurde die vom Netz kommende Phasenfolge gegenüber der internen Phasenfolge
der Ladesysteme jeweils um eine Phase versetzt.
Von Netzanschluss nach Ladestation 1 nach
Phase L1
Phase L2
Phase L3
NA = Netzanschluss
LS = Ladesystem
HINWEIS
Bei mehr als 3 angeschlossenen Ladestationen sollte das Schema fortlaufend angewendet werden.
HINWEIS
Bei bestelltem Lastmanagement ist zwingend die vom Werk vorgegebene Ladesystemnummerierung
einzuhalten. Zur einfacheren Nachvollziehbarkeit ist ein entsprechender Aufkleber mit der einzuhaltenden
Netzanschlusskonfiguration innerhalb des Ladesystems angebracht.
38
L1
L2
L3
A010C3XX1X | 04
Ladestation 2 nach
L3
L1
L2
Ladestation 3
L2
L3
L1
