Heizsystem c-flex
3.5
Montagehinweise
VORSICHT!
Verletzungsgefahr durch unsachgemäße
Handhabung!
Gefährdungen wie Schnittverletzungen oder
Einatmung von Dämpfen und Stäuben bei der
Montage sind durch unsachgemäße Handha-
bung möglich.
Deshalb:
Tragen Sie bei Montage eine persönliche
Schutzausrüstung gem. den Herstelleran-
gaben des verwendeten Montagematerials.
Sorgen Sie vor Beginn der Arbeiten für aus-
reichende Montagefreiheit.
Gehen Sie mit offenen scharfkantigen Bau-
teilen vorsichtig um.
Benutzen Sie zur Erleichterung der Planung und Doku-
mentation der Verlegearbeiten die Montageskizze auf
Seite 8.
Bewahren Sie den Heizfilm bis zum Einbau im gerollten
Zustand in der Verpackung auf, um unsachgemäße Be-
schädigungen, wie z. B. Einrisse durch scharfe Gegen-
stände oder Knicke, zu vermeiden.
Montieren Sie keine beschädigten Produkte oder Kom-
ponenten.
3.5.1 Wärmedämmung
HINWEIS!
Eine Auswahl an empfohlenen Dämmstoffen
ist auf www.carbonlinie.de zu finden.
Bringen Sie – wenn möglich – eine Wärmedämmung im
Boden und/oder Wandbereich an, um die Wärmeab-
gabe ins Mauerwerk und den Boden zu reduzieren.
Halten Sie die nachstehend aufgeführten Mindest-Wär-
medurchgangskoeffizienten des Fußboden- sowie
Wand- und Deckenaufbaues oberhalb der Dämmschicht
und für alle Schichten unterhalb der Lastverteilschicht
nach EN 50559 ein:
Zwischengeschossdecke, über beheizten Räumen:
-
U max: 1,25 W/(m
2
*K)
Zwischengeschossdecken über teilweise beheizten
-
Räumen: U max: 0,75 W/(m
Kellerdecken, Wände und Decken gegen unbeheizte
-
Räume sowie Decken und Wände, die an das Erd-
reich grenzen: U max: 0,35 W/(m
2
*K)
2
*K)
Wählen Sie die Dämmschichten unter der Fußboden-
konstruktion gem. der nachstehenden Tabelle aus.
Mindest-Wärmedurchgangskoef-
fizient und Mindest-Wärmeleitwi-
derstand der Bauteile
Zwischengeschossdecken über be-
heizten Räumen
Zwischengeschossdecken über teil-
weise beheizten Räumen
Heizflächen zwischen Außenluft o-
der Erdreich
Kellerdecken, Wände oder Decken
gegen unbeheizte Räume
Verwenden Sie ausschließlich genormte und für Fußbo-
denheizung geeignete Dämmstoffe.
Beachten Sie, dass die Zusammendrückbarkeit der
Dämmschicht nicht mehr als 5 mm betragen darf.
Addieren Sie bei mehreren Lagen die Zusammendrück-
barkeit der einzelnen Lagen.

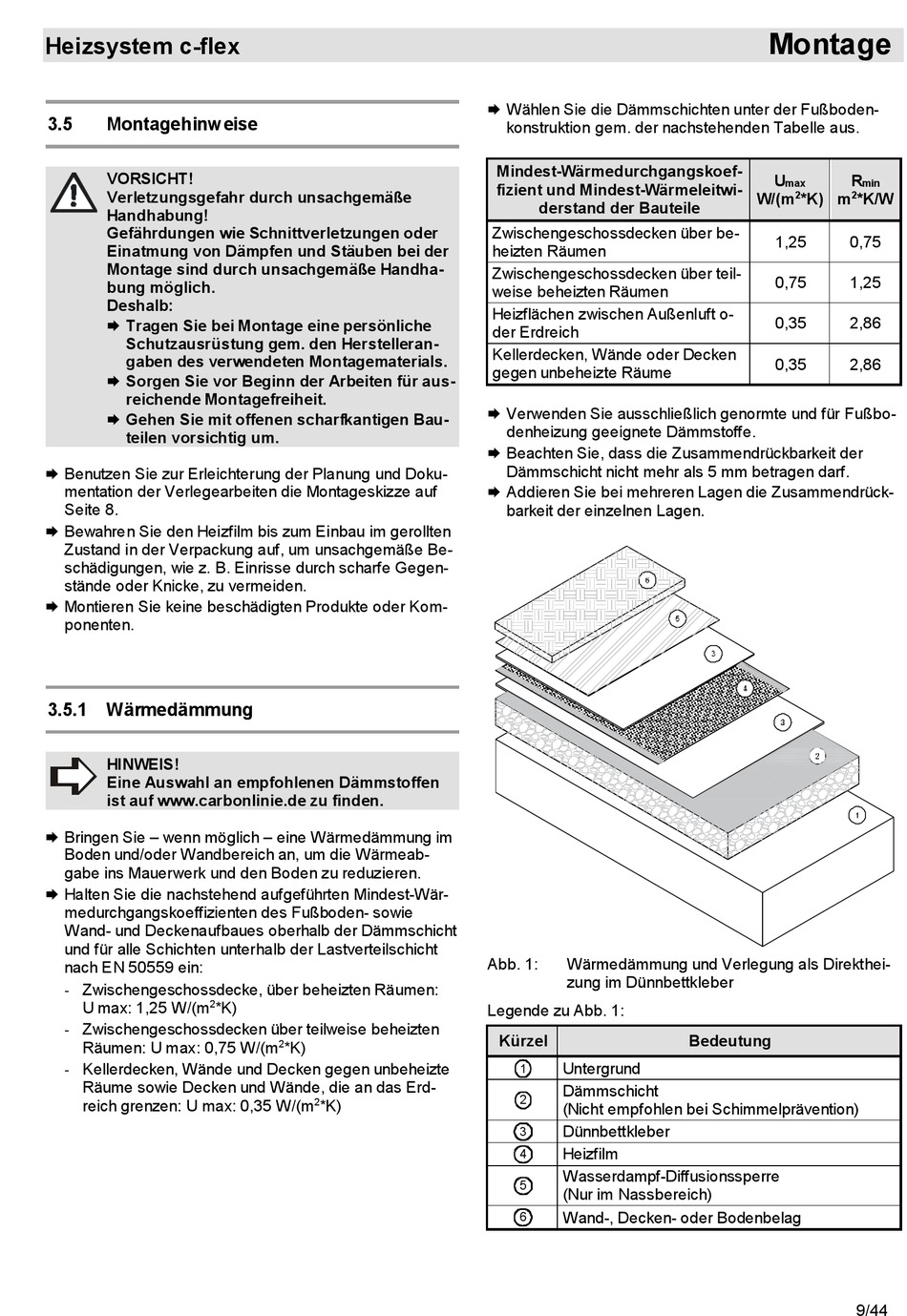

Abb. 1:
Wärmedämmung und Verlegung als Direkthei-
zung im Dünnbettkleber
Legende zu Abb. 1:
Kürzel
Untergrund
1
Dämmschicht
2
(Nicht empfohlen bei Schimmelprävention)
Dünnbettkleber
3
Heizfilm
4
Wasserdampf-Diffusionssperre
5
(Nur im Nassbereich)
Wand-, Decken- oder Bodenbelag
6
Montage
U
R
max
2
2
W/(m
*K)
m
*K/W
1,25
0,75
0,75
1,25
0,35
2,86
0,35
2,86
Bedeutung
