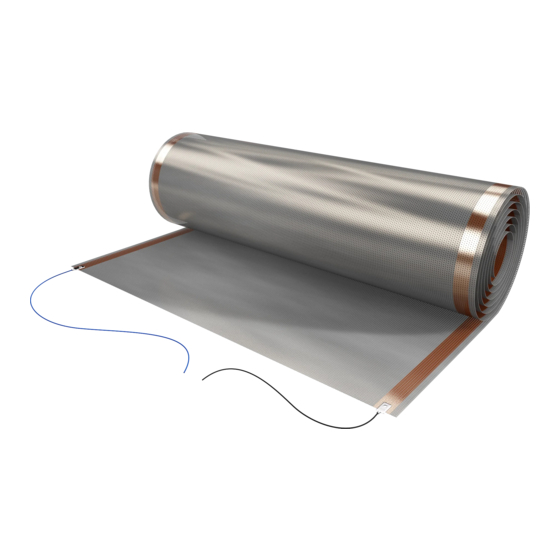

Heizsystem c-flex
Anleitung für Montage, Inbetriebnahme und Service
für Fachhandwerker/Fachhandwerkerinnen
Stand 08.04.2022

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MHG CARBON linie c-flex

  • Seite 1 Heizsystem c-flex Anleitung für Montage, Inbetriebnahme und Service für Fachhandwerker/Fachhandwerkerinnen Stand 08.04.2022...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis I nhal t sver zei c hni s   Sicherheit ..................................4     Allgemeines..................................4       Bestimmungsgemäße Verwendung ..........................4   Symbolerklärung ................................5     Besondere Gefahren ............................... 5   Normen und Vorschriften ............................6  ...
  • Seite 3 Inhaltsverzeichnis Wartung ..................................25         Wartung..................................25 Störungssuche................................26       Fehlerdiagnose ................................26     Technische Daten..............................27     Typenschild ................................... 27     Produktdatenblatt ................................28     Technische Daten ................................. 29   7.3.1  ...
  • Seite 4: Sicherheit

    Sicherheit Heizsystem c-flex Si c her hei t Bestimmungsgemäße Verwendung Allgemeines Die elektrisch beheizbaren Heizfilme c-flex können als Voll- WARNUNG! oder Zusatzheizung sowie zur Oberflächentemperierung in Lebensgefahr bei unzureichender Qualifikation! der Sanierung (z.B. Schimmelprävention) eingesetzt werden Unsachgemäßer Umgang führt zu erheblichen und sind geeignet zur Verlegung im Innenbereich an Wand, Personen- und Sachschäden.
  • Seite 5: Symbolerklärung

    Sicherheit Heizsystem c-flex Symbolerklärung Besondere Gefahren Dieser Abschnitt gibt einen Überblick über alle wichtigen Si- Im folgenden Abschnitt werden die Restrisiken benannt, die cherheitsaspekte für einen optimalen Personenschutz sowie sich aufgrund der Gefährdungsanalyse ergeben. für den sicheren und störungsfreien Betrieb. ...
  • Seite 6: Normen Und Vorschriften

    Normen und Vorschriften Heizsystem c-flex N or m en und Vor schr i f t en Allgemeine Hinweise  Halten Sie die nachfolgende Normen und Vorschriften bei der Installation und beim Betrieb des Heizsystems c-flex ein. HINWEIS! Die nachstehenden Listen geben den Stand bei der Erstellung der Unterlage wieder.
  • Seite 7: Montage

    Montage Heizsystem c-flex M ont age Anforderungen an den Montageort Prüfung der Lieferung  Stellen Sie vor der Montage ist sicher, dass der Monta-  Prüfen Sie die Lieferung bei Erhalt unverzüglich auf geort die nachstehenden Anforderungen erfüllt: Vollständigkeit und Transportschäden. Umgebungstemperatur +5°C bis +40°C Bei äußerlich erkennbaren Transportschäden gehen Sie Trocken, frostsicher, gut be- und entlüftet...
  • Seite 8: Montageskizze

    Montage Heizsystem c-flex Montageskizze Wir empfehlen eine qualifizierte Dimensionierung und Planung (z.B. Heizlastberechnung nach DIN EN 12831), um eine optimale Funktionsfähigkeit des Heizsystems c-flex zu gewährleisten.  Erstellen Sie eine Montageskizze, um zukünftig die Position der Heizfilme, der Anschlussbox, der elektrischen Zuleitun- gen und ggf.
  • Seite 9: Montagehinweise

    Montage Heizsystem c-flex  Wählen Sie die Dämmschichten unter der Fußboden- Montagehinweise konstruktion gem. der nachstehenden Tabelle aus. Mindest-Wärmedurchgangskoef- VORSICHT! fizient und Mindest-Wärmeleitwi- Verletzungsgefahr durch unsachgemäße W/(m *K/W derstand der Bauteile Handhabung! Gefährdungen wie Schnittverletzungen oder Zwischengeschossdecken über be- 1,25 0,75 Einatmung von Dämpfen und Stäuben bei der heizten Räumen...
  • Seite 10: Vorbehandlung Des Untergrunds

    Montage Heizsystem c-flex 3.5.2 Vorbehandlung des Untergrunds 3.5.3 Montage des Temperaturfühlers Der Heizfilm kann auf jedem Untergrund aus anorgani- Bei Fußbodenheizung ist ein Temperaturfühler vorge- schen Materialien wie Stein, Estrich, Putz etc. oder organi- schrieben. Bei Wand- oder Deckenmontage ist ein Tempe- schen Materialien wie Holz, Kork, Kunststoff (evtl.
  • Seite 11: Zuschnitt Der Heizfilme

    Montage Heizsystem c-flex 3.5.4 Zuschnitt der Heizfilme ACHTUNG! Kurzschlussgefahr bei beidseitigem An- schluss der Heizfilme! Der Heizfilm wird beschädigt. Deshalb:  Schließen Sie beidseitig kontaktierte Heiz- filme nur von einer Seite an.  Schneiden Sie eine der beiden kontaktier- ten Seiten ab, wenn beidseitig kontaktierte Heizfilme in voller Länge verwendet werden sollen.
  • Seite 12: Verlegung Der Heizfilme

    Montage Heizsystem c-flex Deckeneinbau 3.5.5 Verlegung der Heizfilme  Führen Sie alle Arbeiten gem. Kap. „Vorgehensweise bei Verlegeart 1 und 2“ aus. Es gibt drei verschiedene Verlegearten:  Bringen Sie bei der Installation der Heizfilme in einer ab- gehängten Decke oder wenn diese von einem Dach- 1.
  • Seite 13: Nachträgliches Einbringen Von Löchern

    Montage Heizsystem c-flex Nachträgliches Einbringen von Löchern - Für große Löcher besteht die Möglichkeit, ein rechtecki- ges Fenster in den Heizfilm zu schneiden, indem die Heizfolie zwischen den Kupferstreifen komplett ausge- Die Heizfilme sind grundsätzlich für das nachträgliche Ein- schnitten wird. Die Kupferstreifen dürfen dabei nicht be- bringen von Löchern unter den nachstehenden Bedingun- schädigt werden.
  • Seite 14: Montage Der Elektrischen Anschlüsse

    Montage Heizsystem c-flex  Montieren Sie die Anschlussbox so, dass sie für War-  Verlegen Sie die elektrischen Leitungen nach der aktuell tungszwecke zugänglich und zu öffnen ist. gültigen DIN VDE 0100.  Platzieren Sie die Anschlussbox so, dass alle Heizfilme ...
  • Seite 15: Anschluss Der Anschlussbox

    Montage Heizsystem c-flex 3.7.1 Anschluss der Anschlussbox 3.7.4 Stromlaufplan HINWEIS! HINWEIS! Montieren Sie die Anschlussbox nicht auf vib- Verwenden Sie die beigelegten Brücken, wenn rierende oder schall-leitende Untergründe mehr Leistung als 400 VA pro Ausgang benö- oder sorgen Sie für eine akustische Entkoppe- tigt wird.
  • Seite 16: Stromlaufplan - Ausführung Für 300 Va

    Montage Heizsystem c-flex 3.7.5 Stromlaufplan – Ausführung für 300 VA U0=40.20 V U0=28.30 V 230V 50Hz Sk21-1020-213_A Stand: 25.02.2022 Abb. 9: Stromlaufplan – Ausführung für 300 VA Legende zu Abb. 9: Kürzel Bedeutung 300 VA Ringkerntransformator RKT 4,4 kV 1 Stück 1 Stück Temperaturschalter 110°C Touch Thermostat...
  • Seite 17: Anschlussplan Für Ausführung 300 Va

    Montage Heizsystem c-flex 3.7.6 Anschlussplan für Ausführung 300 VA 5 x ...mm² 3 x ...mm² 2 x ...mm² Sk22-0323-056 Stand: 06.04.2022 Abb. 10: Anschlussplan für Ausführung 300 VA Legende zu Abb. 10: Kürzel Bedeutung Touch Thermostat Heizfilm c-flex Anschlussbox 300 VA Zuleitung Stromversorgung durchgebrückt 17/44...
  • Seite 18: Stromlaufplan - Ausführung Für 400 Va

    Montage Heizsystem c-flex 3.7.7 Stromlaufplan – Ausführung für 400 VA 375/400VA 230V 50-60Hz 45V~ 36V~ 24V~ Control Control 230V-AC 12V-DC L´ Sk21-1020-214_A Stand: 22.02.2022 Abb. 11: Stromlaufplan – Ausführung für 400 VA Legende zu Abb. 11: Kürzel Bedeutung 400 VA Einschaltstrombegrenzer (30 s Einschaltverzögerung) 1 Stück Netzfilter (optionales Zubehör)
  • Seite 19: Stromlaufplan - Ausführung Für 800-1200 Va

    Montage Heizsystem c-flex 3.7.8 Stromlaufplan – Ausführung für 800-1200 VA L´ 375/400VA 230V 45V~ 50-60Hz 36V~ 24V~ Control Control 230V-AC 12V-DC Sk21-1020-215_A Stand: 22.02.2022 Abb. 12: Stromlaufplan – Ausführung für 800-1200 VA Legende zu Abb. 12: Kürzel Bedeutung 800 VA 1200 VA Einschaltstrombegrenzer (30s Einschaltverzögerung) 1 Stück...
  • Seite 20: Stromlaufplan - Ausführung Für 2400-3200 Va

    Montage Heizsystem c-flex 3.7.9 Stromlaufplan – Ausführung für 2400-3200 VA L´ 375/400VA 230V 50-60Hz 45V~ 36V~ Control Control 230V-AC 12V-DC Sk22-0218_025 Stand: 22.02.2022 Abb. 13: Stromlaufplan – Ausführung für 2400-3200 VA Legende zu Abb. 13: Kürzel Bedeutung 2400 VA 3200 VA Einschaltstrombegrenzer (30s Einschaltverzögerung) 1 Stück 1 Stück...
  • Seite 21: Anschlussplan Für Ausführung 400-3200 Va

    Montage Heizsystem c-flex 3.7.10 Anschlussplan für Ausführung 400-3200 VA 5 x ...mm² 3 x ...mm² 2 x ...mm² Sk22-0323-057 Stand: 06.04.2022 Abb. 14: Anschlussplan für Ausführung 400-3200 VA Legende zu Abb. 14: Kürzel Bedeutung Touch Thermostat Heizfilm c-flex Anschlussbox 400-3200 VA Zuleitung 21/44...
  • Seite 22: Abschließende Arbeiten

    Montage Heizsystem c-flex Abschließende Arbeiten  Überprüfen Sie nochmals sorgfältig die Ausführung der elektrischen Installationsarbeiten.  Kleben Sie die Typenschilder der Heizfilme auf Seite 40 ein oder – bei individuell geplanten Projekten – in das separate Garantieheft. Hinweise zu Belägen Der maximale Wärmedurchlasswiderstand des Bodenbe- lags, inklusive der zum Bodenbelag gehörenden Unterlage, darf den Wert von Rλ...
  • Seite 23: Inbetriebnahme

    Inbetriebnahme Heizsystem c-flex I nbet r i e bnahm e 4.2.2 Fehlermeldung E2 bei Erstinbetrieb- Prüfung vor Inbetriebnahme nahme  Stellen Sie vor der Erstinbetriebnahme sicher, dass: Der Touch-Thermostat ist werkseitig als Ausführung mit Bodenfühler eingestellt. Mit dieser Einstellung steuert der ...
  • Seite 24: Einweisungsprotokoll

    Inbetriebnahme Heizsystem c-flex 4.3.1 Einweisungsprotokoll  Bestätigen Sie die Einweisung des Betreibers im nach- stehenden Einweisungsprotokoll mit einem X oder ei- nem  . Ausge- Einweisungsthemen führt  Übergeben Sie dem Betreiber alle Anleitun- gen, Protokolle und Produktunterlagen zur Aufbewahrung. ...
  • Seite 25: Wartung

    Wartung Heizsystem c-flex War t ung Wartung Die Produkte und Komponenten der c-flex sind wartungs- frei. HINWEIS! Wir empfehlen, alle zugänglichen Komponen- ten des Heizsystems alle fünf Jahre von einer Elektrofachkraft überprüfen zu lassen. 25/44...
  • Seite 26: Störungssuche

    Störungssuche Heizsystem c-flex St ör ungssuche Fehlerdiagnose GEFAHR! Lebensgefahr durch elektrischen Strom! Kontakt mit spannungsführenden Bauteilen führt zu schwersten Verletzungen. Deshalb:  Lassen Sie Arbeiten an der elektrischen Anlage nur von Elektrofachkräften durchführen.  Schalten Sie vor Beginn der Arbeiten die elektrische Versorgung ab, prüfen Sie die Spannungsfreiheit und verhindern Sie ein Wiedereinschalten.
  • Seite 27: Technische Daten

    Technische Daten Heizsystem c-flex Techni s che D at en Typenschild Abb. 16: Muster Typenschild 27/44...
  • Seite 28: Produktdatenblatt

    Set 2 - 400 Set 3 - 800 Set 4 - 1200 Set 5 - 2400 Set 6 - 3200 23.00001-1300 23.00001-2400 23.00001-3800 MHG Heiztechnik GmbH Name und Anschrift des Herstellers Nennwärmeleistung P 0,3 kW 0,4 kW 0,8 kW 1,2 kW 2,4 kW 3,2 kW Mindestwärmeleistung (Richtwert)
  • Seite 29: Technische Daten

    Technische Daten Heizsystem c-flex Technische Daten 7.3.1 Anschlussbox c-300, c-400, c-800, c-1200, c-2400, c-3200, 24-36V 24-45V 24-45V 24-45V, 36-45V, 36-45V, Anschlussbox 4 HZ 6 HZ 8 HZ 23.20000-0003 23.20000-0004 23.20000-0008 23.20000-0012 23.20000-0024 23.20000-0032 Nennleistung 300 VA 400 VA 800 VA 1200 VA 2400 VA 3200 VA Nennspannung Primär 230 V AC 50 Hz...
  • Seite 30: Touch-Thermostat

    Technische Daten Heizsystem c-flex 7.3.2 Touch-Thermostat c-5, WIFI Touch-Thermostat „touch control“ 23.10000-0050 23.10000-0051 Regelungswerk Elektrische Flächenheizung Art der Montage Wandmontage in Unter- oder Aufputzdosen Spannungsversorgung 100-240 V AC ±10% 50/60 Hz Max. Vorsicherung 16 A Eingebauter Schalter 2-polig, 16 A Schutzart IP21 Stromstärke ...
  • Seite 31: Heizfilme

    Technische Daten Heizsystem c-flex 7.3.3 Heizfilme c-flex 565 c-flex 565 c-flex 565 c-flex 635 c-flex 635 c-flex 635 Heizfilm 24 V 36 V 45 V 24 V 36 V 45 V PG11-024- PG11-036- PG11-048- PG11-024- PG11-036- PG11-048- Produkt-Identnummer 097-565R 219-565R 390-565R 060-635R 134-635R...
  • Seite 32: Widerstandswerte In Abhängigkeit Der Länge

    Technische Daten Heizsystem c-flex Widerstandswerte in Abhängigkeit der Länge ACHTUNG! Abweichende Widerstandswerte! Kontakte oder Heizfilme können beschädigt sein. Deshalb:  Nehmen Sie die Heizfilme c-flex nicht in Betrieb, wenn die Widerstandswerte mehr als 15% vom Aus- gangswert abweichen. c-flex c-flex c-flex c-flex c-flex...
  • Seite 33 Technische Daten Heizsystem c-flex c-flex c-flex c-flex c-flex c-flex c-flex Länge in m 24 V 36 V 45 V 24 V 36 V 45 V 2,01 1,99 1,96 1,94 1,92 1,90 1,88 1,85 1,83 1,81 1,79 1,77 1,76 1,74 1,72 1,70 1,68 1,67...
  • Seite 34: Gewährleistung

    Verwendungszweck und/oder ab- weichend von den Vorgaben der entsprechenden pro- duktbegleitenden technischen Dokumentation gebraucht Die MHG Heiztechnik GmbH („ MHG “) garantiert ihrem Ver- worden ist und tragspartner (nachstehend kurz „ Kunde “) nach Maßgabe der folgenden Bestimmungen, dass das Heizsystem...
  • Seite 35: Ersatzteile

    Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer lang- jährigen Erkenntnisse und Erfahrungen zusammengestellt. Die allgemeinen Verkaufsbedingungen von MHG mit den vorbehaltlich einer im Einzelfall getroffenen abweichenden Vereinbarung anwendbaren Gewährleistungsregelungen sind in ihrer jeweils gültigen Fassung im Internet unter www.mhg.de abrufbar.
  • Seite 36: Herstellerbescheinigung / Eg-Baumuster-Konformitätserklärung

    Gewährleistung Heizsystem c-flex Herstellerbescheinigung / EG-Baumuster-Konformitätserklärung Abb. 17: EU-Konformitätserklärung 36/44...
  • Seite 37: Verpackung, Entsorgung

    Verpackung, Entsorgung Heizsystem c-flex Ver packung, Ent sor gung Umgang mit Verpackungsmaterial WARNUNG! Erstickungsgefahr durch Plastikfolien! Plastikfolien und -tüten etc. können für Kinder zu einem gefährlichen Spielzeug werden. Deshalb:  Lassen Sie Verpackungsmaterial nicht achtlos liegen.  Lassen Sie Verpackungsmaterial nicht in Kinderhände gelangen! Entsorgung der Verpackung Recycling: Das gesamte Verpackungsmaterial (Kartona-...
  • Seite 38: Ihre Notizen

    Ihre Notizen Heizsystem c-flex I hr e N ot i z en 38/44...
  • Seite 39 Ihre Notizen Heizsystem c-flex 39/44...
  • Seite 40: Original-Typenschilder

    Original-Typenschilder Heizsystem c-flex O r i g i n al - Typensch i l d er 10.1 Original-Typenschilder der Heizfilme Heizfilm 1 Heizfilm 2 Heizfilm 3 Heizfilm 4 40/44...
  • Seite 41: Index

    Index Heizsystem c-flex I ndex Pl a t zhal t er B  M  Bodenbeläge für Fußbodenheizung ........22 Mindest-Wärmedurchgangskoeffizient ........ 9 Mindest-Wärmeleitwiderstand ..........9 F  W  Funktionstest ..............23 Wärmedurchlasswiderstand bei Bodenbelägen ....22 Wärmeleitfähigkeit bei Bodenbelägen ....... 22 41/44...
  • Seite 42 42/44...
  • Seite 43: Garantiekarte

    Garantiekarte Heizsystem c-flex G ar ant i e kar t e Kundendaten 12.1 Garantiekarte Name: HINWEIS! Die Garantie wird nur gewährt, wenn die Ga- Straße: rantiekarte bzw. das separate Garantieheft vollständig ausgefüllt ist. PLZ/Ort:  Tragen Sie die Kundendaten rechts ein. Telefon: ...
