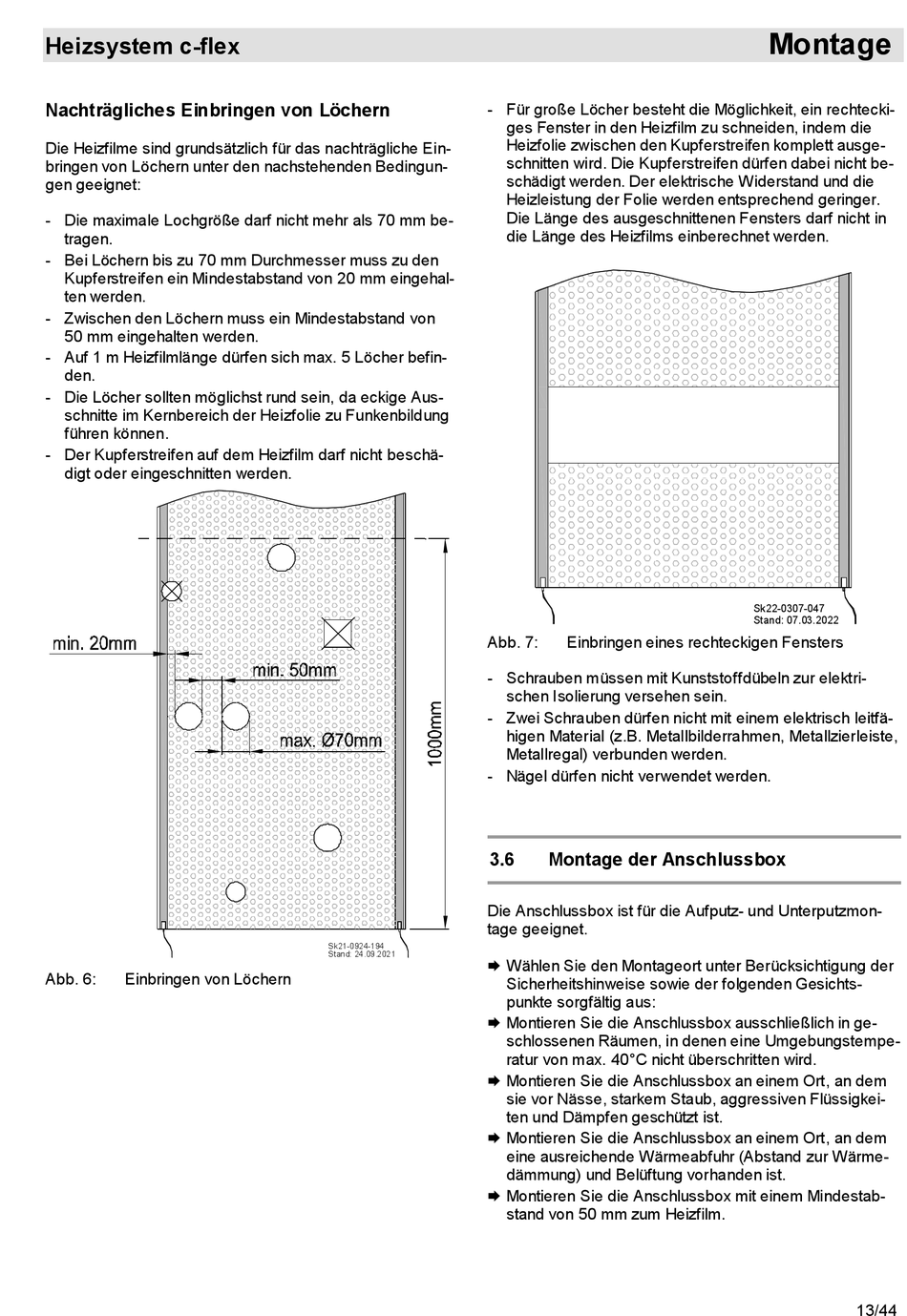

Heizsystem c-flex
Nachträgliches Einbringen von Löchern
Die Heizfilme sind grundsätzlich für das nachträgliche Ein-
bringen von Löchern unter den nachstehenden Bedingun-
gen geeignet:
- Die maximale Lochgröße darf nicht mehr als 70 mm be-
tragen.
- Bei Löchern bis zu 70 mm Durchmesser muss zu den
Kupferstreifen ein Mindestabstand von 20 mm eingehal-
ten werden.
- Zwischen den Löchern muss ein Mindestabstand von
50 mm eingehalten werden.
- Auf 1 m Heizfilmlänge dürfen sich max. 5 Löcher befin-
den.
- Die Löcher sollten möglichst rund sein, da eckige Aus-
schnitte im Kernbereich der Heizfolie zu Funkenbildung
führen können.
- Der Kupferstreifen auf dem Heizfilm darf nicht beschä-
digt oder eingeschnitten werden.
Abb. 6:
Einbringen von Löchern
- Für große Löcher besteht die Möglichkeit, ein rechtecki-
Abb. 7:
- Schrauben müssen mit Kunststoffdübeln zur elektri-
- Zwei Schrauben dürfen nicht mit einem elektrisch leitfä-
- Nägel dürfen nicht verwendet werden.
3.6
Die Anschlussbox ist für die Aufputz- und Unterputzmon-
tage geeignet.
Sk21-0924-194
Stand: 24.09.2021
Wählen Sie den Montageort unter Berücksichtigung der
Montieren Sie die Anschlussbox ausschließlich in ge-
Montieren Sie die Anschlussbox an einem Ort, an dem
Montieren Sie die Anschlussbox an einem Ort, an dem
Montieren Sie die Anschlussbox mit einem Mindestab-
ges Fenster in den Heizfilm zu schneiden, indem die
Heizfolie zwischen den Kupferstreifen komplett ausge-
schnitten wird. Die Kupferstreifen dürfen dabei nicht be-
schädigt werden. Der elektrische Widerstand und die
Heizleistung der Folie werden entsprechend geringer.
Die Länge des ausgeschnittenen Fensters darf nicht in
die Länge des Heizfilms einberechnet werden.
Einbringen eines rechteckigen Fensters
schen Isolierung versehen sein.
higen Material (z.B. Metallbilderrahmen, Metallzierleiste,
Metallregal) verbunden werden.
Montage der Anschlussbox
Sicherheitshinweise sowie der folgenden Gesichts-
punkte sorgfältig aus:
schlossenen Räumen, in denen eine Umgebungstempe-
ratur von max. 40°C nicht überschritten wird.
sie vor Nässe, starkem Staub, aggressiven Flüssigkei-
ten und Dämpfen geschützt ist.
eine ausreichende Wärmeabfuhr (Abstand zur Wärme-
dämmung) und Belüftung vorhanden ist.
stand von 50 mm zum Heizfilm.
Montage
Sk22-0307-047
Stand: 07.03.2022
13/44
