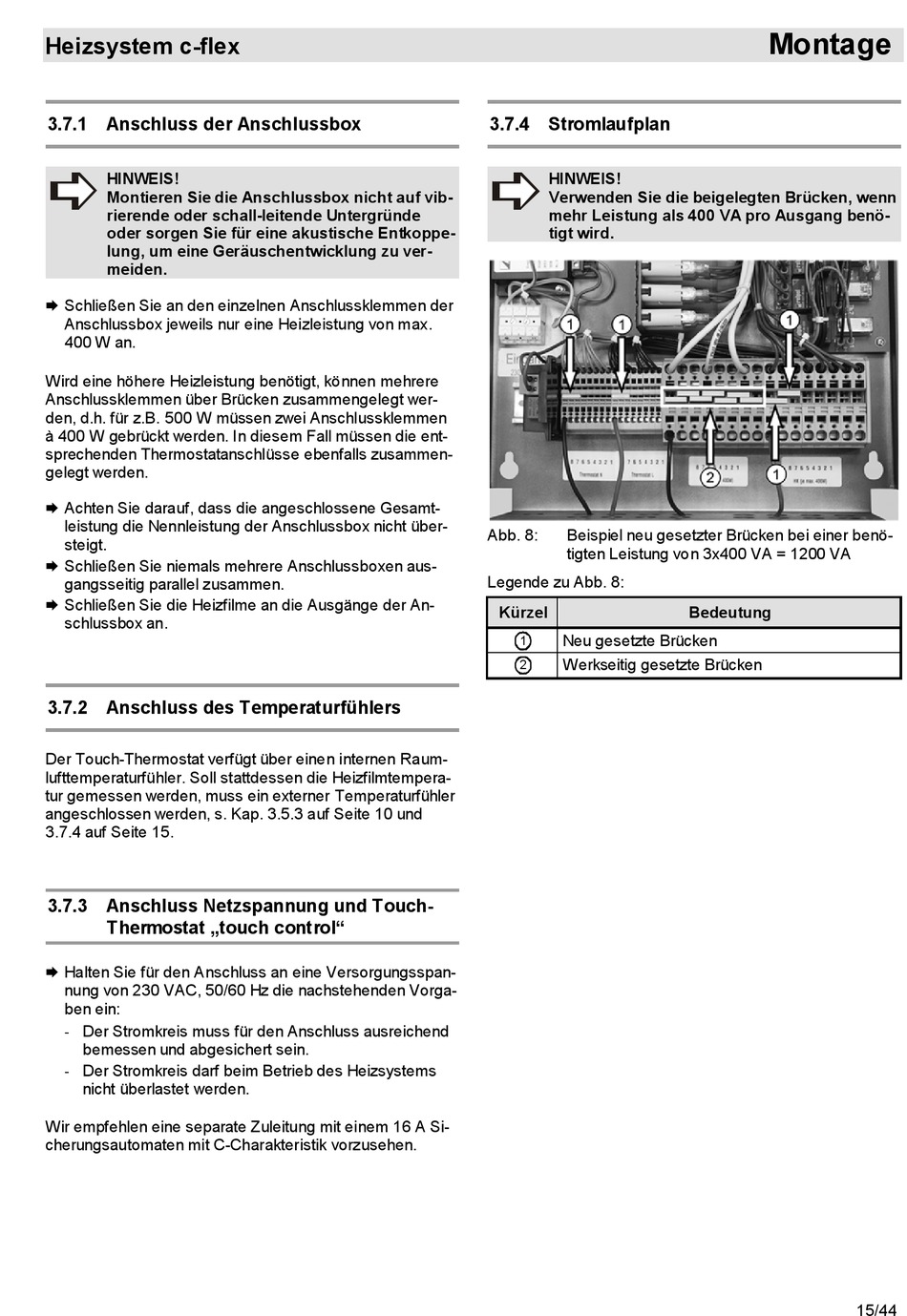

Heizsystem c-flex
3.7.1 Anschluss der Anschlussbox
HINWEIS!
Montieren Sie die Anschlussbox nicht auf vib-
rierende oder schall-leitende Untergründe
oder sorgen Sie für eine akustische Entkoppe-
lung, um eine Geräuschentwicklung zu ver-
meiden.
Schließen Sie an den einzelnen Anschlussklemmen der
Anschlussbox jeweils nur eine Heizleistung von max.
400 W an.
Wird eine höhere Heizleistung benötigt, können mehrere
Anschlussklemmen über Brücken zusammengelegt wer-
den, d.h. für z.B. 500 W müssen zwei Anschlussklemmen
à 400 W gebrückt werden. In diesem Fall müssen die ent-
sprechenden Thermostatanschlüsse ebenfalls zusammen-
gelegt werden.
Achten Sie darauf, dass die angeschlossene Gesamt-
leistung die Nennleistung der Anschlussbox nicht über-
steigt.
Schließen Sie niemals mehrere Anschlussboxen aus-
gangsseitig parallel zusammen.
Schließen Sie die Heizfilme an die Ausgänge der An-
schlussbox an.
3.7.2 Anschluss des Temperaturfühlers
Der Touch-Thermostat verfügt über einen internen Raum-
lufttemperaturfühler. Soll stattdessen die Heizfilmtempera-
tur gemessen werden, muss ein externer Temperaturfühler
angeschlossen werden, s. Kap. 3.5.3 auf Seite 10 und
3.7.4 auf Seite 15.
3.7.3 Anschluss Netzspannung und Touch-
Thermostat „touch control"
Halten Sie für den Anschluss an eine Versorgungsspan-
nung von 230 VAC, 50/60 Hz die nachstehenden Vorga-
ben ein:
Der Stromkreis muss für den Anschluss ausreichend
-
bemessen und abgesichert sein.
Der Stromkreis darf beim Betrieb des Heizsystems
-
nicht überlastet werden.
Wir empfehlen eine separate Zuleitung mit einem 16 A Si-
cherungsautomaten mit C-Charakteristik vorzusehen.
3.7.4 Stromlaufplan
HINWEIS!
Verwenden Sie die beigelegten Brücken, wenn
mehr Leistung als 400 VA pro Ausgang benö-
tigt wird.
Abb. 8:
Beispiel neu gesetzter Brücken bei einer benö-
tigten Leistung von 3x400 VA = 1200 VA
Legende zu Abb. 8:
Kürzel
Neu gesetzte Brücken
1
Werkseitig gesetzte Brücken
2
Montage
Bedeutung
15/44
