Montage

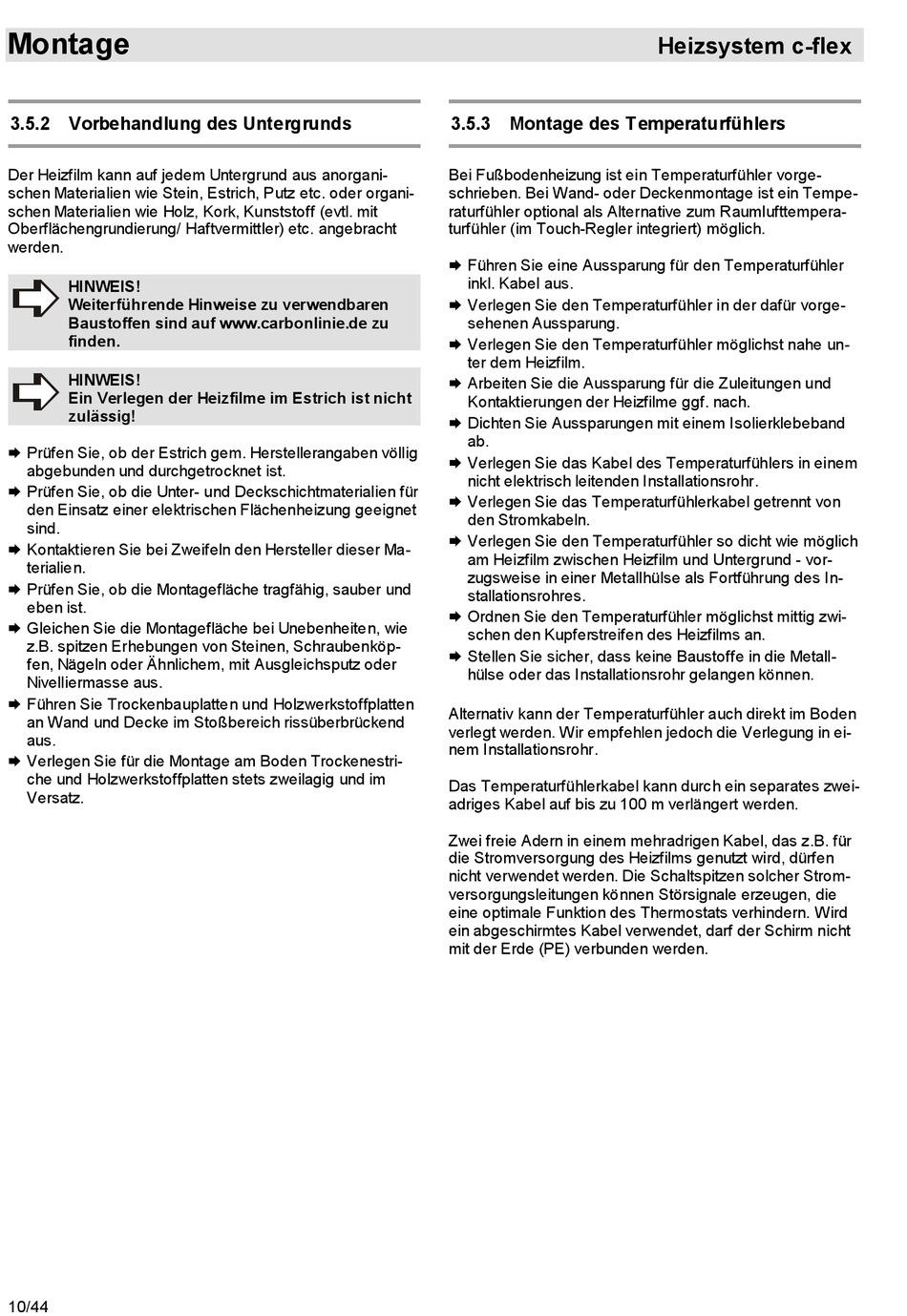

3.5.2 Vorbehandlung des Untergrunds
Der Heizfilm kann auf jedem Untergrund aus anorgani-
schen Materialien wie Stein, Estrich, Putz etc. oder organi-
schen Materialien wie Holz, Kork, Kunststoff (evtl. mit
Oberflächengrundierung/ Haftvermittler) etc. angebracht
werden.
HINWEIS!
Weiterführende Hinweise zu verwendbaren
Baustoffen sind auf www.carbonlinie.de zu
finden.
HINWEIS!
Ein Verlegen der Heizfilme im Estrich ist nicht
zulässig!
Prüfen Sie, ob der Estrich gem. Herstellerangaben völlig
abgebunden und durchgetrocknet ist.
Prüfen Sie, ob die Unter- und Deckschichtmaterialien für
den Einsatz einer elektrischen Flächenheizung geeignet
sind.
Kontaktieren Sie bei Zweifeln den Hersteller dieser Ma-
terialien.
Prüfen Sie, ob die Montagefläche tragfähig, sauber und
eben ist.
Gleichen Sie die Montagefläche bei Unebenheiten, wie
z.B. spitzen Erhebungen von Steinen, Schraubenköp-
fen, Nägeln oder Ähnlichem, mit Ausgleichsputz oder
Nivelliermasse aus.
Führen Sie Trockenbauplatten und Holzwerkstoffplatten
an Wand und Decke im Stoßbereich rissüberbrückend
aus.
Verlegen Sie für die Montage am Boden Trockenestri-
che und Holzwerkstoffplatten stets zweilagig und im
Versatz.
10/44
3.5.3 Montage des Temperaturfühlers
Bei Fußbodenheizung ist ein Temperaturfühler vorge-
schrieben. Bei Wand- oder Deckenmontage ist ein Tempe-
raturfühler optional als Alternative zum Raumlufttempera-
turfühler (im Touch-Regler integriert) möglich.
Führen Sie eine Aussparung für den Temperaturfühler
inkl. Kabel aus.
Verlegen Sie den Temperaturfühler in der dafür vorge-
sehenen Aussparung.
Verlegen Sie den Temperaturfühler möglichst nahe un-
ter dem Heizfilm.
Arbeiten Sie die Aussparung für die Zuleitungen und
Kontaktierungen der Heizfilme ggf. nach.
Dichten Sie Aussparungen mit einem Isolierklebeband
ab.
Verlegen Sie das Kabel des Temperaturfühlers in einem
nicht elektrisch leitenden Installationsrohr.
Verlegen Sie das Temperaturfühlerkabel getrennt von
den Stromkabeln.
Verlegen Sie den Temperaturfühler so dicht wie möglich
am Heizfilm zwischen Heizfilm und Untergrund - vor-
zugsweise in einer Metallhülse als Fortführung des In-
stallationsrohres.
Ordnen Sie den Temperaturfühler möglichst mittig zwi-
schen den Kupferstreifen des Heizfilms an.
Stellen Sie sicher, dass keine Baustoffe in die Metall-
hülse oder das Installationsrohr gelangen können.
Alternativ kann der Temperaturfühler auch direkt im Boden
verlegt werden. Wir empfehlen jedoch die Verlegung in ei-
nem Installationsrohr.
Das Temperaturfühlerkabel kann durch ein separates zwei-
adriges Kabel auf bis zu 100 m verlängert werden.
Zwei freie Adern in einem mehradrigen Kabel, das z.B. für
die Stromversorgung des Heizfilms genutzt wird, dürfen
nicht verwendet werden. Die Schaltspitzen solcher Strom-
versorgungsleitungen können Störsignale erzeugen, die
eine optimale Funktion des Thermostats verhindern. Wird
ein abgeschirmtes Kabel verwendet, darf der Schirm nicht
mit der Erde (PE) verbunden werden.
Heizsystem c-flex
