Betrieb
7.2
Betriebssignale und Anzeigen
Je nach Typ und Konfiguration besitzen die Ladesysteme die Fähigkeit, Zustände, Vorgänge oder Fehler über
ein Display und/ oder über LEDs auszugeben. Je nach Typ und Konfiguration und der Anzahl der
Ladeschnittstellen des Ladesystems kann die Art der Darstellungen auf dem Display und/ oder die Farbgebung
der LEDs abweichen.
7.2.1 Meldungsanzeige
Die folgende Meldungsanzeige erläutert die Anzeigen für die linke Seite eines Ladesystems mit Display:
66

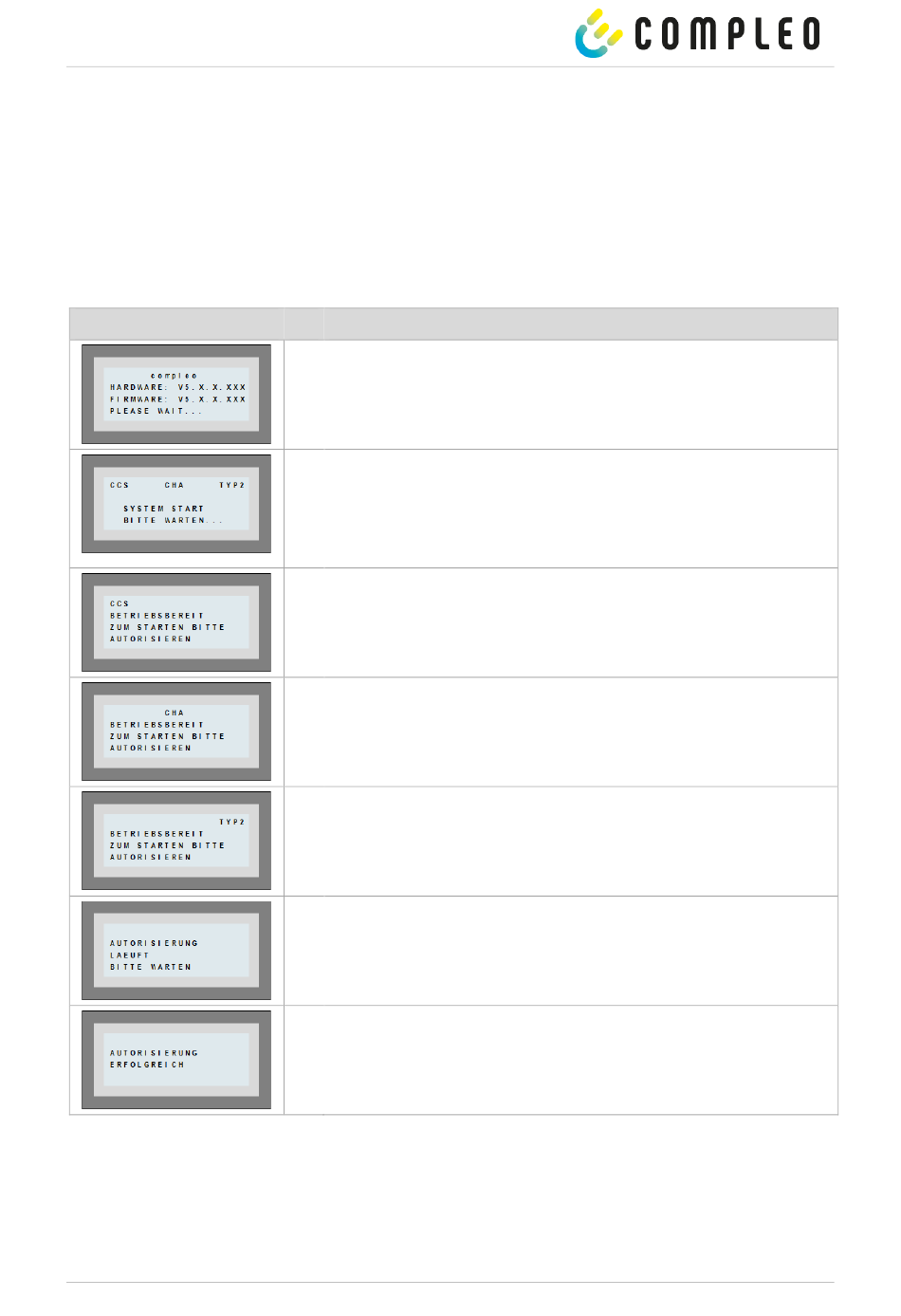

Meldungsanzeige
01
Das Ladesystem signalisiert den Zustand „compleo + Hardware:
+ Firmware + Please wait".
•
Es wird die Hardwareversion angezeigt. Es wird die
Firmwareversion angezeigt. Die Initialisierung wird vorbereitet.
02
Das Ladesystem signalisiert den Zustand „CCS – CHA – TYP2 +
+ System Start + Bitte warten".
•
Es werden die verfügbaren Ladeschnittstellen angezeigt. Das
Ladesystem verarbeitet Daten, es wird Zeit benötigt um eine
Aktion, z.B. einen Autorisationsvorgang zu starten.
1
Das Ladesystem signalisiert den Zustand „CCS - Betriebsbereit + Zum
Starten bitte autorisieren".
•
Die Ladeschnittstelle ist betriebsbereit, es kann ein Ladeprozess
gestartet werden. Es wird eine Autorisation benötigt.
2
Das Ladesystem signalisiert den Zustand „CHA - Betriebsbereit + Zum
Starten bitte autorisieren".
•
Die Ladeschnittstelle ist betriebsbereit, es kann ein Ladeprozess
gestartet werden. Es wird eine Autorisation benötigt.
3
Das Ladesystem signalisiert den Zustand „TYP2 - Betriebsbereit + Zum
Starten bitte autorisieren".
•
Die Ladeschnittstelle ist betriebsbereit, es kann ein Ladeprozess
gestartet werden. Es wird eine Autorisation benötigt.
4
Das Ladesystem signalisiert den Zustand „Autorisierung laeuft + Bitte
warten".
•
Der Autorisierungsvorgang läuft, die Ladeschnittstelle wird für
einen Ladeprozess vorbereitet.
5
Das Ladesystem signalisiert den Zustand „Autorisierung erfolgreich".
•
Der Autorisierungsvorgang wurde erfolgreich abgeschlossen. Der
Ladeprozess kann durchgeführt werden.
