Aufbau
Schritt 1:

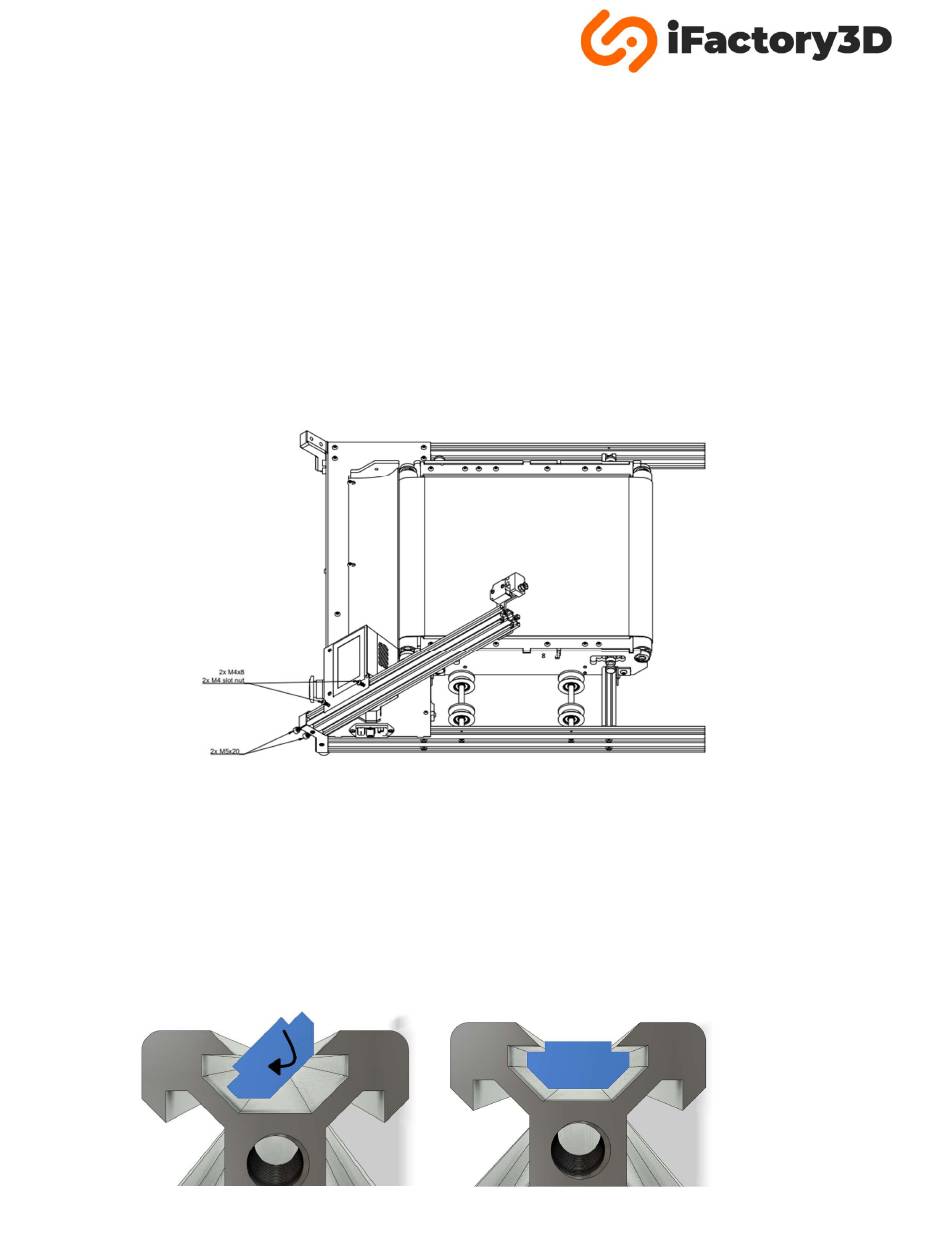

Platzieren Sie Baugruppe1 auf einem stabilen, flachen Untergrund. Stellen Sie sicher, dass das Kabel,
welches Baugruppen 1 und 2 verbindet, nicht gespannt wird.
Montieren Sie Baugruppe3 (Profil mit Filamentsensor) an dem vorderen rechten Fuß neben dem
Display in einem 45°-Winkel. Dabei sollte der Filamentsensor nach innen zeigen.
Verwenden Sie zwei M5x20-Schrauben, um das Profil an den Fuß zu montieren.
Um das Display mit dem Profil zu verbinden, müssen je zwei M4x8-Schrauben sowie Nutensteine
verwendet werden.
Hinweis: Die Nutensteine müssen eingeschoben oder eingedreht werden, bevor Sie mit einer
Schraube in der richtigen Position arretiert werden können.
