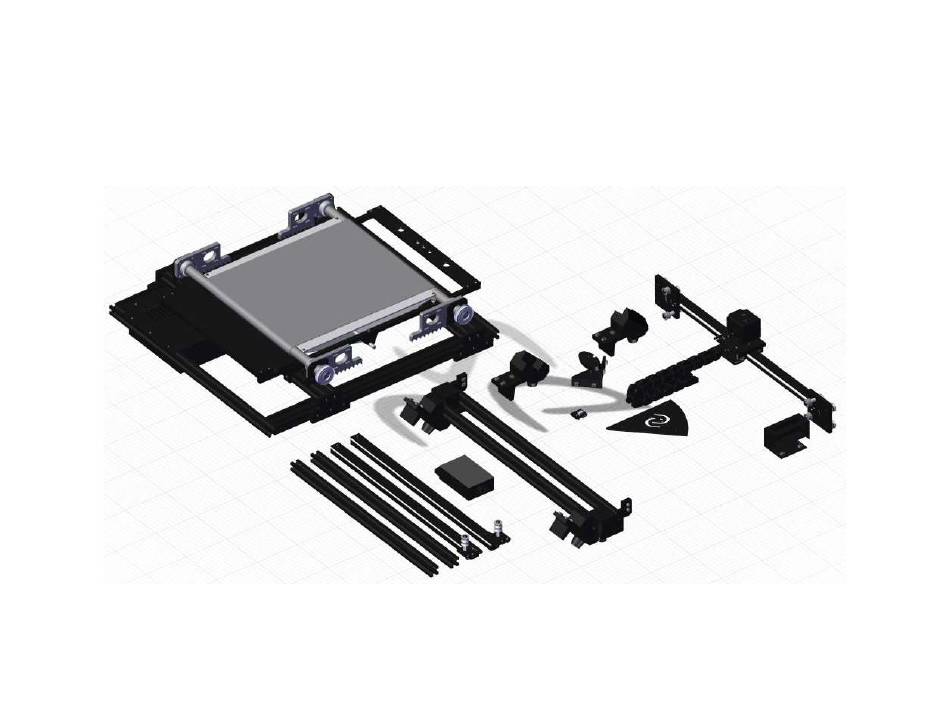

- Seite 1 One Semi Dies ist eine vorläufige Version der Anleitung. Für die neueste Version siehe https://ifactory3d.com/support/#manual...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Für die Montage vieler Bauteile werden bei dem iFactory One sogenannte T-Muttern verwendet. Die T-Muttern werden dafür in eine Profil-Nut geschoben. Dies funktioniert nur, wenn die T-Mutter die Position wie im Bild hat. - Seite 3 Allgemeine Hinweise Sobald die T-Mutter in der Nut sitzt und das Bauteil an der richtigen Stelle ist, kann die Schraube festgezogen werden. Um die gewünschte Klemmung zu erzeugen, muss die T-Mutter sich dabei um 90° mitdrehen, wie in [Bild Zwei] zu sehen ist. Es kann vorkommen, dass sich beim Festdrehen der Schraube die T-Mutter in der Nut nicht mitdreht.
- Seite 4 Schritt1 Montage der hinteren Füße Hintere Füße Beltbaugruppe Zuerst müssen die Füße an der vormontierten Beltbaugruppe befestigt werden. Die hinteren Füße sind bereits an einem Aluminiumprofil befestigt und werden - wie im Bild zu sehen ist - auf die hintere Seite der Beltbaugruppe montiert. Dies geht am einfachsten, wenn man die Beltbaugruppe auf die Seite legt und so die M4x12-Schrauben von unten festziehen kann.
- Seite 5 Schritt 2 Montage der vorderen Füße Fuß LF Fuß RF Anschließend können die vorderen Füße, auf die gleiche Weise, in die vordere rechte und linke Ecke montiert werden.
- Seite 6 Schritt 3 Montage der Führungsschienen Führungsschienen Im 3. Schritt werden zunächst die Führungsprofile mit den kleinen Rollenhaltern an das Aluminiumprofil der hinteren Füße montiert. Dafür müssen die überstehenden T-Muttern der Rollenhalter verwendet werden.
- Seite 7 Schritt 4 Druckkopf Druckkopf Anschließend wird das Führungsprofil des Druckkopfes mit den vormontierten großen Rollenhalter über die eben montierten Führungsprofile geschoben. Der Druckkopf muss so ausgerichtet werden, dass die Düse des Druckkopfes in Richtung des Belts zeigt. Wenn die Druckkopfführungsschiene richtig aufgeschoben wurde, liegt nun der große Rollenhalter R auf derselben Schiene wie der kleine Rollenhalter L.
- Seite 8 Schritt 5 Montage der 20x20x460 Profile 20x20x460 Profile Nun müssen die Aluminiumprofile mit den vormontierten Winkeln an die vorderen Füße montiert werden. Die Profile so auf die 45° Seite der Füße montieren, dass die Winkel auf den Profilen nach oben zeigen. Zum Befestigen der Profile müssen die mitgelieferten M5x25-Schrauben verwendet werden.
- Seite 9 Schritt 6 Motoren Motoren Im 6. Schritt wird das Aluminiumprofil mit den vormontierten Motoren auf die Profilwinkel montiert. Dabei ist auf die Ausrichtung der Motoren zu achten. Das Profil muss so platziert werden, dass die Zahnräder des X- und Y-Motors zur Rückseite des Druckers zeigen.
- Seite 10 Schritt 7 Platzierung der Motoren Lösen Sie nun die oberen M4-Schrauben in den Motorhalterungen und schieben diese nach innen, bis die seitlichen T-Muttern in der Nut des in Schritt 5 montierten Profils liegen.
- Seite 11 Schritt 8 Motorensicherung Sobald die Motoren richtig platziert wurden, können Sie alle eingekreisten Schrauben festziehen und eine M5x25-Schraube durch den Motorhalter in das Profil schrauben. Sowohl der X- als auch der Y- Motor wird so befestigt.
- Seite 12 Schritt 8.5 Einstellen der Führungsrollen Überprüfen Sie, ob sich der Druckkopf gleichmäßig und ohne viel Widerstand nach oben und unten verschieben lässt. Wenn dies der Fall ist, können Sie direkt bei Schritt 13 weitermachen. Wenn dies nicht der Fall sein sollte, befolgen Sie folgende Schritte: Die Führungsrollen, die eingestellt werden können, sind die äußeren Rollen der großen Rollenhalter (L...
- Seite 13 Schritt 8.5 Einstellen der Führungsrollen Zuerst müssen die Gewindestifte auf der Rückseite der Rollen gelöst werden (die Gewindestifte müssen nicht so weit wie im Bild gezeigt herausgedreht werden). Anschließend muss die Schraube, die von der anderen Seite durch die Rolle geht, gelöst werden.
- Seite 14 Schritt 8.5 Einstellen der Führungsrollen Sobald die Schrauben gelöst wurden, müssen die Rollenhalter über die Führungsschienen geschoben werden. Anschließend kann die Schraube wieder festgezogen werden, wobei die Rolle sich mitdrehen sollte, bis diese an der gewünschten Stelle (an der silbernen Führung der Führungsschiene) sitzt. Sollte die Rolle sich nicht von alleine mitdrehen, kann die silberne Scheibe gedreht werden.
- Seite 15 Schritt 9 Y-Riemen Zunächst biegen Sie an einem Ende des Riemens eine Schlaufe und befestigen diese mit einem Kabelbinder (Zähne zeigen nach innen). Diese Schlaufe wird nun über einen der Stege der oberen Druckkopfplatte geschoben, sodass die Riemenzähne nach unten zeigen. Von dort aus wird der Riemen, wie im Schema dargestellt, verlegt.
- Seite 16 Schritt 10 X-Riemen Wiederholen Sie Schritt 20 für den X-Riemen. Achten sie darauf, dass Sie den X-Riemen über alle oberen Umlenkrollen verlegen.
- Seite 17 Schritt 11 X- und Y-Riemen spannen Lösen Sie die vier M3-Schrauben in den Motorhalterungen. Schieben Sie im Anschluss den Motor nach oben (Pfeilrichtung), wodurch die Riemen ihre nötige Spannung erhalten. Sobald die Riemen genug Spannung haben, ziehen Sie die M3-Schrauben wieder fest.
- Seite 18 Schritt 12 Seitenplatte Seitenplatte Montieren Sie die Seitenplatten außenseitig an die vorderen Ecken des Druckers.
- Seite 19 Schritt 13 Belt vorspannen Schieben Sie nun die hinteren Spannführungen soweit wie möglich nach hinten (berühren an der Unterseite des Druckers die Füße) und befestigen Sie diese dort, indem Sie die M4- Schrauben anziehen. Ziehen Sie anschließend die vorderen Spannführungen bis zu den Seitenplatten und befestigen diese dort.
- Seite 20 Schritt 14 Belt spannen 8mm rod Schieben Sie nun die 8mm Achsen unter den Vierkantstreben über die Unterseite des Fließbandes durch den Drucker. Im Anschluss können Sie die Achsen in den nummerierten Motor-/Lagerhalter-Aussparungen einclippen. Dadurch wird der Belt gespannt. Je höher die Nummer ist, in der die Achse eingeclippt ist, umso höher ist die Spannung.
- Seite 21 Schritt 15 Sicherung der Achsen Schieben Sie nun auf jedes Ende der Achsen einen der kleinen Stellringe und schieben Sie diese vor die Aussparungen. Wenn der Stellring richtig platziert ist, müssen die Madenschrauben angezogen werden.
- Seite 22 Schritt 16 Filament-Überwachung Filament-Überwachung Montieren Sie die Filament-Überwachung außenseitig kurz (ca. 5 cm / 2") unterhalb des X- Motors.
- Seite 23 Schritt 17 Spulenhalter Spulenhalter Platzieren Sie den Spulenhalter unterhalb der Filament-Überwachung und oberhalb des linken vorderen Fußes. Eine handelsübliche Filamentrolle sollte weder an der Filament- Überwachung noch am Untergrund schleifen.
- Seite 24 Schritt 18 Elektronikbox Elektronikbox Führen Sie alle Kabel der Elektronikbox durch die obere Aussparung heraus. Montieren Sie die Box anschließend knapp unterhalb der Filament- Überwachung.
- Seite 25 Schritt 19 Schleppkettenhalter Schleppkettenhalter Montieren Sie den Schleppkettenhalter mittig auf dem oberen Profil. Die Schleppkette (bei Auslieferung am Druckkopf) mit den vorgesehenen Bohrungen, am Ende der Kette mit M4- Schrauben am Schleppkettenhalter befestigen.
- Seite 26 Schritt 20 Y-Endstopp Y-Endstopp Der Y-Endstopp wird knapp unterhalb des X- Motors am Führungsprofil mit der vormontierten Schraube befestigt.
- Seite 27 Schritt 21 Display Display Das Display mit Hülle an das vordere rechte Aluminiumprofil 20x20x460 montieren. Anschließend das USB-Kabel an das Mainboard anschließen. Die Stromversorgung (Micro-USB) für das Display läuft über das Mainboard und muss ebenfalls angeschlossen werden.
- Seite 28 Schritt 22 Kamera Kamera Montieren Sie die Kamera in die rechte obere des Druckers unterhalb des Y-Motors.
- Seite 29 Schritt 23 Druckposition Nun muss noch die Druckposition überprüft werden. Schieben Sie dafür den Druckkopf soweit nach unten, bis die Düse den Belt berührt. Stellen Sie dann sicher, dass die Düse über dem Heizbett liegt und nicht dahinter. Sollte die Düse hinter dem Heizbett liegen, schieben Sie die komplette Belt-Baugruppe an den Vierkantstreben in Pfeilrichtung.
- Seite 30 Step 24 Druckposition sichern Sichern Sie diese Position mit M3-Schrauben und Unterlegscheiben, wie im Bild zu sehen ist. Sollten die Gewinde auf der Vorderseite liegen, muss der Abschaber gelöst werden, um die Schrauben zu montieren.
- Seite 31 Schritt 25 Verkabelung • Alle Motorkabel haben eine Beschriftung mit den jeweiligen Motornamen und müssen dementsprechend verbunden werden. Das Motorkabel ohne Beschriftung ist für den Z1 Motor vorgesehen. (X- und Extruder-Kabel kommen aus der Elektronik-Box, Y- und Z-Kabel kommen direkt vom Mainboard.) •...
