iFactory3D One Anleitung
Upgrade version
Vorschau ausblenden
Andere Handbücher für One:
- Bedienungsanleitung (60 Seiten) ,
- Aufbauanleitung (60 Seiten)
Verwandte Anleitungen für iFactory3D One
Inhaltszusammenfassung für iFactory3D One

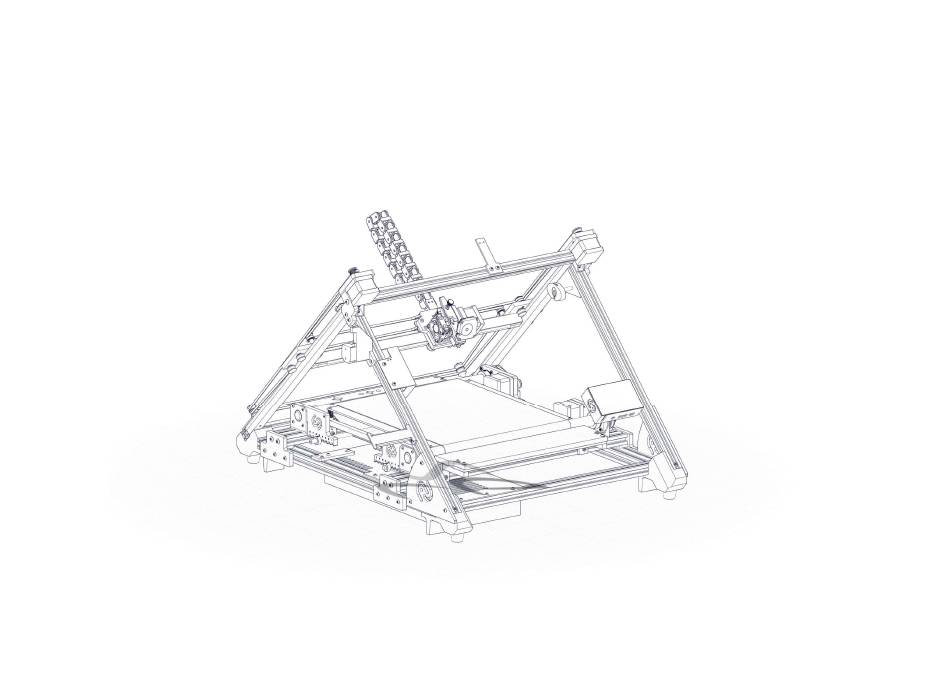

- Seite 1 One Upgrade Version Dies ist eine vorläufige Version der Anleitung. Für die neueste Version siehe https://ifactory3d.com/support/#manual...
- Seite 2 Schritt 1 Füße Fuß LB 20x20x530 Profil Fuß RB Die Füße mit der Auskerbung stirnseitig mit den M5x25 Schrauben an das Aluminiumprofil 40x20x530 montieren. Die Füße müssen so platziert werden, dass die Profilaußenkanten und die Fußaußenseite bündig übereinander liegen.
- Seite 3 Schritt 2 Führungsschienen Kleiner Rollenhalter L Kleiner Rollenhalter R Führungsschiene Die Führungsschienen sind in Plastiktüten verpackt, die mit einem "L" oder "R" beschriftet sind. Montieren Sie den kleinen Rollenhalter R an die Führungsschiene L und den kleinen Rollenhalter L an die Führungsschiene R, sodass die zwei T-Muttern über das Ende der Führungsschiene herausragen.
- Seite 4 Schritt 3 Umlenkrolle Montieren Sie die Führungsschienen an das Profil der aus Schritt 1. Verwenden Sie dafür die überstehenden T-Muttern. Die Profilkanten sollten dabei bündig miteinander abschließen.
- Seite 5 Schritt 4 Druckkopf Druckkopf Führungsschiene Druckkopf Schieben Sie den Druckkopf auf die Druckkopf- Führungsschiene (drei Gewinde an jedem Ende).
- Seite 6 Schritt 5 Druckkopfschiene Rollenhalter R Rollenhalter L Auf der gegenüberliegenden Seite der Düse werden am Ende der Führungsschiene die Rollenhalter mit den M4x20-Schrauben montiert...
- Seite 7 Schritt 6 Führungsschienen und Druckkopf Nun wird die Baugruppe aus Schritt 5 so auf die Führungsschienen aus Schritt 3 geschoben, dass der Rollenhalter groß R und der Rollenhalter klein L auf der gleichen Schiene liegen. Das Gehäuse des Druckkopfes zeigt dabei nach oben und die Buchstaben “L”...
- Seite 8 Schritt 7 20x20x440 Profile 20x20x460 Profil mit Winkel Die 20x20x460 Aluminiumprofile mit M5x25- Schrauben stirnseitig an die Führungsprofile der vorherigen Baugruppe montieren.
- Seite 9 Schritt 8 Vordere Füße Fuß LF Fuß RF Die vorderen Füße (LF, RF) mit der 45° Seite nach Innen an die Profile des vorherigen Schrittes montieren. Benutzen Sie dafür ebenfalls M5X25 Schrauben.
- Seite 10 Schritt 9 Oberes Profil Montieren Sie das Aluminiumprofil 20x20x530 mit den stirnseitigen Gewinden (Achtung: Nur eines Profile Gewinde!) Profilwinkel aus Schritt 7.
- Seite 11 Schritt 10 X und Y Motoren X-Motor Y-Motor Schieben Sie die X- und Y-Motoren von der Seite auf das eben montierte Profil (X links, Y rechts), sodass die Zahnräder auf den Motoren zur Rückseite des Druckers zeigen. Schieben Sie die Motoren soweit auf dem Profil, bis die seitlichen T-Muttern in der Profilnut des seitlichen 20x20 Profils sitzen.
- Seite 12 Schritt 11 Y-Motor Ziehen Sie anschließend alle eingekreisten Schrauben fest und drehen Sie zusätzlich eine M5x25 Schraube von der Seite in die Profile.
- Seite 13 Schritt 12 X-Motor Wiederholen Sie Schritt 11 auf der gegenüberliegenden Seite für den Motor X.
- Seite 14 Schritt 13 40x20 Profile und 20x20 Profile 40x20x530 Profil Montieren Sie ein Aluminiumprofil 20x20x530 mit M5x25-Schrauben stirnseitig an zwei Aluminiumprofile 40x20x530, wie auf dem Bild zu sehen ist. Dabei wird nur das äußere Gewinde in dem Aluminiumprofil 40x20x530 verwendet. Die Schraubenköpfe müssen in den Senkungen liegen.
- Seite 15 Schritt 14 Spannführungen Spannführung Schieben Sie anschließend in jede äußere Nut der 40x20 Profile sechs Nutensteine (gelbe Pfeile). Montieren Sie jetzt mithilfe der Nutensteine und M4x14 Schrauben die Spannführungen an den 40x20 Profile. Alternativ können die Nutensteine zunächst mit Schrauben an den Spannführungen befestigt werden, welche dann zusammenhängend eingeschoben werden.
- Seite 16 Schritt 15 20x20 Profile und 40x20 Profile Montieren Sie an das andere Ende der 40x20 Profile ein weiteres 20x20 Profil, wie in Schritt 13.
- Seite 17 Schritt 16 Baugruppen Legen Sie die Baugruppe aus dem vorherigen Schritt in das Gestell aus Schritt 12 ein.
- Seite 18 Schritt 17 Baugruppen Platzierung Platzieren Sie die Baugruppe mit den Ecken auf je einen Fuß und achten Sie darauf, dass die T-Muttern in den Nuten der Profile liegen.
- Seite 19 Schritt 18 Baugruppen Befestigung Verschrauben Sie anschließend die Profile mit den Füßen, indem Sie die eingekreisten Schrauben (Fuß von unten) zunächst lösen und anschließend wieder fest ziehen. Achten Sie darauf, dass die T-Muttern sich in der Nut querstellen. Dies geht am besten, wenn man den Drucker auf die Seite legt, sodass der Fuß, an dem man arbeitet, oben liegt.
- Seite 20 Schritt 19 Stromversorgung Mainboard und Netzteil Überprüfen Sie vor der Montage des Netzteils, ob das Netzteil auf 230V oder 110V Eingangsspannung eingestellt ist, und stellen Sie es gegebenenfalls auf die, für Ihren Standort korrekte Spannung, ein. Benutzen Sie dafür den roten Schieberegler an der Seite des Netzteils.
- Seite 21 Schritt 20 Y-Riemen Zunächst biegen Sie an einem Ende des Riemens eine Schlaufe und befestigen diese mit einem Kabelbinder (Zähne zeigen nach innen). Diese Schlaufe wird nun über einen der Stege der oberen Druckkopfplatte geschoben, sodass die Riemenzähne nach unten zeigen. Von dort aus wird der Riemen, wie im Schema dargestellt, verlegt.
- Seite 22 Schritt 21 X-Riemen Wiederholen Sie Schritt 20 für den X-Riemen. Achten sie darauf, dass Sie den X-Riemen über alle oberen Umlenkrollen verlegen. Rot =X...
- Seite 23 Schritt 22 Riemen Spannen Lösen sie die vier M3 Schrauben in den Motorhalterungen. Schieben sie im Anschluss den Motor nach oben (Pfeilrichtung), wodurch die Riemen ihre nötige Spannung erhalten. Sobald die Riemen genug Spannung haben, ziehen Sie die M3 Schrauben wieder fest.
- Seite 24 Schritt23 Verbinder Vierkantstrebe Verbinder Schieben Sie je zwei Verbinder, mit der Aussparung nach innen, auf die Vierkantstreben.
- Seite 25 Schritt 24 Halteblech Halteblech Montieren Sie das Halteblech mit vier M4x12 Schrauben an die Vierkantstrebe.
- Seite 26 Schritt 25 Abschaber Abschaber Montieren Sie anschließend an das andere Ende der Vierkantstreben das weitere Halteblech und den Abschaber. Benutzen sie hierfür vier M4x20 Schrauben. Bevor Sie die Schrauben komplett festziehen, schieben Sie noch das schwarze Vlies zwischen das Halteblech und den Abschaber ca. 2cm ein, sodass es an der Vorderseite übersteht.
- Seite 27 Schritt 26 Heizbett Heizbett Schieben Sie das Heizbett in das Fließband. Montieren Sie das Heizbett an einer Ecke mit einer Feder, einem Spacer, einer M3x40 Schraube und einer M3 Mutter an die Vierkantstrebe. Die Kabel sollten dabei an der vorderen, linken Ecke sitzen (Abschaber=Vorne).
- Seite 28 Schritt 27 Befestigung Wiederholen Sie Schritt 26 für alle Ecken des Heizbettes.
- Seite 29 Schritt 28 40x20 Profile und Verbinder 40x20x530 Profil Schieben Sie je ein 40x20 Profil durch zwei Verbinder, wie im Bild gezeigt wird. Dazu sollten die Nutensteine in den Verbindern leicht gelöst werden, um das Schieben zu erleichtern.
- Seite 30 Schritt 29 Verbinder Abstand Schieben Sie die 40x20 Profile soweit in die Verbinder, bis die Außenkante des Profils 95mm vom Verbinder entfernt ist. Ziehen Sie anschließend die M4 Schrauben mit den T- Muttern fest.
- Seite 31 Schritt 30 Z-Motoren Z2 Motorhalter Z1 Motorhalter Montieren Sie den Z1 (vorne) und Z2 (hinten) Motorwinkel auf die linke Seite der Belt- Baugruppe, sodass die Kanten der Winkel an den Verbindern anliegen.
- Seite 32 Schritt 31 Lagerhalter Montieren Sie Lagerwinkel LF (vorne) und LB (hinten) auf die rechte Seite der Belt-Baugruppe, sodass die Kante der Winkel an den Verbindern anliegen.
- Seite 33 Schritt 32 vordere Welle 20mm Welle Schieben Sie nun eine der beiden 20mm Wellen durch das rechte Lager, einen Stellring (Fase nach außen, zum Lager zeigend), das Fließband , einen weiteren Stellring (Fase nach außen) und zum Schluss durch das linke Lager.
- Seite 34 Schritt 33 Stellringe Sobald die Welle richtig platziert wurde, können die Stellringe nach außen zu den Lagern geschoben werden. Ziehen Sie danach die Madenschrauben in den Stellringen fest.
- Seite 35 Schritt 34 Hintere Welle Wiederholen Sie Schritt 32 und 33 mit der hinteren Welle.
- Seite 36 Schritt 35 Z-Motoren lösen Sobald die Wellen richtig platziert wurden, können Sie nun die M3 Schrauben in den beiden Z-Motorhaltern lösen.
- Seite 37 Schritt 36 Z-Riemen spannen Legen Sie einen Z-Riemen um ein Zahnrad auf der Welle und dem Zahnrad des dazu gehörigen Motors. Ziehen Sie anschließend den Motor in Pfeilrichtung (Bild), bis der Riemen genug Spannung aufweist, und ziehen Sie anschließend die M3 Schrauben in dem Motorhalter wieder an.
- Seite 38 Schritt 37 Fließbandbaugruppe einsetzen Legen Sie die Baugruppe aus Schritt 36 (Bel- Baugruppe) in das Gestell aus Schritt 22 ein. Platzieren Sie die 40x20 Profile auf den Spannführungen.
- Seite 39 Schritt 38 Befestigung der Fließbandbaugruppe Befestigen Sie die Belt-Baugruppe an den Spannführungen mit je zwei M5x25 Schrauben.
- Seite 40 Schritt 39 Seitenplatte Seitenplatte Montieren Sie die Seitenplatten außenseitig an die vorderen Ecken des Druckers.
- Seite 41 Schritt 40 Fließbandspannen Schieben Sie nun die hinteren Spannführungen soweit wie möglich nach hinten (berühren an der unter Seite des Druckers die Füße) und befestigen Sie diese dort, indem Sie die M4 Schrauben anziehen. Ziehen Sie anschließend die vorderen Spannführungen bis zu den Seitenplatten und befestigen diese dort.* * Bei früheren Versionen (bis April 2021) muss der Abstand zwischen den Seitenplatten und den Spannführungen ca.5-9mm betragen.
- Seite 42 Schritt 41 8mm Achsen 8mm Achse Schieben Sie nun die 8mm Achsen unter den Vierkantstreben über die Unterseite des Fließbandes durch den Drucker. Im Anschluss können Sie die Achsen in den nummerierten Motor/Lagerhalter-Aussparungen eingeclippen. Dadurch wird der Belt gespannt. Je höher die Nummer ist, in der die Achse eingeclippt ist, umso höher ist die Spannung.
- Seite 43 Schritt 42 Sicherung der Achsen Schieben Sie nun auf jedes Ende der Achsen einen der kleinen Stellringe und schieben Sie diese vor die Aussparungen. Wenn der Stellring richtig platziert ist, müssen die Madenschrauben angezogen werden.
- Seite 44 Schritt 43 Filament Überwachung Filament Überwachung Montieren Sie die Filament-Überwachung außenseitig kurz (ca. 5 cm / 2 Inch) unterhalb des X-Motors.
- Seite 45 Schritt44 Spulenhalter Spulenhalter Platzieren Sie den Spulenhalter unterhalb der Filament-Überwachung und oberhalb des linken vorderen Fußes. Eine handelsübliche Filamentrolle sollte weder an der Filament- Überwachung noch am Untergrund schleifen.
- Seite 46 Schritt 45 Elektronikbox Elektronikbox Führen Sie alle Kabel der Elektronikbox durch die obere Aussparung heraus. Montieren Sie die Box anschließend knapp unterhalb der Filament- Überwachung.
- Seite 47 Schritt 46 Schleppkette Schleppkettenhalter Montieren Sie den Schleppkettenhalter mittig auf dem oberen Profil. Die Schleppkette (bei Auslieferung am Druckkopf) mit den vorgesehenen Bohrungen am Ende der Kette mit M4 Schrauben am Schleppkettenhalter befestigen.
- Seite 48 Schritt 47 Y-Endstopp Y-Endstopp Der Y-Endstopp wird knapp unterhalb des X-Motors am Führungsprofil mit der vormontierten Schraube befestigten.
- Seite 49 Schritt 48 Netzteilhalter Netzteilhalter Montieren Sie den Netzteilhalter an dem 40x20 Profil und anschließend mit einer M4x8 Schraube an dem Netzteil.
- Seite 50 Schritt 49 Display Display Das Display mit Hülle an das vordere rechte Aluminiumprofil 20x20x460 montieren. Anschließend das USB-Kabel an das Mainboard anschließen. Die Stromversorgung (Micro-USB) für das Display läuft über das Mainboard und muss ebenfalls angeschlossen werden.
- Seite 51 Schritt 50 Kamera Kamera Montieren Sie die Kamera in die rechte 90°- Ecke des Druckers unterhalb des Y-Motors.
- Seite 52 Schritt 51 Druckposition Nun muss noch die Druckposition überprüft werden. Schieben Sie dafür den Druckkopf soweit nach unten, bis die Düse den Belt berührt. Stellen Sie dann sicher, dass die Düse über dem Heizbett liegt und nicht dahinter. Sollte die Düse hinter dem Heizbett liegen, schieben Sie die komplette Belt-Baugruppe an den Vierkantstreben in Pfeilrichtung.
- Seite 53 Schritt 52 Druckposition sichern Sichern Sie diese Position mit M3 Schrauben und Unterlegscheiben, wie im Bild zu sehen ist. Sollten die Gewinde auf der Vorderseite liegen, muss der Abschaber gelöst werden, um die Schrauben zu montieren.
- Seite 54 Folie 53 Dann muss man oben auch noch dazuschreiben, dass die Gewinde hinten liegen müssen, sonst sind die unter dem Abschaber Ben Farrenkothen; 01.04.2021 dann muss man den abchaber halt abnehmen... Luca Zühlke; 01.04.2021 ist doch einfacher, wenn man von anfang an darauf achtet, dass die gewinde hinten liegen Ben Farrenkothen;...
- Seite 55 Schritt 53 Verkabelung • Alle Motorkabel haben eine Beschriftung mit den jeweiligen Motornamen und müssen dementsprechend verbunden werden. Das Motorkabel ohne Beschriftung ist für den Z1 Motor vorgesehen. (X- und Extruder-Kabel kommen aus der Elektronik-Box, Y- und Z-Kabel kommen direkt vom Mainboard.) •...
