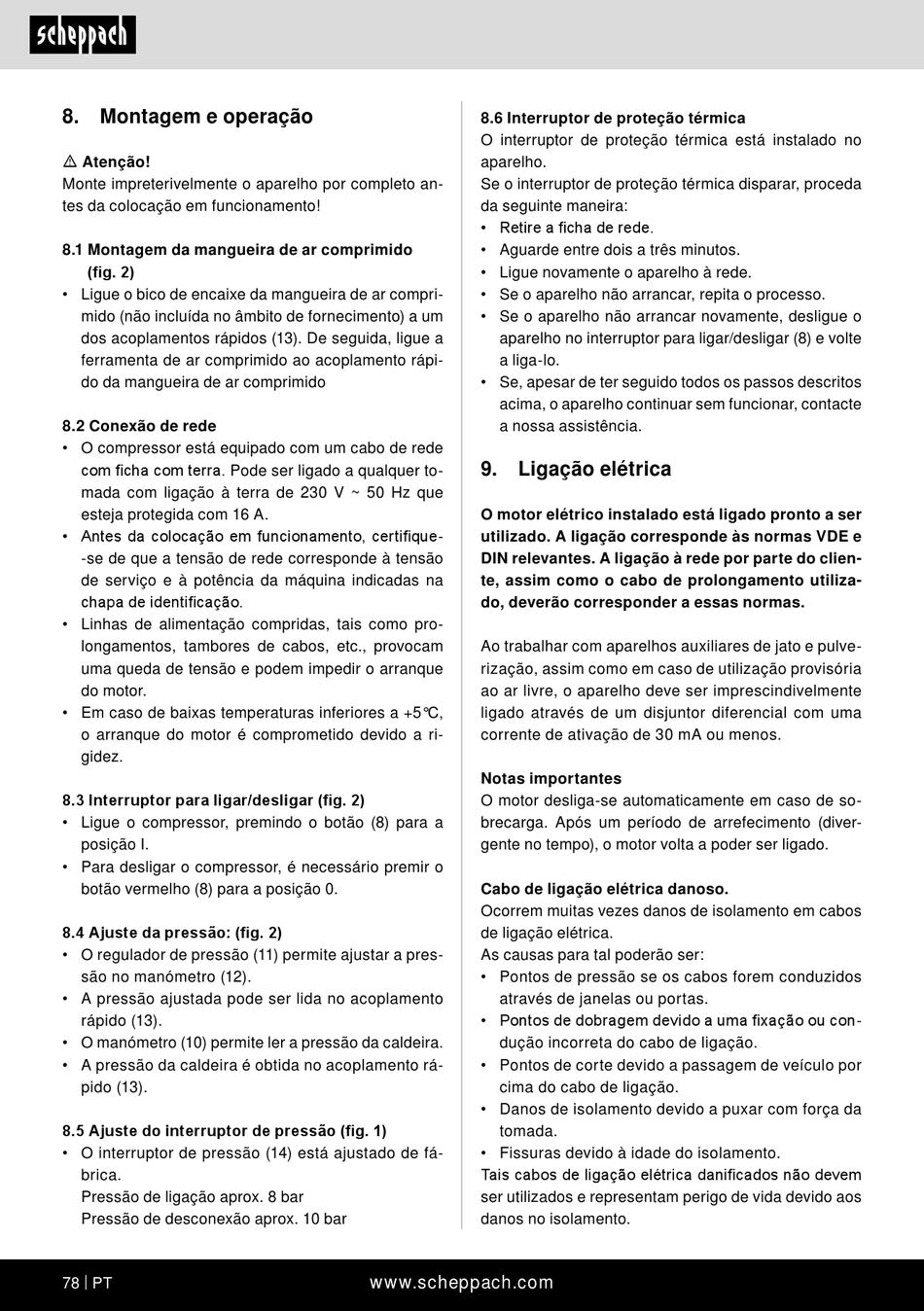

8. Montagem e operação
m Atenção!
Monte impreterivelmente o aparelho por completo an-
tes da colocação em funcionamento!
8.1 Montagem da mangueira de ar comprimido
(fig. 2)
• Ligue o bico de encaixe da mangueira de ar compri-
mido (não incluída no âmbito de fornecimento) a um
dos acoplamentos rápidos (13). De seguida, ligue a
ferramenta de ar comprimido ao acoplamento rápi-
do da mangueira de ar comprimido
8.2 Conexão de rede
• O compressor está equipado com um cabo de rede
com ficha com terra. Pode ser ligado a qualquer to-
mada com ligação à terra de 230 V ~ 50 Hz que
esteja protegida com 16 A.
• Antes da colocação em funcionamento, certifique-
-se de que a tensão de rede corresponde à tensão
de serviço e à potência da máquina indicadas na
chapa de identificação.
• Linhas de alimentação compridas, tais como pro-
longamentos, tambores de cabos, etc., provocam
uma queda de tensão e podem impedir o arranque
do motor.
• Em caso de baixas temperaturas inferiores a +5°C,
o arranque do motor é comprometido devido a ri-
gidez.
8.3 Interruptor para ligar/desligar (fig. 2)
• Ligue o compressor, premindo o botão (8) para a
posição I.
• Para desligar o compressor, é necessário premir o
botão vermelho (8) para a posição 0.
8.4 Ajuste da pressão: (fig. 2)
• O regulador de pressão (11) permite ajustar a pres-
são no manómetro (12).
• A pressão ajustada pode ser lida no acoplamento
rápido (13).
• O manómetro (10) permite ler a pressão da caldeira.
• A pressão da caldeira é obtida no acoplamento rá-
pido (13).
8.5 Ajuste do interruptor de pressão (fig. 1)
• O interruptor de pressão (14) está ajustado de fá-
brica.
Pressão de ligação aprox. 8 bar
Pressão de desconexão aprox. 10 bar
78 | PT
8.6 Interruptor de proteção térmica
O interruptor de proteção térmica está instalado no
aparelho.
Se o interruptor de proteção térmica disparar, proceda
da seguinte maneira:
• Retire a ficha de rede.
• Aguarde entre dois a três minutos.
• Ligue novamente o aparelho à rede.
• Se o aparelho não arrancar, repita o processo.
• Se o aparelho não arrancar novamente, desligue o
aparelho no interruptor para ligar/desligar (8) e volte
a liga-lo.
• Se, apesar de ter seguido todos os passos descritos
acima, o aparelho continuar sem funcionar, contacte
a nossa assistência.
9. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação corresponde às normas VDE e
DIN relevantes. A ligação à rede por parte do clien-
te, assim como o cabo de prolongamento utiliza-
do, deverão corresponder a essas normas.
Ao trabalhar com aparelhos auxiliares de jato e pulve-
rização, assim como em caso de utilização provisória
ao ar livre, o aparelho deve ser imprescindivelmente
ligado através de um disjuntor diferencial com uma
corrente de ativação de 30 mA ou menos.
Notas importantes
O motor desliga-se automaticamente em caso de so-
brecarga. Após um período de arrefecimento (diver-
gente no tempo), o motor volta a poder ser ligado.
Cabo de ligação elétrica danoso.
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas para tal poderão ser:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou con-
dução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por
cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não devem
ser utilizados e representam perigo de vida devido aos
danos no isolamento.
