Anschließen der DC-Eingangsstromkabel

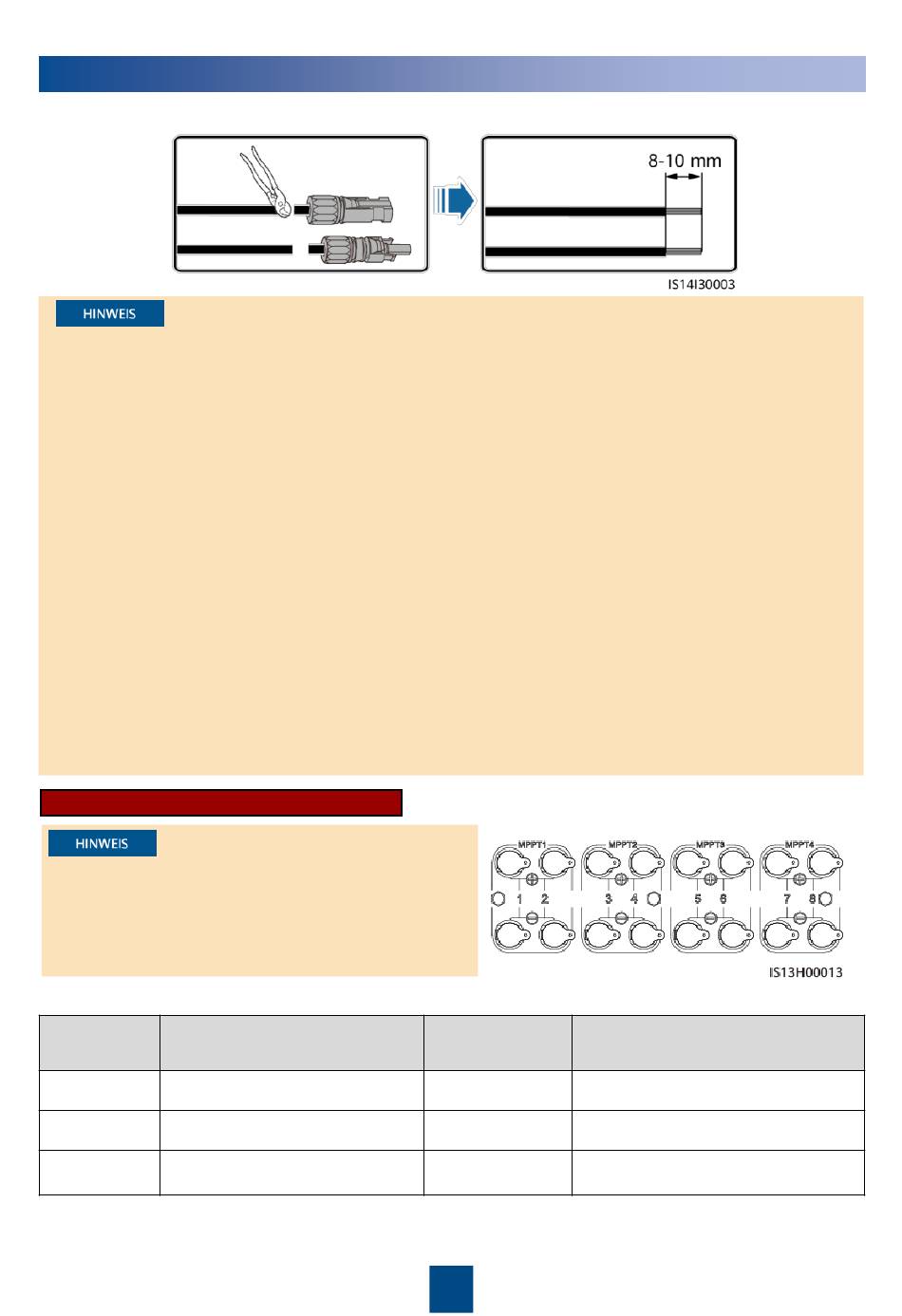

1. Schneiden Sie die ursprünglichen DC-Steckverbinder ab.
1. Vergewissern Sie sich vor dem Anschließen der DC-Eingangsstromkabel, dass die ursprünglichen
DC- Steckverbinder abgeschnitten wurden. Wenn der ursprüngliche DC-Steckverbinder direkt mit
einem SUN2000-(15KTL-50KTL)-M3 verbunden wird, kann der Wechselrichter durchbrennen.
2. Verwenden Sie die Plus- und Minus-Stäubli-MC4-Metallklemmen und DC-Steckverbinder, die im
Lieferumfang des SUN2000 enthalten sind. Die Verwendung von inkompatiblen Plus- und Minus-
Metallklemmen und DC-Steckverbindern kann schwerwiegende Folgen haben. Der verursachte
Schaden am Gerät wird nicht von der Garantie abgedeckt.
3. Es wird empfohlen, das Crimpwerkzeug PV-CZM-22100 (Stäubli) zu verwenden und dieses nicht mit
dem Positionierungsblock zu verwenden. Es kann sonst zu Schäden an den Metallklemmen kommen.
Es wird empfohlen, den Gabelschlüssel PV-MS (Stäubli) oder PV-MS-HZ (Stäubli) zu verwenden.
4. Stellen Sie sicher, dass der PV-Modulausgang gut gegen Erde isoliert ist.
5. Die DC-Eingangsspannung des SUN2000 darf unter keinen Umständen 1100 V DC überschreiten.
6. Kennzeichnen Sie vor dem Anschließen der DC-Eingangsstromkabel die Kabelpolung, um
sicherzustellen, dass die Kabel richtig angeschlossen werden.
7. Wenn ein DC-Eingangsstromkabel verpolt angeschlossen ist und der DC-Schalter eingeschaltet
wird, nehmen Sie nicht sofort Maßnahmen am DC-Schalter bzw. den positiven/negativen
Verbindern vor. Andernfalls kann das Gerät beschädigt werden. Der verursachte Schaden am
Gerät wird von keiner Garantie abgedeckt. Warten Sie, bis die Sonneneinstrahlungsstärke bei
Nacht nachlässt und der PV-String-Strom auf unter 0,5 A zurückgeht. Stellen Sie anschließend den
DC-Schalter auf „OFF", ziehen Sie die Plus- und Minus-Steckverbinder ab und korrigieren Sie die
Polarität des DC-Eingangsstromkabels.

Auswahl der DC-Eingangsklemmen

Im Ersatzteilszenario können die DC-Eingangsstromkabel
nur an PV1–PV6 angeschlossen werden. Wenn die
DC-Eingangsstromkabel an PV7 oder PV8 angeschlossen
werden, können die Wechselrichterdaten nicht an das
Northbound-Gerät übermittelt werden.
Anzahl der
Klemme
Eingänge
1
PV1-PV6
3
PV1, PV3 und PV5
5
PV1, PV2, PV3, PV4 und PV5
Anzahl der
Klemme
Eingänge
2
PV1 und PV3
4
PV1, PV2, PV3 und PV5
6
PV1, PV2, PV3, PV4, PV5 und PV6
