1. Vergewissern Sie sich vor dem Anschließen der DC-Eingangsstromkabel, dass die
ursprünglichen
DC- Steckverbinder abgeschnitten wurden. Wenn der ursprüngliche DC-Steckverbinder direkt
mit einem SUN2000-(15KTL-50KTL)-M3 verbunden wird, kann der Wechselrichter
durchbrennen.
2. Verwenden Sie die Plus- und Minus-Stäubli-MC4-Metallklemmen und DC-Steckverbinder, die
im Lieferumfang des SUN2000 enthalten sind. Die Verwendung von inkompatiblen Plus- und
Minus-Metallklemmen und DC-Steckverbindern kann schwerwiegende Folgen haben. Der
verursachte Schaden am Gerät wird nicht von der Garantie abgedeckt.
3. Es wird empfohlen, das Crimpwerkzeug PV-CZM-22100 (Stäubli) zu verwenden und dieses
nicht mit dem Positionierungsblock zu verwenden. Es kann sonst zu Schäden an den
Metallklemmen kommen. Es wird empfohlen, den Gabelschlüssel PV-MS (Stäubli) oder PV-
MS-HZ (Stäubli) zu verwenden.
4. Stellen Sie sicher, dass der PV-Modulausgang gut gegen Erde isoliert ist.
5. Die DC-Eingangsspannung des SUN2000 darf unter keinen Umständen 1100 V DC
überschreiten.
6. Kennzeichnen Sie vor dem Anschließen der DC-Eingangsstromkabel die Kabelpolung, um
sicherzustellen, dass die Kabel richtig angeschlossen werden.
7. Wenn ein DC-Eingangsstromkabel verpolt angeschlossen ist und der DC-Schalter
eingeschaltet wird, nehmen Sie nicht sofort Maßnahmen am DC-Schalter bzw. den
positiven/negativen Verbindern vor. Andernfalls kann das Gerät beschädigt werden. Der
verursachte Schaden am Gerät wird von keiner Garantie abgedeckt. Warten Sie, bis die
Sonneneinstrahlungsstärke bei Nacht nachlässt und der
PV-String-Strom auf unter 0,5 A zurückgeht. Stellen Sie anschließend den DC-Schalter auf
„OFF", ziehen Sie die Plus- und Minus-Steckverbinder ab und korrigieren Sie die Polarität des
DC-Eingangsstromkabels.

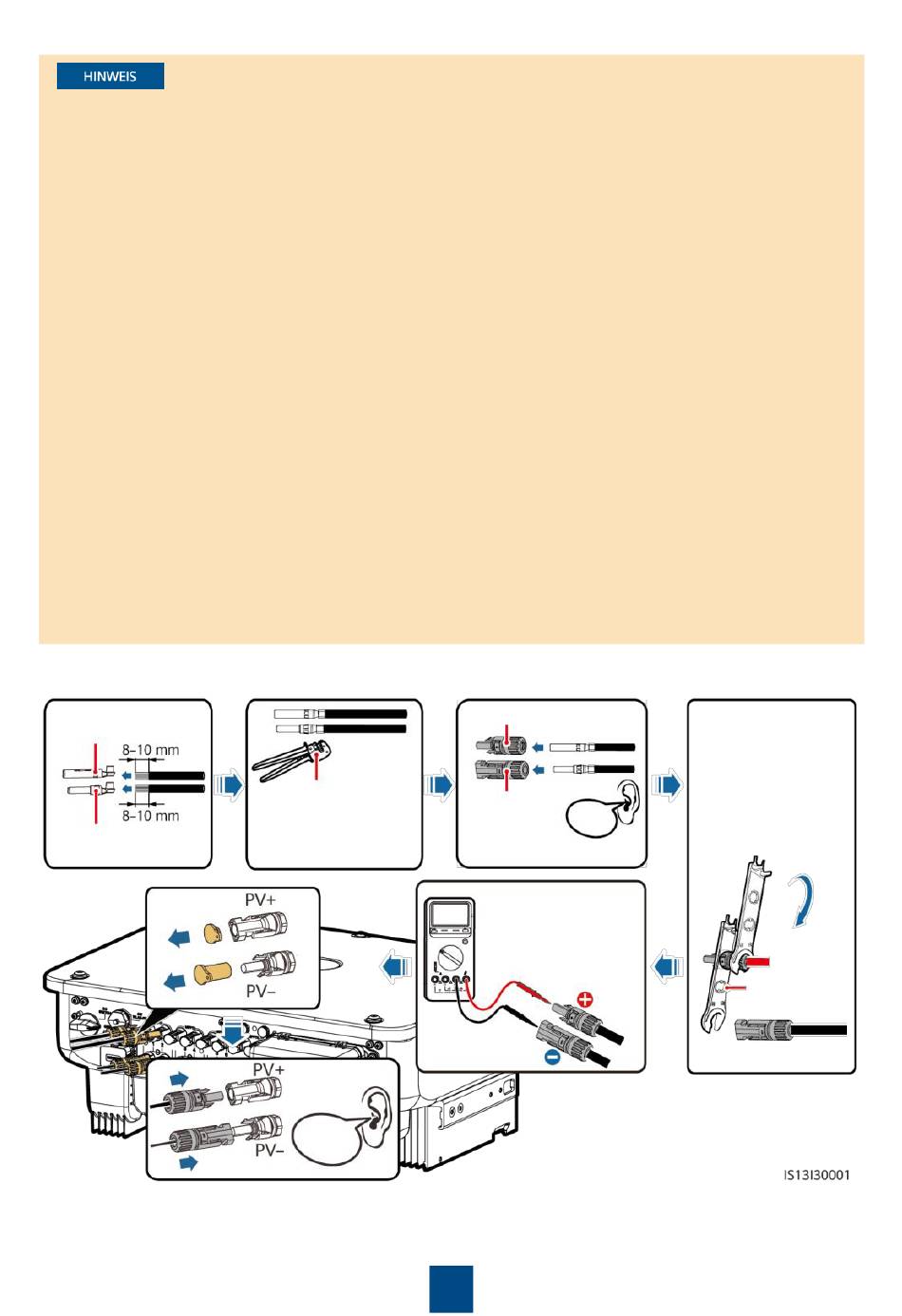

2. Schließen Sie die Gleichstromkabel an.
Plus-Metallklemme
Minus-Metallklemme
PV-CZM-22100
Die Kabel dürfen sich
nach dem Aufcrimpen
nicht abziehen lassen.
Klicken
Plus-Steckverbinder
Minus-
Klicken
Steckver-
binder
Stellen Sie
sicher, dass die
Kabelpolung
richtig ist.
44
Befestigen Sie die
Sicherungsmutter mit
dem in der Abbildung
gezeigten Gabelschlüssel.
Wenn der Gabelschlüssel
beim Festziehen
abrutscht, ist die
Sicherungsmutter fest.
PV-MS-HZ
Gabelschlüssel
