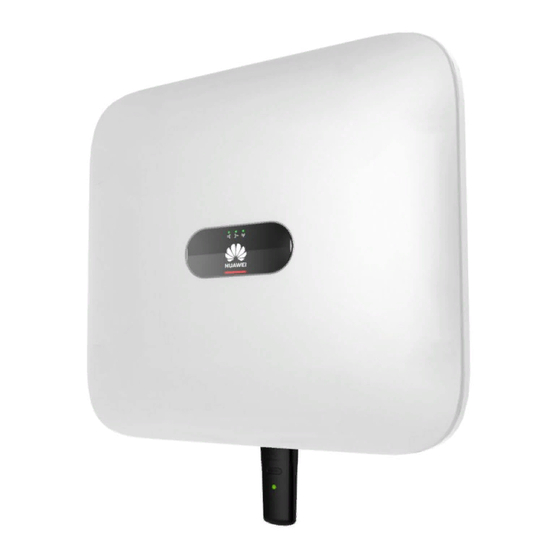

Huawei SUN2000 Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Solarwechselrichter
  5. SUN2000 Serie
  6. Benutzerhandbuch

Huawei SUN2000 Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

SUN2000-(100KTL, 110KTL, 125KTL)-Serie
Benutzerhandbuch
Ausgabe
06
Datum
2021-09-28
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000 Serie

Inhaltszusammenfassung für Huawei SUN2000 Serie

  • Seite 1 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch Ausgabe Datum 2021-09-28 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Zur Beachtung

    Copyright © Huawei Technologies Co., Ltd. 2021. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.

  • Seite 3: Über Dieses Dokument

    Zeigt eine mittlere Gefahr an, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. Zeigt eine geringe Gefahr an, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 4: Änderungsverlauf

    6.2 Einschalten des SUN2000 aktualisiert. 7.1 Betrieb mit der App aktualisiert. 8.1 Herunterfahren und Ausschalten aktualisiert. 8.2 Zur Fehlerbehebung ausschalten aktualisiert. 8.3 Routinewartung aktualisiert. 8.6 Den DC-Schalter laden aktualisiert. 10 Technische Daten aktualisiert. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 C Domänennamensliste der Managementsysteme hinzugefügt. Ausgabe 02 (09.08.2019) Die Modelle SUN2000-110KTL-M0, SUN2000-100KTL-M0, SUN2000-100KTL-M1 und SUN2000-100KTL-INM0 hinzugefügt. Ausgabe 01 (15.05.2019) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 6: Inhaltsverzeichnis

    4.3 Ermitteln der Montageposition............................. 27 4.4 Montieren der Montagehalterung..........................32 4.4.1 Trägermontage................................32 4.4.2 Wandmontage................................33 4.5 Montage eines Solarwechselrichters..........................34 5 Elektrische Anschlüsse.......................38 5.1 Sicherheitsmaßnahmen..............................38 5.2 Vorbereiten der Kabel..............................38 Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 7 8.2 Zur Fehlerbehebung ausschalten..........................107 8.3 Routinewartung................................108 8.4 Fehlerbehebung................................110 8.5 Austausch eines Lüfters..............................125 8.6 Den DC-Schalter laden............................... 129 9 Handhabung des Wechselrichters..................130 9.1 Entfernen des SUN2000............................. 130 9.2 Verpacken des SUN2000............................130 Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 8 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch Inhaltsverzeichnis 9.3 Entsorgen des SUN2000.............................130 10 Technische Daten........................131 A Sichern der Y-Zweig-Stecker....................136 B Netzcode............................. 139 C Domänennamensliste der Managementsysteme..............147 D Akronyme und Abkürzungen....................148 Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 9: Sicherheitshinweise

    Die mit „HINWEIS“, „VORSICHT“, „WARNUNG“ und „GEFAHR“ gekennzeichneten Abschnitte in diesem Dokument beinhalten nicht alle zu befolgenden Sicherheitsanweisungen. Sie sind nur Ergänzungen zu den allgemeinen Sicherheitshinweisen. Huawei übernimmt keine Haftung für jegliche Folgen, die durch die Verletzung von allgemeinen Sicherheitsanforderungen oder Design-, Produktions- und Nutzungssicherheitsstandards verursacht werden.

  • Seite 10: Allgemeine Anforderungen

    Berühren Sie nicht das unter Spannung stehende Gerät, da das Gehäuse heiß wird. 1.2 Anforderungen an das Personal Personal, das die Montage oder Wartung von Huawei-Geräten beabsichtigt, muss gründlich geschult werden, alle erforderlichen Sicherheitsmaßnahmen verstehen und alle Vorgänge korrekt durchführen können.

  • Seite 11: Elektrische Sicherheit

    Holen Sie die Genehmigung des lokalen Energieversorgers ein, bevor Sie das Gerät im netzgebundenen Modus verwenden. Stellen Sie sicher, dass die von Ihnen vorbereiteten Kabel den Bestimmungen des jeweiligen Landes entsprechen. Verwenden Sie bei der Durchführung von Hochspannungsarbeiten spezielle isolierte Werkzeuge. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Wechsel- Und Gleichstrom

    Bei Verwendung einer Trittleiter ist darauf zu achten, dass die Zugseile gesichert sind und die Leiter stabil ist. Überprüfen Sie vor der Verwendung einer Leiter, ob sie intakt ist und bestätigen Sie ihre Tragkraft. Überlasten Sie sie nicht. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 13 Tragen Sie beim Bohren von Löchern eine Schutzbrille und Schutzhandschuhe. Beim Bohren von Löchern ist das Gerät vor Spänen zu schützen. Nach dem Bohren entfernen Sie Späne, die sich im oder außerhalb des Geräts angesammelt haben können. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 14: Bewegen Von Schweren Objekten

    Wenn das Gerät defekt ist, wenden Sie sich an Ihren Händler. Das Gerät darf erst dann eingeschaltet werden, wenn alle Störungen behoben wurden. Anderenfalls könnten sich die Störungen sprunghaft vermehren oder Schäden am Gerät verursachen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Überblick

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 2 Überblick Überblick 2.1 Produktmodell Modellbeschreibung Dieses Dokument behandelt die folgenden Produktmodelle: SUN2000-125KTL-M0 SUN2000-110KTL-M0 SUN2000-100KTL-M0 SUN2000-100KTL-M1 SUN2000-100KTL-INM0 Abbildung 2-1 Modell Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Modellidentifizierung

    Die Nummer des Solarwechselrichtermodells finden Sie auf dem Modellaufkleber auf der äußeren Verpackung und auf dem Typenschild an der Seite des Gehäuses. Abbildung 2-2 Position des Modellaufklebers auf der äußeren Verpackung (1) Position des Modellaufklebers Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Überblick

    String-Eingänge. Flexible Konfiguration von PV-Strings wird unterstützt. Selbstlernendes intelligentes PV-Modul: Erkennt automatisch Ausfälle des PV-Moduls und hilft dabei, Fehler zu beheben. Optimiert den Arbeitsmodus, um den optimalen Arbeitsmodus des Systems zu erhalten. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 18: Vernetzung

    SUN2000-100KTL-INM0 über einen Trenntransformator verbunden und Freileitungen vermieden werden. Unterstützte Stromnetze Die SUN2000-110KTL-M0-, SUN2000-100KTL-M0-, SUN2000-100KTL-M1- und SUN2000-100KTL-INM0-Solarwechselrichter unterstützen die TN-S-, TN-C-S, TN-C-, TT- und IT-Stromnetze. Der SUN2000-125KTL-M0 unterstützt nur das IT-Stromnetz. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Beschreibung Der Aufkleber

    Betriebs heiß wird. Warnung vor hohem Bevor Sie den Kontaktstrom Wechselrichter einschalten, vergewissern Sie sich, dass der Wechselrichter geerdet ist, da nach dem Einschalten des Wechselrichters ein hoher Kontaktstrom vorhanden ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 20: Bedeutung

    Warnung vor Lüfter in Nach dem Einschalten des Betrieb Wechselrichters liegt eine Hochspannung vor. Berühren Sie die Lüfter nicht, wenn der Wechselrichter in Betrieb ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 21: Aussehen Des Produkts

    Gabelstapler transportiert werden. 2.4 Aussehen des Produkts 2.4.1 Aussehen des Produkts Vorderansicht Abbildung 2-6 Vorderansicht (1) Panel (2) LED-Anzeigen (3) Tür des Wartungsfachs (4) Montagehalterung (5) Externe Lüfterablage Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Ansicht Von Unten

    (1) DC-Eingangsklemmengruppe 1 (PV1- (2) DC-Schalter 1 (DC SWITCH 1) PV8, von DC SWITCH 1 gesteuert) (3) Reset-Taste 1 (RESET 1) (4) DC-Eingangsklemmengruppe 2 (PV9– PV14, von DC SWITCH 2 gesteuert) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Abmessungen

    (14) Öffnung für das Stromkabel des Tracking-Systems Hinweis [1]: Wenn sich der Drehgriff des DC-Schalters in der Position befindet, ist der DC-Schalter nicht vollständig geschlossen und kann möglicherweise nicht automatisch ausgeschaltet werden. Abmessungen Abbildung 2-9 Abmessungen Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Anschlussbereich

    (2) RS485-Port (3) Erdungspunkt auf dem Gehäuse (4) AC-Klemmenblock(3-Pin) Abbildung 2-11 Verkabelungsplan eines 4-Pin-Modells (SUN2000-110KTL-M0, SUN2000-100KTL-M0, SUN2000-100KTL-M1 und SUN2000-100KTL-INM0) (1) Gleichstromeingangsklemme (2) RS485-Port (3) Erdungspunkt auf dem Gehäuse (4) AC-Klemmenblock (4-Pin) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Status Der Kontrollleuchte

    Der Solarwechselrichter ist an das trollleuchte Stromnetz gekoppelt. Blinkt schnell grün Wenn die Alarm-/ Wartungskontrollleuchte rot ist, wird ein Umgebungsfehler an der Wechselstromseite des Solarwechselrichters erzeugt. Der Solarwechselrichter ist nicht im netzgekoppelten Modus. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 26 Dauerhaft grün Die lokale Wartung war Wartungsstatus erfolgreich. Blinkt schnell grün Die lokale Wartung ist fehlgeschlagen. Blinkt langsam Befindet sich in der lokalen grün Wartung oder wird über einen Befehl heruntergefahren. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 27: Funktionsprinzipien

    Solarwechselrichter in 10 MPPT-Schaltungen gruppiert, um den maximalen Leistungspunkt der PV-Strings zu verfolgen. Anschließend wird der Gleichstrom über einen Wechselrichter in dreiphasigen Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstützt. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 2 Überblick Abbildung 2-13 Prinzipskizze eines 3-Pin-Modells Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 29: Arbeitsmodi

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 2 Überblick Abbildung 2-14 Prinzipskizze eines 4-Pin-Modells 2.5.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 30 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde. l Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Lagerung Des Solarwechselrichters

    Regen und Wasser geschützt werden. Kippen Sie das Paket nicht und stellen Sie es nicht auf den Kopf. Um Verletzungen oder Beschädigungen des Geräts zu vermeiden, stapeln Sie die Wechselrichter vorsichtig, damit sie nicht umfallen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 32 3 Lagerung des Solarwechselrichters Abbildung 3-2 Maximal zulässige Anzahl von Stapelungen Wenn der Solarwechselrichter mehr als zwei Jahre gelagert wurde, muss er vor der Inbetriebnahme von Fachpersonal überprüft und getestet werden. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 33: Montage

    Komponenten intakt sind und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden oder fehlenden Komponenten an Ihren Händler. ANMERKUNG Weitere Details zur Anzahl der mit dem Solarwechselrichter gelieferten Zubehörteile finden Sie in der Packliste in der Verpackungskiste. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Vorbereiten Des Werkzeugs

    M4; flat head: M3 and M4) Installation tools Diagonal pliers Wire strippers Flat-head Rubber mallet screwdriver (head: Utility knife Cable cutter Crimping tool RJ45 crimping tool (model: PV- CZM-22100) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 35: Ermitteln Der Montageposition

    Cable tie Scissors Personal protective equipment (PPE) Safety gloves Safety goggles Anti-dust respirator Safety boots 4.3 Ermitteln der Montageposition Anforderungen an die Montageumgebung Montieren Sie den Wechselrichter in Arbeits- oder Wohnbereichen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 36: Anforderungen An Die Unterkonstruktion

    Es wird empfohlen, den Wechselrichter an einem überdachten Ort zu montieren oder eine Abdeckung über der Anlage anzubringen. Der Wechselrichter korrodiert in Salzluftzonen. Wenden Sie sich an Huawei, bevor Sie den Wechselrichter im Außenbereich in Salzluftzonen installieren. Eine Salzluftzone ist definiert als ein 500 m breiter Küstenstreifen bzw.

  • Seite 37: Anforderungen An Die Montagewinkel

    Montieren Sie den Solarwechselrichter nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Abbildung 4-2 Winkel Anforderungen an die Montageabstände Schaffen Sie genügend Platz für Montage und Wärmeableitung um den Solarwechselrichter herum. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 38 Wenn mehrere Solarwechselrichter zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht; wenn nicht genügend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Abbildung 4-4 Horizontale Montagemethode (empfohlen) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 39 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 4 Montage Abbildung 4-5 Dreiecks-Montagemethode (empfohlen) Abbildung 4-6 Gestapelte Montagemethode (nicht empfohlen) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Montieren Der Montagehalterung

    Position der Montagebohrungen mithilfe einer herkömmlichen oder digitalen Wasserwaage aus und markieren Sie die Positionen mit einem Markierstift. Schritt 2 Bohren Sie die Löcher mit einer Schlagbohrmaschine. Es wird empfohlen, Korrosionsschutzmaßnahmen an den Einbaulagen für Bohrlöcher zu ergreifen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 41: Wandmontage

    Nach dem Entfernen der Schraube, der Federscheibe und der flachen Unterlegscheibe nivellieren Sie den Kopf der Spreizhülse mit der Betonmauer. Anderenfalls wird die Montagehalterung nicht fest an der Wand montiert. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 42: Montage Eines Solarwechselrichters

    Nachdem die Montage abgeschlossen wurde, entfernen Sie die Griffe und bewahren Sie sie ordnungsgemäß auf. l Um Geräteschaden zu vermeiden, heben Sie den Wechselrichter mit der Hand oder einem Gerät nicht über eine unangemessene Position, wie in Abbildung 4-12 dargestellt. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 43 Schritt 1 Heben Sie den Solarwechselrichter aus der Verpackung und bringen Sie ihn in die Montageposition. Abbildung 4-13 Auspacken des Solarwechselrichters Schritt 2 Heben Sie den Solarwechselrichter an und halten Sie ihn in der senkrechten Position. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 44 Heben Sie den Solarwechselrichter vorsichtig an, um zu verhindern, dass er gegen die Wand oder andere Objekte stößt. Abbildung 4-15 Kranen des Solarwechselrichters Schritt 4 Montieren Sie den Solarwechselrichter an die Montagehalterung, und richten Sie das Gehäuse des Solarwechselrichters an der Montagehalterung aus. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 4 Montage Abbildung 4-16 Montage des Solarwechselrichters Schritt 5 Befestigen Sie den Solarwechselrichter Abbildung 4-17 Anziehen von Torx-Sicherheitsschrauben ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Elektrische Anschlüsse

    Verwenden Sie die in den vor Ort geltenden elektrotechnischen Vorschriften spezifizierten Kabel (grün- gelbe Kabel dürfen nur zur Erdung verwendet werden). 5.2 Vorbereiten der Kabel Die SUN2000 Solarwechselrichter unterstützen RS485-Kommunikation und MBUS- Kommunikation. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 47 Netzwerkdiagramm das Stromkabel an, zeigt die Stromflussrichtung an, und sowie zeigen den Signalfluss an. Abbildung 5-1 RS485-Vernetzung (SmartLogger) (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SmartLogger (G) Verwaltungssystem Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SDongle (G) Verwaltungssystem Abbildung 5-3 MBUS-Vernetzung (SmartLogger) (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SmartLogger (G) Verwaltungssystem Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 49 30 Solarwechselrichter an jeden einzelnen COM-Port des SmartLoggers anzuschließen und weniger als 10 Solarwechselrichter über den SDongle zu kaskadieren. l Die RS485-Kommunikationsreichweite zwischen dem letzten Solarwechselrichter und dem SmartLogger darf 1000 m nicht überschreiten. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 50 Wenn der SDongle verwendet wird, ist das EMI ein kaskadiertes Gerät, das an den Solarwechselrichter angeschlossen werden muss, wo der SDongle installiert ist. SmartLogger Der Solarwechselrichter kommuniziert über Von Huawei den SmartLogger mit dem gekauft Verwaltungssystem. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 SDongle mit dem Verwaltungssystem. gekauft HINWEIS Der Solarwechselrichter verfügt über eine integrierte RCMU. Der externe AC-Schalter sollte ein dreiphasiger Leistungsschalter oder ein anderer AC-Leistungsschalter sein, um den Solarwechselrichter sicher vom Stromnetz zu trennen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Anschluss an das PE-Kabel verwendet, das in dem mehradrigen Wechselstromkabel enthalten ist. Stromkabel Dreiadriges Kupferkabel mit Dual- 15 bis 18 mm 10 mm Layer-Schutz für den Außenbereich Kunden Tracking- vorbereitet Systems Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 Die Spezifikationen des PE-Kabels unterliegen dieser Tabelle oder sind gemäß IEC 60364-5-54 berechnet. l Der Kabeldurchmesser sollte der lokalen Kabelnormen entsprechen. l Faktoren, die die Kabelauswahl beeinflussen, sind wie folgt: Nennstrom, Typ des Kabels, Routing- Verfahren, Umgebungstemperatur und maximale gewünschte Leitungsverluste. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 54 Anschluss an das PE-Kabel verwendet, das in dem mehradrigen Wechselstromkabel enthalten ist. Stromkabel Dreiadriges Kupferkabel mit Dual- 15 bis 18 mm 10 mm Layer-Schutz für den Außenbereich Kunden Tracking- vorbereitet Systems Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 55: Zulässige Außendurch Leiterquersch Messer Nitte

    Wartungsfach anschließen und den Neutralleiter verwenden, werden ein für den Außenbereich geeignetes fünfadriges Kabel (L1, L2, L3, N und PE), M12- Kabelschuh-/DT-Klemmen (L1, L2 und L3 und N) und M10- Kabelschuh-/DT-Klemmen (PE) empfohlen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 56: Anschließen Des Pe-Kabels

    Es wird empfohlen, das PE-Kabel des Solarwechselrichters an einen möglichst nahe gelegenen Erdungspunkt anzuschließen. Verbinden Sie die PE-Punkte aller Solarwechselrichter im selben Array, um die Potenzialverbindungen zu PE-Kabeln sicherzustellen. Vorgehensweise Schritt 1 Schließen Sie das PE-Kabel an den PE-Punkt an. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 57: Öffnen Der Tür Des Wartungsfachs

    Wartungsfach eindringt. Öffnen Sie die Tür des Wartungsfachs nicht, sofern dies nicht zwingend erforderlich ist. l Nicht verwendete Schrauben dürfen nicht im Wartungsfach verbleiben. Verfahren Schritt 1 Öffnen Sie die Tür des Wartungsfachs und montieren Sie die Stützschiene. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 Abbildung 5-7 Öffnen der Tür des Wartungsfachs Schritt 2 Entfernen Sie das Zubehör und bewahren Sie es richtig auf. Abbildung 5-8 Entfernen des Zubehörs Schritt 3 Wählen Sie ein Crimpmodul gemäß dem Typ des AC-Ausgangsstromkabels aus. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 Entfernen Sie die entsprechenden Gummiringe streng nach dem Kabeldurchmesser, und achten Sie darauf, dass das Crimpmodul nicht beschädigt ist. Andernfalls kann das Schutzniveau des Solarwechselrichters beeinflusst werden. Abbildung 5-10 Entfernen Sie den Gummiring. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 60: Optional) Montage Des Stromkabels Des Tracking-Systems

    Verfahren Schritt 1 Bereiten Sie ein Kabel vor. Schritt 2 Entfernen Sie die entsprechenden Gummiringe. Schritt 3 Verbinden Sie das Stromkabel des Tracking-Systems. Abbildung 5-11 Anschließen des Stromkabels des Tracking-Systems ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 61: Anschließen Eines Ac-Ausgangsstromkabels

    Wenn ein Kupferkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen. Wenn ein mit Kupfer verkleidetes Aluminiumkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen. Wenn ein Kabel mit Aluminiumlegierung verwendet wird, verwenden Sie Kupfer- Aluminium-Übergangsanschlussklemmen oder Aluminium-Anschlussklemmen zusammen mit Kupfer-Aluminium-Übergangsdistanzstücken. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 Vorder und Rückseite. Stellen Sie sicher, dass die Aluminiumseiten der Distanzstücke Kontakt mit den Aluminium-Anschlussklemmen haben und dass die Kupferseiten der Distanzstücke Kontakt mit der AC-Klemmleiste haben. Abbildung 5-13 Anforderungen an Kabelschuh-/DT-Klemme Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 63 Schritt 3 Befestigen Sie das AC-Ausgangsstromkabel und das PE-Kabel. Schritt 4 Montieren Sie die Stützschiene. Schritt 5 Schließen Sie die Tür des Wartungsfachs und ziehen Sie die zwei Schrauben an der Tür an. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 Sie den Fremdstoff aus dem Wartungsfach. l Bei Verlust einer Schraube an der Tür des Wartungsfachs finden Sie die Ersatzschraube in dem an der Unterseite des Wartungsfachs geknüpften Beutel. Abbildung 5-16 Verbindungen der mehradrigen Kabel Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-17 Verbindungen der einadrigen Kabel Abbildung 5-18 Kabelverbindungen des 3-Pin-Modells (125KTL) (A) Vieradriges Kabel (B) Dreiadriges Kabel (C) Einadriges Kabel Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 66 (E) Einadriges Kabel (mit dem (F) Einadriges Kabel (mit keinem Neutraleiter) Neutraleiter) ANMERKUNG Die in den Abbildungen gezeigten Kabelfarben dienen lediglich zur Information. Wählen Sie ein geeignetes Kabel, das den lokalen Standards entspricht. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 67: Anschließen Der Dc-Eingangsstromkabel

    Stromkabel nicht ordnungsgemäß montiert oder gelegt wird. In diesem Fall kann ein Wechselstrom- oder Gleichstromkurzschluss auftreten und den Solarwechselrichter beschädigen. Der verursachte Schaden am Gerät wird von keiner Garantie abgedeckt. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 68: Klemmenbeschreibung

    PV8, PV10, PV12, PV14, PV8, PV10, PV12, PV14, PV16, PV18 und PV20 PV16 und PV18–PV20 PV1–PV4, PV6, PV8, PV1–PV4, PV6, PV8, PV10, PV12, PV14, PV10, PV12, PV14 und PV16 und PV18–PV20 PV16–PV20 Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 69 HINWEIS l Y-Zweig-Stecker können, basierend auf den folgenden empfohlenen Modellen, bei Huawei oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y- Zweig-Steckers 15 A beträgt, wird das Modell 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen. Wenn der Nennstrom der Sicherung des Y-Zweig- Steckers 20 A beträgt, wird das Modell 904095945 (Luxshare) oder A040959453039...
  • Seite 70 MPPT6, MPPT7, MPPT8, und MPPT10 MPPT9, und MPPT10 MPPT1, MPPT2, MPPT3, MPPT1, MPPT2, MPPT3, MPPT5, MPPT6, MPPT7, MPPT4, MPPT5, MPPT6, MPPT8, MPPT9, und MPPT7, MPPT8, MPPT9, MPPT10 und MPPT10 Abbildung 5-21 Y-Verbindungssteckerlösung Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 71: Anforderungen An Spezifikationen

    Schritt 5 Messen Sie mit einem Multimeter die Spannung zwischen den positiven und negativen Klemmen des PV-Strings (Messbereich nicht weniger als 1100 V). Weist die Spannung einen negativen Wert auf, ist die Polarität des DC-Eingangs nicht korrekt und muss korrigiert werden. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 Entfernen Sie einige PV-Module. Schritt 6 Führen Sie die positiven und negativen Stecker in die entsprechenden positiven und negativen DC-Eingangsklemmen des Solarwechselrichters ein. Abbildung 5-22 Anschließen der DC-Eingangsstromkabel Abbildung 5-23 Anschluss der Steckverbinder Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 Lassen Sie beim Anschließen der DC-Eingangsstromkabel mindestens 50 mm Durchhang. Die axiale Spannung an den PV-Steckverbindern darf 80 N nicht überschreiten. Die PV- Steckverbinder dürfen keiner radialen Belastung und keinen Drehkräften ausgesetzt sein. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 74: Anschließen Des Rs485-Kommunikationskabels

    Differenzialsignal+ Solarwechselrichter zu kaskadieren oder mit RS485B IN, RS485- RS485B OUT, RS485- Geräten wie dem Differenzialsignal– Differenzialsignal– SmartLogger zu verbinden. Schutzerde PE, Schutzschicht zum PE, Schutzschicht zum Nicht zutreffend Erden Erden Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 Beim Verlegen des Kommunikationskabels muss es von den Stromkabeln getrennt werden, um die Kommunikation nicht zu beeinträchtigen. Verbinden Sie die Schutzschicht mit dem PE-Punkt. In diesem Abschnitt wird der Anschluss von drei Kommunikationskabeln beschrieben. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-26 Verbinden der RS485-Kommunikationskabel (4 - 8 mm Vierloch- Gummistopfen) Abbildung 5-27 Verbinden der RS485-Kommunikationskabel (4 - 8 mm Zweiloch- oder Dreiloch-Gummistopfen) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Inbetriebnahme

    W ARNUNG Wenn LED2 konstant grün leuchtet (was bedeutet, dass der Wechselrichter netzgekoppelt ist), schalten Sie keinen DC-Schalter ein. Andernfalls kann der Wechselrichter beschädigt werden, weil der Isolationswiderstand nicht erkannt wird. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 78 Schritt 4 Beobachten Sie die LED-Kontrollleuchten, um den Betriebsstatus des Solarwechselrichters zu überprüfen. Schritt 5 Führen Sie Schnelleinstellungen über die SUN2000-App durch. Einzelheiten finden Sie unter 7.1 Betrieb mit der App. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 79: Mensch-Maschine-Interaktionen

    Verbindung über ein USB-Datenkabel: Der USB 2.0-Anschluss wird unterstützt. Verwenden Sie das im Lieferumfang des Mobiltelefons enthaltene USB-Datenkabel. l Betriebssystem des Mobiltelefons: Android 4.0 oder höher. l Empfohlene Telefonmarken: Huawei und Samsung. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 80: Haftungsausschluss

    In diesen Fällen ist der Energieertrag beeinträchtigt. l Die Namen, Wertebereiche und Standardwerte der Parameter können sich ändern. 7.1.2 Herunterladen und Installieren der App FusionSolar App: Scannen Sie den QR-Code, um die App herunterzuladen und zu installieren. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 81: Anmelden Bei Der App

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 7 Mensch-Maschine-Interaktionen SUN2000 App: Melden Sie sich bei der Huawei AppGallery an (https:// appstore.huawei.com), suchen Sie nach SUN2000 und laden Sie das App- Installationspaket herunter. Sie können auch den QR-Code (https:// appgallery.cloud.huawei.com/appdl/C10279542) scannen, um das Installationspaket herunterzuladen.
  • Seite 82 Sie die App erneut aufrufen, ohne dass zuvor das USB-Kabel entfernt wurde. (Szenario, bei dem der SUN2000 mit der FusionSolar Hosting Cloud verbunden wird) Führen Sie die FusionSolar-App aus und rufen Sie den Bildschirm Inbetriebnahme des Gerät auf. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 7 Mensch-Maschine-Interaktionen Abbildung 7-3 Auswählen eines Verbindungsmodus (mit Netzwerkzugang) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 84 Benutzerhandbuch 7 Mensch-Maschine-Interaktionen Abbildung 7-4 Auswählen eines Verbindungsmodus (ohne Netzwerkzugang) (Szenario, bei dem der SUN2000 mit anderen Verwaltungssystemen verbunden wird) Führen Sie die SUN2000-App aus und rufen Sie den Bedienbildschirm auf. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 Um die SUN2000-Basisparameter im Bildschirm „Schnelleinstellungen“ festzulegen, wechseln Sie zu Erweit.Benutzer. Wenn Sie sich als Allg. Benutzer oder Spez. Benutzer anmelden, geben Sie das Passwort des fortgeschrittenen Nutzers ein, um den Bildschirm Schnelleinstellungen aufzurufen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 86: Operationen Mit Bezug Auf Den Fortgeschrittenen Benutzer

    Region, in dem oder der der Wechselrichter verwendet wird, und dem Wechselrichter-Anwendungsszenario ein. Isolierungseinstellung Legen Sie den Arbeitsmodus des Wechselrichters gemäß dem Erdungsstatus auf der Gleichspannungsseite und der Verbindung mit dem Stromnetz fest. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 87: Einstellung Der Schutzparameter

    Selbsttest startet. Wenn der erkannte Wert unter dem vorgegebenen Wert liegt, stellt der Wechselrichter keine Verbindung zum Stromnetz her. ----Ende 7.1.4.3 Einstellen der Funktionsparameter Vorgehensweise Schritt 1 Wählen Sie Einstellungen > Funktionsparameter, um die Funktionsparameter einzustellen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 88 Schalter mit Fehlerstrom-Erkennungsfunktion an der Außenseite des Wechselrichters montiert ist, sollte diese Funktion aktiviert werden, um den Fehlerstrom zu reduzieren, der während des Betriebs des Wechselrichters erzeugt wird. Dadurch werden Fehlfunktionen des AC- Schalters verhindert. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 89 Dieser Parameter wird angezeigt, wenn PV-Modulart auf Kristallines Silizium gesetzt ist. Wählen Sie die Option PV- positiver Offset für PV-Module des Typs P aus. Wählen Sie PV+ negativer Offset für PV- Module des Typs N aus. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 90 Wechselrichters über Nacht in den Ruhezustand, was den Stromverbrauch reduziert. MBUS-Kommunikation Für Wechselrichter, die sowohl die RS485- als auch die MBUS- Kommunikation unterstützen, wird empfohlen, diesen Parameter auf Deaktivieren einzustellen, um den Stromverbrauch zu senken. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 91: Integrierte Pid-Rückgewinnung

    PV-Anlage vom PV-Modulhersteller bestätigen, dass die Richtung der Anti-PID- Spannungskompensation des PV-Moduls die des PV– positiven Offsets ist. Anderenfalls können die PV-Module beschädigt werden. Vorgehensweise Schritt 1 Wählen Sie Einstellungen > Funktionsparameter. Der Bildschirm für die Parametereinstellungen wird angezeigt. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Parameter eingestellt werden. PID netzunabhängige Reparatur Legt fest, ob die netzunabhängige PID-Reparatur tagsüber aktiviert tagsüber werden soll. Wenn Betriebsmodus PID nicht auf Deaktivieren gesetzt ist, kann der Parameter eingestellt werden. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 93: Afci

    Ein nicht ordnungsgemäßer Anschluss oder Beschädigungen von PV-Modulen oder Kabeln können Lichtbögen verursachen, die zu Bränden führen können. SUN2000-Geräte von Huawei bieten eine einzigartige Bogenerkennung gemäß UL 1699B-2018 als Schutz vor Bediener- und Sachschäden. Diese Funktion ist standardmäßig aktiviert. Der SUN2000 erkennt automatisch Lichtbögen.

  • Seite 94: Operationen Mit Bezug Auf Den Speziellen Benutzer

    Stellen Sie sicher, dass die DC-Seite des SUN2000 unter Spannung gesetzt ist, bevor Sie die Stromnetzparameter, Schutzparameter, Funktionsparameter und Leistungsanpassungsparameter einstellen. 7.1.5.1 Einstellen der Stromnetzparameter Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Netzparameter, um die Netzparameter einzustellen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 Gibt an, ob der Wechselrichter automatisch starten soll, nachdem das des Netzes Stromnetz wiederhergestellt ist. Verbindungszeit nach Legt die Zeit nach der Wiederherstellung des Stromnetzes (in Netzwiederherstellung (s) Sekunden) fest, nach deren Verstreichen der Wechselrichter neu startet. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 96: Einstellung Der Schutzparameter

    Gibt den Spannungs-Schwellenwert für die Beendigung der Blindleistungskompensation (cosφ- Blindleistungskompensation auf Grundlage der cosφ-P-Kurve an. P) (%) ----Ende 7.1.5.2 Einstellung der Schutzparameter Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Schutzparameter, um die Schutzparameter einzustellen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 97 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 7 Mensch-Maschine-Interaktionen Abbildung 7-14 Schutzparameter Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 98 Gibt die Dauer für Netzunterfrequenzschutz der Stufe-N an. ANMERKUNG N kann 1, 2, 3, 4 oder 5 sein. Aktiver Inselschutz Gibt an, ob die Funktion zum Schutz vor aktiver Inselbildung aktiviert werden soll. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 99: Einstellen Der Funktionsparameter

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 7 Mensch-Maschine-Interaktionen 7.1.5.3 Einstellen der Funktionsparameter Vorgehensweise Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Funktionsparameter, um die Funktionsparameter einzustellen. Abbildung 7-15 Funktionsparameter Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 Wert des Schwellenwert des LVRT- Nullstrommodus während LVRT. Andernfalls wird der Modus verwendet, der in LVRT-Modus konfiguriert ist. Dieser Parameter wird angezeigt, wenn LVRT auf Aktivieren eingestellt ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 Dieser Parameter wird angezeigt, wenn HVRT auf Aktivieren eingestellt ist. Netzspannungs-Schutzschild Gibt an, ob die Unterspannungsschutz-Funktion während des LVRT während VRT oder HVRT abgeschirmt werden soll. Dieser Parameter wird angezeigt, wenn LVRT oder HVRT auf Aktivieren eingestellt ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 Gibt die Dauer für den schrittweisen Anstieg der Leistung beim Neustart des Wechselrichters nach Wiederherstellung des Stromnetzes TCP-Heartbeat-Intervall (s) Gibt das Zeitlimit des TCP-Links für die Verbindung des Solarwechselrichters zum Managementsystem an. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 103: Festlegen Von Leistungsanpassungsparametern

    Gibt das Zeitlimit für die Verbindung des Solarwechselrichters zum Anwendungsschicht (min) Managementsystem an. ----Ende 7.1.5.4 Festlegen von Leistungsanpassungsparametern Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Leistungsanpassung,um die Parameter für Leistungsanpassung einzustellen. Abbildung 7-16 Leistungsanpassung Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 Wechselrichter eine Blindleistung ab, die auf der Einstellung des Parameters Nächtliche Blindleistungskomp. basiert. Andernfalls führt der Wechselrichter den Remote-Planungsbefehl aus. Dieser Parameter wird angezeigt, wenn Nächtlicher Blindleistungsausgang auf Aktivieren gesetzt ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 105 Stellen Sie vor dem Festlegen dieses Parameters sicher, dass die folgende Bedingung erfüllt ist: Freq zum Beenden der OF- Reduzierung ≤ Freq zum Auslösung der OF-Reduzierung < Abschaltfrequenz von Überfrequenzminderung. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 Parameters, wird die Planungsfunktion der Q-U-Kennlinie aktiviert. Q-U-Kennlinie Der Wechselrichter passt Q/S (das Verhältnis der Ausgangs- Blindleistung zur Scheinleistung) in Echtzeit an, basierend auf U/ Un(%) (das Verhältnis der tatsächlichen Netzstromspannung zur Nennstromspannung). Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 107: Optional) Installieren Des Smart Dongles

    Wenn Sie die SIM-Karte entfernen, drücken Sie die Karte nach innen, um sie auszuwerfen. l Achten Sie beim Wiedereinsetzen der Abdeckung des Smart Dongle darauf, dass der Verschluss wieder einrastet. Schritt 2 Befestigen des Smart Dongles. Abbildung 7-17 Montage des Smart Dongles. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 108: Betrieb Mit Einem Usb-Stick

    (Optional) Die Boot-Skriptdatei kann als .txt-Datei geöffnet werden, wie in Abbildung 7-18 dargestellt. Abbildung 7-18 Boot-Skriptdatei Bedeutung Anmerkungen Benutzername l Fortgeschrittener Benutzer: Ingenieur l Spezieller Benutzer: Admin Chiffretext Der Chiffretext variiert je nach Anmeldepasswort der SUN2000-APP. Gültigkeitsdau er des Skripts Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 109: Bedeutung

    Ein Vorgang mit einem USB-Stick ist fehlgeschlagen. Dauerhaft grün Ein Vorgang mit einem USB-Stick wurde erfolgreich durchgeführt. Schritt 5 Schließen Sie den USB-Stick an einen Computer an und prüfen Sie die exportierten Daten. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 110: Importieren Von Konfigurationen

    Tabelle 7-10 Beschreibung der LED-Anzeigen LED-Anzeige Status Bedeutung Grün aus Es werden keine Vorgänge mit dem USB- Stick durchgeführt. Grünes Blinken in langen Abständen Es wird ein Vorgang mit dem USB-Stick durchgeführt. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 111: Exportieren Von Daten

    Vorgänge mit dem USB- Stick durchgeführt. Grünes Blinken in langen Abständen Es wird ein Vorgang mit dem USB-Stick durchgeführt. Grünes Blinken in kurzen Abständen Ein Vorgang mit einem USB-Stick ist fehlgeschlagen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 112: Durchführen Eines Upgrades

    Vergewissern Sie sich, dass der Chiffretext in der Boot-Skriptdatei mit dem Anmeldepasswort der SUN2000-App übereinstimmt. Wenn diese nicht übereinstimmen und Sie den USB-Stick fünfmal hintereinander angeschlossen haben, wird das Benutzerkonto 10 Minuten lang gesperrt. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 113 Kontrollleuchte 1 Minute lang in langen Abständen (1 s lang ein und 1 s lang aus) grün, bis sie dauerhaft leuchtet. Dies weist darauf hin, dass das Upgrade erfolgreich war. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 114: Instandhaltung

    Betrieb mit der App oder im SmartLogger- oder NMS-Benutzerhandbuch. Schritt 2 Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz aus. Schritt 3 Schalten Sie alle DC-Schalter AUS. ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 115: Zur Fehlerbehebung Ausschalten

    Schritt 5 Öffnen Sie die Tür des Wartungsfachs, montieren Sie eine Stützschiene und messen Sie mit einem Multimeter die Spannung zwischen dem AC-Klemmenblock und der Erdung. Stellen Sie sicher, dass die AC-Seite des Solarwechselrichters nicht angeschlossen ist. Schritt 6 Schalten Sie alle DC-Eingangsschalter des Solarwechselrichters aus. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 116: Routinewartung

    Wenn Sie die Tür des Wartungsfachs unter regnerischen oder verschneiten Bedingungen öffnen, treffen Sie Schutzmaßnahmen, um zu verhindern, dass Regen oder Schnee in das Wartungsfach eindringt. Öffnen Sie die Tür des Wartungsfachs nicht, sofern dies nicht zwingend erforderlich ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 117 Zuverlässigkeit der Erdungskabel müssen fest Die erste Überprüfung Erdung angeschlossen sein. muss sechs Monate nach der ersten Inbetriebnahme erfolgen. Von da an kann das Intervall sechs bis zwölf Monate betragen. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 118: Fehlerbehebung

    Geringfügig: Einige Komponenten weisen Fehler auf, ohne dass die netzgekoppelte Stromerzeugung beeinträchtigt wird. Warnung: Der Solarwechselrichter funktioniert ordnungsgemäß. Die Ausgangsleistung nimmt ab oder einige Autorisierungsfunktionen schlagen aufgrund von externen Faktoren fehl. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 119 Sie, bis die Sonneneinstrahlungs- stärke über Nacht nachlässt und der PV-String-Strom auf unter 0,5 A zurückgeht. Schalten Sie anschließend die Gleichstromschalter aus und korrigieren Sie die Verbindung des PV-Strings. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 120 Gleichstromschalter aus, und fügen Sie mehr PV-Module hinzu. 2. Überprüfen Sie, ob der PV- String im Schatten liegt. 3. Prüfen Sie, ob die Leerlaufspannung des PV- Strings normal ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 121 Spannung zwischen dem Wechselrichter-PV+ und der Masse unter 0 V liegen, um die Alarme zu löschen.) 4. Sollte der Alarm weiterhin bestehen, wenden Sie sich an den technischen Kundendienst von Huawei. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 122 1. Das Stromnetz ist ausgefallen. 2. Überprüfen Sie, ob der AC- 2. Der Wechselstromkreis ist nicht Stromkreis nicht angeschlossen oder der AC- angeschlossen ist oder ein AC- Schalter ist aus. Schalter aus ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 123 Einwilligung des lokalen Stromnetzbetreibers die Schwelle für den Unterspannungsschutz des Stromnetzes zu ändern. 3. Bleibt der Fehler über einen längeren Zeitraum bestehen, überprüfen Sie den AC- Leistungsschalter und das AC- Ausgangsstromkabel. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 124 Ausgangsstromkabel korrekt angeschlossen ist. Wenn die AC-Ausgangsstromkabel korrekt angeschlossen ist, der Alarm jedoch weiterhin besteht und sich negativ auf den Energieertrag der PV-Anlage wirkt, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 125 Stromnetzbetreiber. Ist dies der Fall, melden Sie sich bei der Smartphone-App, beim SmartLogger oder beim NMS an, um mit der Zustimmung des lokalen Stromnetzbetreib- ers die Schwelle für den Überfrequenzschutz des Stromnetzes zu ändern. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 126 Normalisierung des Stromnetzes erkannt hat. 2. Wenn der Alarm häufig auftritt, prüfen Sie, ob die Netzfrequenz im zulässigen Bereich liegt. Wenn dies nicht der Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 127 Betrieb nach Behebung des Fehlers automatisch wieder auf. 2. Wenn der Alarm häufig auftritt oder weiterhin besteht, überprüfen Sie, ob die Impedanz zwischen dem PV- String und dem Erdungskabel zu niedrig ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 128 Schaltung ist nicht gut gegen Erde ordnungsgemäß angeschlossen isoliert. ist. 3. Wenn in einer feuchten oder regnerischen Umgebung feststeht, dass die Impedanz kleiner ist als der Standardwert, setzen Sie den Parameter Isolationswider- standsschutz zurück. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 129 Ursachen-ID = 1 1. Beantragen Sie eine neue abgelauf Lizenz. 1. Für die Privileg-Lizenz hat die Nachlauffrist begonnen. 2. Laden Sie eine neue Lizenz. 2. Die Privileg-Funktion wird in Kürze ungültig. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 130 2. Überprüfen Sie, ob die Kommunikationsparameter für den Leistungsmesser die gleichen wie bei den RS485- Konfigurationen für den Solarwechselrichter sind. 3. Überprüfen Sie, ob der Leistungsmesser eingeschaltet ist und ob das RS485- Kommunikationskabel angeschlossen ist. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 131 Masse. Tritt ein Kurzschluss auf oder ist die Isolierung unzureichend, beheben Sie den Fehler. 2. Sollte der Alarm weiterhin bestehen, wenden Sie sich an Ihren Händler oder an den technischen Kundendienst von Huawei. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 132 Die beiden Relais auf dem Brett sind Solarwechselrichter mit dem offen geschlossen. Stromnetz verbunden ist. Sollte der Fehler weiterhin bestehen, wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 133: Austausch Eines Lüfters

    Kundendienst von Huawei. ANMERKUNG Wenn sich die Fehler mit den in der Spalte Vorschläge aufgeführten Maßnahmen nicht beheben lassen, wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. 8.5 Austausch eines Lüfters V ORSICHT l Schalten Sie den Wechselrichter aus, bevor Sie mit dem Austausch eines Lüfters beginnen.
  • Seite 134 Schritt 4 Entfernen Sie die Kabelbinder vom defekten Lüfter. LÜFTER 1 defekt Abbildung 8-6 Entfernen der Kabelbinder für LÜFTER 1 LÜFTER 2 defekt Abbildung 8-7 Entfernen der Kabelbinder für LÜFTER 2 LÜFTER 3 defekt Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 135 Schritt 7 Binden Sie die Lüfterkabel zusammen. Bindepositionen für LÜFTER 1 Abbildung 8-11 Zusammenbinden der Kabel für LÜFTER 1 Bindepositionen für LÜFTER 2 Abbildung 8-12 Zusammenbinden der Kabel für LÜFTER 2 Bindepositionen für LÜFTER 3 Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 136 Schritt 9 Schließen Sie die Kabel gemäß den Kabeletiketten ordnungsgemäß an und binden Sie die Kabel zusammen. Abbildung 8-15 Neuanschließen und Zusammenbinden der Kabel Schritt 10 Schieben Sie die Lüfterablage in den Slot und ziehen Sie die Schraube an. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 137: Den Dc-Schalter Laden

    Schritt 1 Die Muttern der RESET-Tasten unterhalb der drei DC-Schalter lösen. Schritt 2 Die RESET-Tasten bis zum Anschlag drücken und dann die Muttern der RESET-Tasten festziehen. Abbildung 8-17 Den DC-Schalter laden (DC SWITCH 1 wird als Beispiel verwendet) ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 138: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemäß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 139: Technische Daten

    540 bis 800 V 540 bis 800 V (380 540 bis 800 V Spannungsbere V/400 V) und 625 (415 V) ich bei Volllast bis 850 V (480 V) 625 bis 850 V (480 V) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 140 V/400 V und 277 und 277 V/480 sspannung V/480 V, (Phasenspann ung oder 3 W + (N) 3 W + (N) 3 W + (N) + PE 3 W + (N) Netzspannun Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 141 Wenn der Neutralleiter verwendet wird, setzen Sie Ausgangsmodus auf „Dreiphasig vieradrig“. Schutz Element SUN2000-125 SUN2000-110 SUN2000-100 SUN2000-100KTL SUN2000-100 KTL-M0 KTL-M0 KTL-M0 KTL-INM0 AFCI Optional PID- Optional Rückgewinnu Eingang des Unterstützt DC-Schalters Schutz vor Unterstützt Inselbildung Ausgangs- Unterstützt Überstromsch Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 142: Display Und Kommunikation

    Allgemeine Parameter Element SUN2000-125 SUN2000-110 SUN2000-100 SUN2000-100KTL SUN2000-100 KTL-M0 KTL-M0 KTL-M0 KTL-INM0 Maße (H x B 1035 mm x 700 mm x 365 mm x T) Nettogewicht ≤ 81kg ≤ 90kg Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 143 -25 °C bis +60 °C eratur Kühlmodus Intelligente Luftkühlung Höchste 4.000 m Einsatzhöhe Relative 0 % bis 100 % rel. Luftfeuchtigkeit Luftfeuchtigk Eingangsstec Staubli MC4 kverbinder Ausgangsstec Crimpmodul + Kabelschuhs-/DT-Klemme kverbinder IP-Schutzart IP66 Topologie Transformatorlos Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 144: A Sichern Der Y-Zweig-Stecker

    Nehmen Sie eine Kabelrinne, die an der Basisgröße des Solarwechselrichters und der Verkabelung der Y-Zweig-Stecker ausgerichtet ist. Material: korrosionsbeständiges Material für Außenbereiche Tragfähigkeit: ≥ 10 kg Abbildung A-1 Empfohlene Abmessungen Schritt 1 Installieren Sie eine Kabelrinne. Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 145 Methode 2: Verwendung eines Trägers Bereiten Sie einen Träger vor, der an der Basisgröße des Solarwechselrichters und der Verkabelung der Y-Zweig-Stecker ausgerichtet ist. Material: korrosionsbeständiges Material für Außenbereiche Tragfähigkeit: ≥ 10 kg Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 146 A Sichern der Y-Zweig-Stecker Abbildung A-4 Empfohlene Abmessungen Schritt 1 Installieren Sie einen Träger. Abbildung A-5 Installieren eines Trägers Schritt 2 Binden Sie die Y-Zweig-Stecker an den Träger. Abbildung A-6 Binden der Y-Zweig-Stecker ----Ende Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 147: B Netzcode

    UTE C Frankreich Unterstützt 15-712-1(A) (Kontinent) UTE C Frankreich Unterstützt 15-712-1(B) (Inseln) UTE C Frankreich Unterstützt 15-712-1(C) (Inseln) Bulgarien Unterstützt 0126-1-1-BU Griechenland Unterstützt 0126-1-1- (Kontinent) GR(A) Griechenland Unterstützt 0126-1-1- (Inseln) GR(B) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 148 (50 Hz) Custom (50 Reserviert Unterstützt Unterstützt Unterstützt Unterstützt Custom (60 Reserviert Unterstützt Unterstützt Unterstützt Unterstützt CEI0-16 Italien Unterstützt CHINA-MV China Unterstützt Unterstützt Unterstützt Mittelspannung snetz TAI-PEA Thailand PEA Unterstützt Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 149 TAI-PEA- Thailand PEA- Unterstützt MV480 Mittelspannung snetz TAI-MEA- Thailand Unterstützt MV480 MEA- Mittelspannung snetz EN50438- Dänemark Unterstützt DK-MV480 Mittelspannung snetz C11/C10- Belgien Unterstützt MV480 Mittelspannung snetz Philippines Philippinen Unterstützt Niederspannun gsnetz Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 150 ANRE- Rumänien Unterstützt MV480 Mittelspannung snetz PO12.3- Spanien Unterstützt MV480 Mittelspannung snetz EN50438_IE- Irland Unterstützt MV480 Mittelspannung snetz EN50438_IE Irland Unterstützt Niederspannun gsnetz IEC61727-50 Indien 500 V Unterstützt Hz-MV500 Mittelspannung snetz Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 151 Brasilien Unterstützt 16149- Mittelspannung MV480 snetz INDIA Indien Unterstützt Niederspannun gsnetz INDIA- Indien Unterstützt MV500 Mittelspannung snetz SA_RPPs Südafrika Unterstützt Niederspannun SA_RPPs- Südafrika Unterstützt MV480 Mittelspannung Malaysian Malaysia Unterstützt Niederspannun gsnetz Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 152 Unterstützt MV480 Mittelspannung snetz BANGLADE Bangladesch Unterstützt Niederspannun gsnetz BANGLADE Bangladesch Unterstützt SH-MV480 Mittelspannung snetz EN50438-NL- Niederlande Unterstützt MV480 Mittelspannung snetz Fuel_Engine_ DG-Netz Unterstützt Unterstützt Unterstützt Unterstützt Grid Hybridsystem (50 Hz) Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 153 Mittelspannung G99-TYPEA- Vereinigtes Unterstützt Königreich G99_TypeA_L G99-TYPEB- Vereinigtes Unterstützt Königreich G99_TypeB_L G99-TYPEB- Vereinigtes Unterstützt Königreich G99_TypeB_H G99-TYPEB- Vereinigtes Unterstützt HV-MV480 Königreich G99_TypeB_H Mittelspannung snetz G99-TYPEA- Unterstützt G99_TypeA_H EN50549- Irland Unterstützt MV400 Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 154 Mittelspannung snetz VDE-AR- Deutschland Unterstützt Unterstützt N4110- Mittelspannung MV480 snetz Spanien Unterstützt NTS-MV480 Spanien Unterstützt Mittelspannung C10/11- Belgien Unterstützt MV400 Mittelspannung snetz Indien CEA Unterstützt Niederspannun CEA-MV480 Indien CEA Unterstützt Mittelspannung Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 155: C Domänennamensliste Der Managementsysteme

    C Domänennamensliste der Managementsysteme Domänennamensliste der Managementsysteme ANMERKUNG Die Liste unterliegt Änderungen. Tabelle C-1 Domänennamen der Managementsysteme Domänenname Datentyp Szenario intl.fusionsolar.huawei.com Öffentliche IP-Adresse FusionSolar-Hosting-Cloud ANMERKUNG Der Domänenname ist kompatibel mit cn.fusionsolar.huawei.com (Chinesisches Festland). Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.

  • Seite 156: Akronyme Und Abkürzungen

    California Energy Commission Concentrated Photovoltaics, Konzentrierte Photovoltaik- Technologie Light Emitting Diode, Leuchtdiode MBUS Monitoring Bus, Überwachungsbus Maximum Power Point, maximaler Leistungspunkt MPPT Maximum Power Point Tracking, Verfolgung von mehreren maximalen Leistungspunkten Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
  • Seite 157 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch D Akronyme und Abkürzungen Potential Induced Degradation, spannungsinduzierte Degradation Photovoltaik RCMU Residual Current Monitoring Unit, Fehlerstrom- Überwachungseinheit WEEE Waste Electrical and Electronic Equipment, Richtlinie über Elektro- und Elektronik-Altgeräte Ausgabe 06 (2021-09-28) Copyright © Huawei Technologies Co., Ltd.
