Huawei SUN2000 Kurzanleitung Seite 25

6

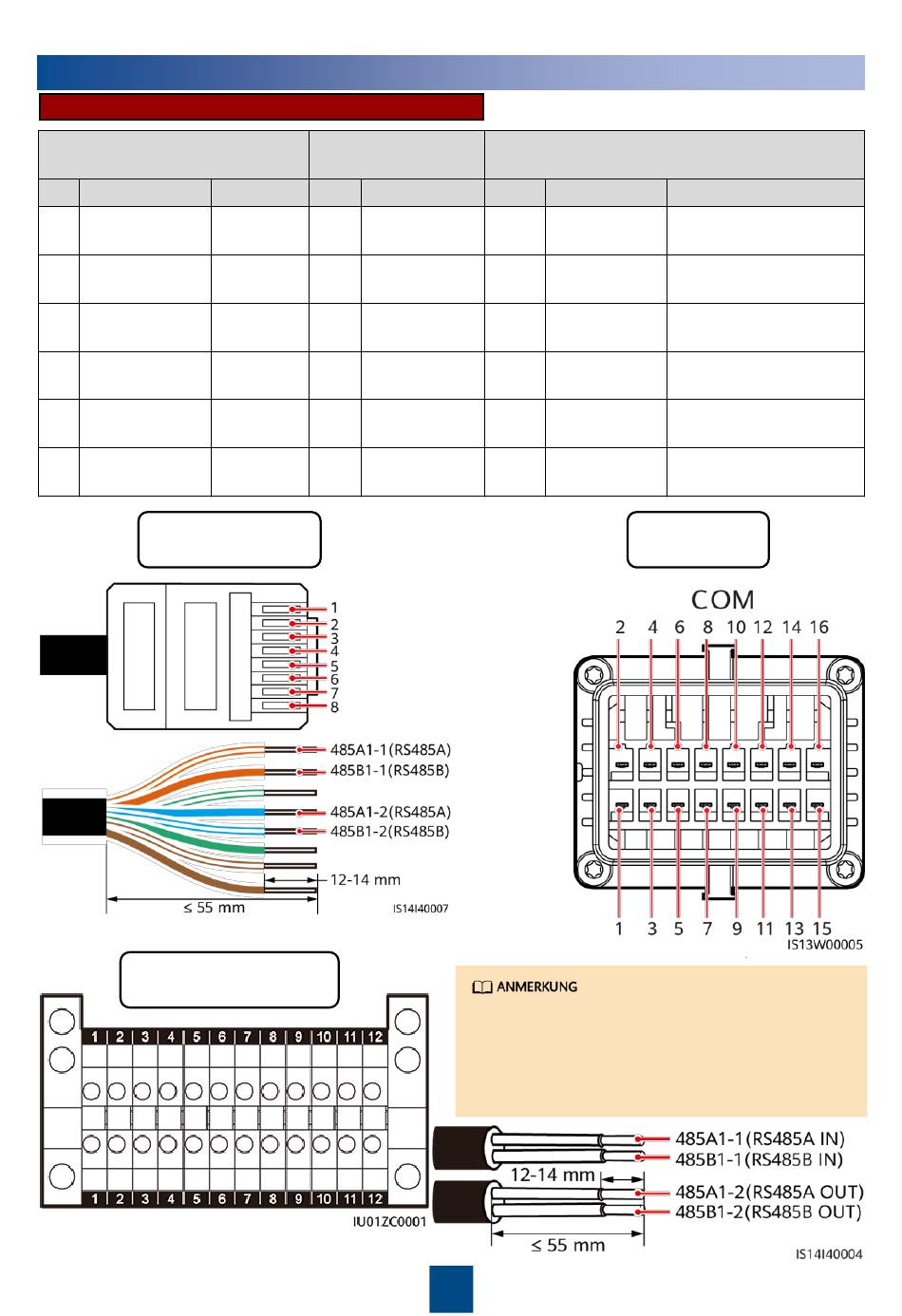

Anschließen der Signalkabel
Signalbenennungen des COM-Anschlusses
RJ45-Netzwerkanschluss vor
dem Ersetzen
Nr. Farbe
1 Weiß und
Orange
4 Blau
2 Orange
5 Weiß und Blau RS485B
– –
– –
Netzwerkanschluss
vor dem Ersetzen
Klemmleiste vor dem
Ersetzen
Klemmleiste vor
dem Ersetzen
Funktion Nr. Funktion
RS485A 5 RS485A IN
RS485A 6 RS485A OUT
RS485B 7 RS485B IN
8 RS485B OUT
– – –
– – –
SUN2000-(15KTL-50KTL)-M3 (COM-
Anschluss)
Nr. Benennung
1 485A1-1
2 485A1-2
3 485B1-1
4 485B1-2
5 PE
6 PE
In den Abbildungen des RJ45-Steckverbinders liegt
die Oberfläche ohne das Befestigungselement
oben. Falls die Farben und Funktionen der Kabel
nicht übereinstimmen, verbinden Sie die Kabel
entsprechend ihrer Funktionen.
24
Funktion
RS485-
Differenzialsignal +
RS485-
Differenzialsignal +
RS485
Differenzialsignal –
RS485
Differenzialsignal –
Erdung der
Abschirmungsschicht
Erdung der
Abschirmungsschicht
Nach dem
Ersetzen
