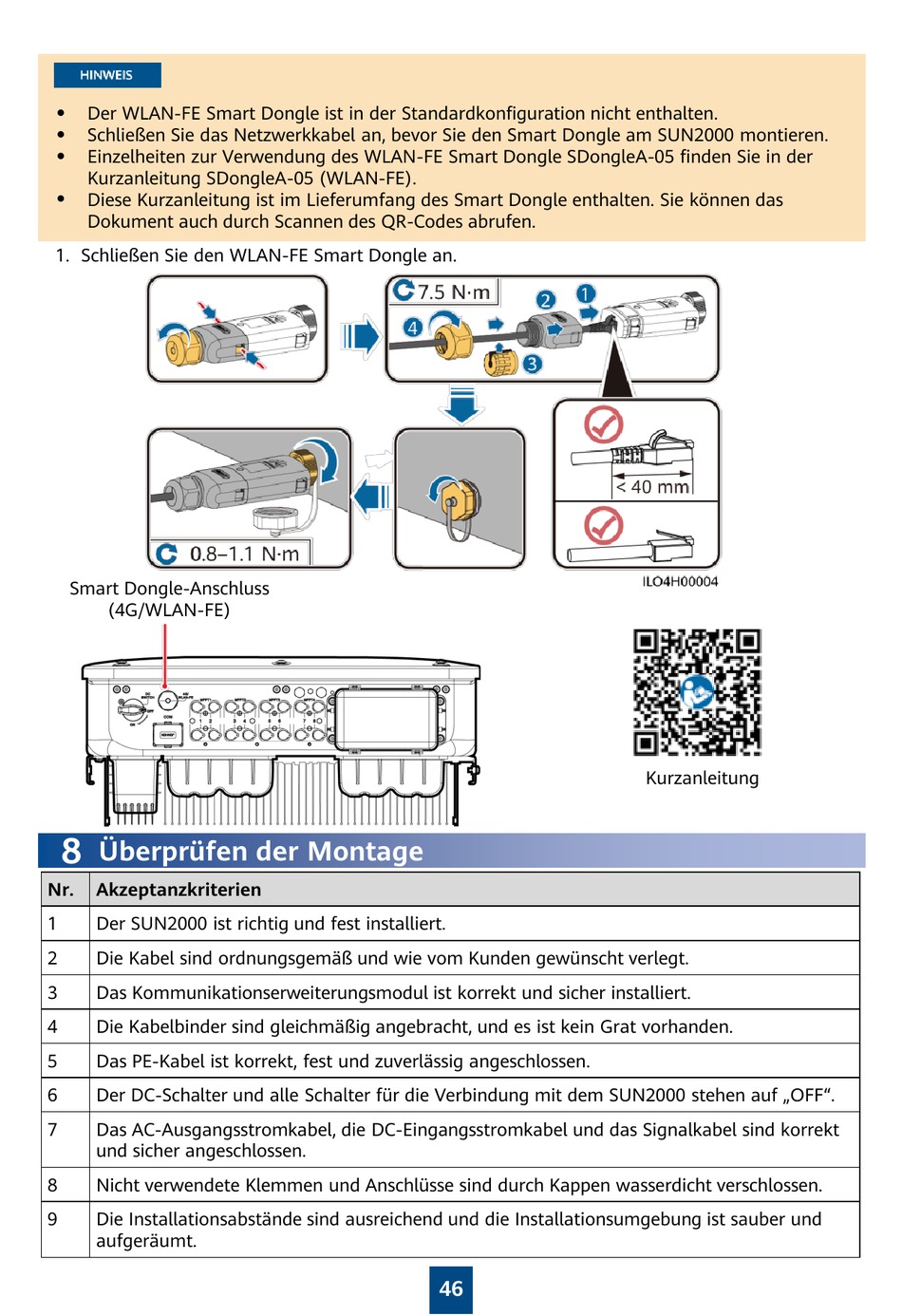

Huawei SUN2000 Kurzanleitung Seite 47

Der WLAN-FE Smart Dongle ist in der Standardkonfiguration nicht enthalten.

Schließen Sie das Netzwerkkabel an, bevor Sie den Smart Dongle am SUN2000 montieren.

Einzelheiten zur Verwendung des WLAN-FE Smart Dongle SDongleA-05 finden Sie in der

Kurzanleitung SDongleA-05 (WLAN-FE).
Diese Kurzanleitung ist im Lieferumfang des Smart Dongle enthalten. Sie können das

Dokument auch durch Scannen des QR-Codes abrufen.
1. Schließen Sie den WLAN-FE Smart Dongle an.
Smart Dongle-Anschluss
(4G/WLAN-FE)
8
Ü berprüfen der Montage
Nr. Akzeptanzkriterien
1 Der SUN2000 ist richtig und fest installiert.
2 Die Kabel sind ordnungsgemäß und wie vom Kunden gewünscht verlegt.
3 Das Kommunikationserweiterungsmodul ist korrekt und sicher installiert.
4 Die Kabelbinder sind gleichmäßig angebracht, und es ist kein Grat vorhanden.
5 Das PE-Kabel ist korrekt, fest und zuverlässig angeschlossen.
6 Der DC-Schalter und alle Schalter für die Verbindung mit dem SUN2000 stehen auf „OFF".
7 Das AC-Ausgangsstromkabel, die DC-Eingangsstromkabel und das Signalkabel sind korrekt
und sicher angeschlossen.
8 Nicht verwendete Klemmen und Anschlüsse sind durch Kappen wasserdicht verschlossen.
9 Die Installationsabstände sind ausreichend und die Installationsumgebung ist sauber und
aufgeräumt.
46
Kurzanleitung
