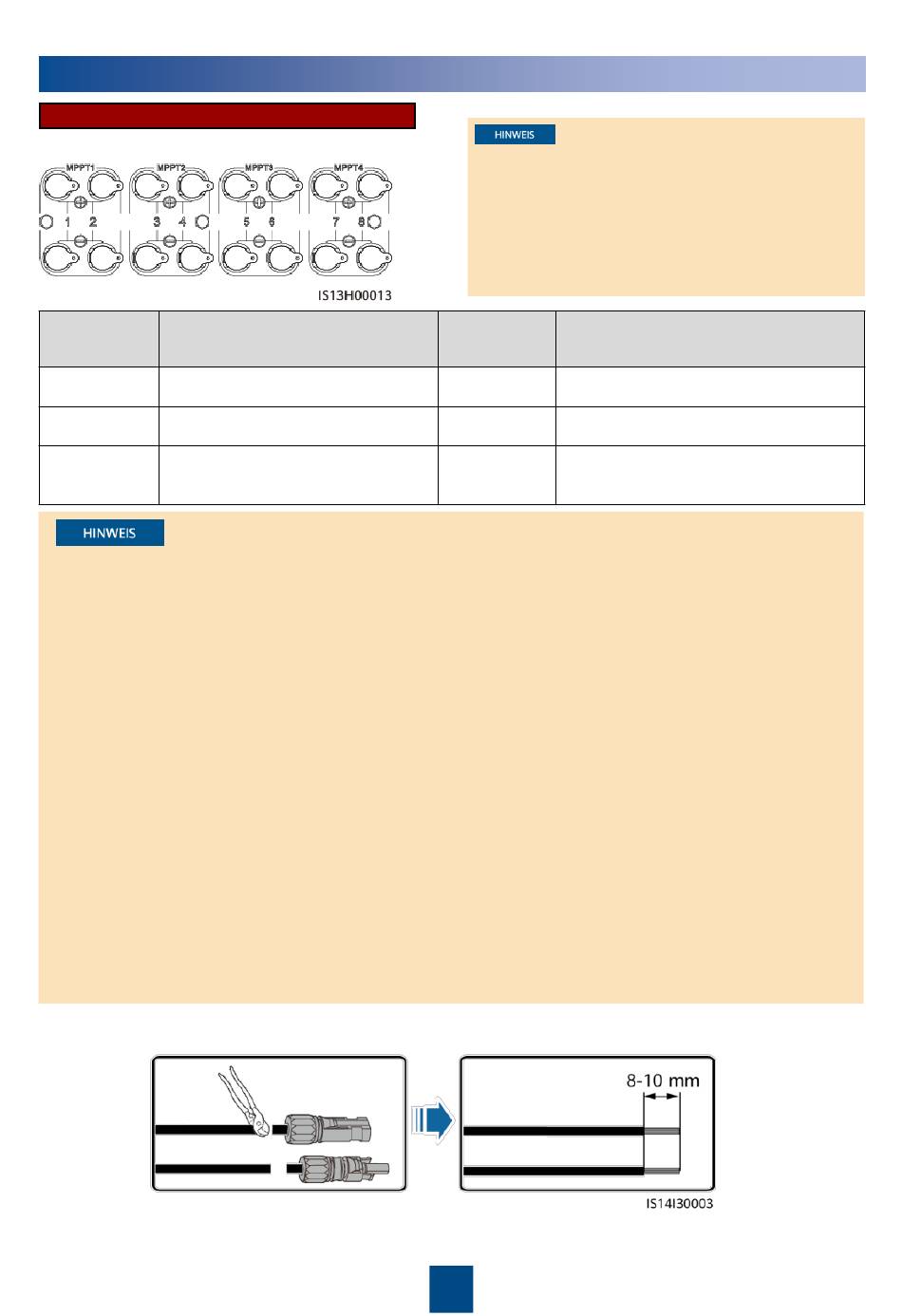

Anschließen der DC-Eingangskabel
Auswahl der DC-Eingangsklemmen
Anzahl der
Klemme
Eingänge
1
PV1-PV6
3
PV1, PV3 und PV5
5
PV1, PV2, PV3, PV4 und PV5
1. Vergewissern Sie sich vor dem Anschließen der DC-Eingangsstromkabel, dass die ursprünglichen
DC- Steckverbinder abgeschnitten wurden. Wenn der ursprüngliche DC-Steckverbinder direkt mit
einem SUN2000-(15KTL-50KTL)-M3 verbunden wird, kann der Wechselrichter durchbrennen.
2. Verwenden Sie die Plus- und Minus-Stäubli-MC4-Metallklemmen und DC-Steckverbinder, die im
Lieferumfang des SUN2000 enthalten sind. Die Verwendung von inkompatiblen Plus- und
Minus-Metallklemmen und DC-Steckverbindern kann schwerwiegende Folgen haben. Der
verursachte Schaden am Gerät wird nicht von der Garantie abgedeckt.
3. Es wird empfohlen, das Crimpwerkzeug PV-CZM-22100 (Stäubli) zu verwenden und dieses nicht mit
dem Positionierungsblock zu verwenden. Es kann sonst zu Schäden an den Metallklemmen kommen.
Es wird empfohlen, den Gabelschlüssel PV-MS (Stäubli) oder PV-MS-HZ (Stäubli) zu verwenden.
4. Stellen Sie sicher, dass der PV-Modulausgang gut gegen Erde isoliert ist.
5. Die DC-Eingangsspannung des SUN2000 darf unter keinen Umständen 1100 V DC überschreiten.
6. Kennzeichnen Sie vor dem Anschließen der DC-Eingangsstromkabel die Kabelpolung, um
sicherzustellen, dass die Kabel richtig angeschlossen werden.
7. Wenn ein DC-Eingangsstromkabel verpolt angeschlossen ist und der DC-Schalter eingeschaltet wird,
nehmen Sie nicht sofort Maßnahmen am DC-Schalter bzw. den positiven/negativen Verbindern vor.
Andernfalls kann das Gerät beschädigt werden. Der verursachte Schaden am Gerät wird von keiner
Garantie abgedeckt. Warten Sie, bis die Sonneneinstrahlungsstärke bei Nacht nachlässt und der
PV-String-Strom auf unter 0,5 A zurückgeht. Stellen Sie anschließend den DC-Schalter auf „OFF",
ziehen Sie die Plus- und Minus-Steckverbinder ab und korrigieren Sie die Polarität des DC-
Eingangsstromkabels.
1. Schneiden Sie die ursprünglichen DC-Steckverbinder ab.
Im Ersatzteilszenario können die DC-
Eingangsstromkabel nur an PV1–PV6
angeschlossen werden. Wenn die DC-
Eingangsstromkabel an PV7 oder PV8
angeschlossen werden, können die
Wechselrichterdaten nicht an das
Northbound-Gerät übermittelt werden.
Anzahl der
Klemme
Eingänge
2
PV1, PV3
4
PV1, PV2, PV3 und PV5
6
PV1, PV2, PV3, PV4, PV5 und PV6
