Huawei SUN2000-60KTL-M0 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000-60KTL-M0:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SUN2000-60KTL-M0
Benutzerhandbuch
(Europä ische Version)
Ausgabe
02
Datum
15.10.2018
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-60KTL-M0

Inhaltszusammenfassung für Huawei SUN2000-60KTL-M0

  • Seite 1 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) Ausgabe Datum 15.10.2018 HUAWEI TECHNOLOGIES CO., LTD.
  • Seite 2 Alle anderen in diesem Dokument aufgefü hrten Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber. Beachten Sie: Die erworbenen Produkte, Leistungen und Eigenschaften werden durch den zwischen Huawei und dem Kunden geschlossenen Vertrag geregelt. Es ist mö glich, dass sä mtliche in diesem Dokument beschriebenen Produkte, Leistungen und Eigenschaften oder Teile davon nicht durch den Umfang des Kaufvertrags oder den Nutzungsbereich abgedeckt sind.

  • Seite 3: Über Dieses Dokument

    Zweck In diesem Dokument werden die Montage, elektrischen Anschlü sse, Inbetriebnahme, Wartung und Fehlerbehebung des SUN2000-60KTL-M0 (kurz SUN2000) beschrieben. Vor der Montage und Inbetriebnahme des SUN2000 mü ssen Sie sich mit den Merkmalen, Funktionen und Sicherheitshinweisen in diesem Dokument vertraut machen.

  • Seite 4: Beschreibung

    5.4 Anschließ en des AC-Ausgangsstromkabels. Aktualisiert: 7.2.1.3 Einstellen der Funktionsparameter. Aktualisiert: Fehlerbehebung. Aktualisiert: 10 Technische Vorgaben. Version01 (28.02.2018) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 5: Inhaltsverzeichnis

    5.4 Anschließ en des AC-Ausgangsstromkabels ........................ 37 5.5 Anschließ en der DC-Eingangsstromkabel ........................44 5.6 Installieren des Kommunikationskabels ........................50 5.6.1 Beschreibung des Kommunikationsmodus ......................50 5.6.2 Installieren des RS485-Kommunikationskabels ...................... 52 Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 6 9.1 Entfernen des SUN2000 ............................108 9.2 Verpacken des SUN2000 ............................108 9.3 Entsorgen des SUN2000 ............................108 10 Technische Vorgaben ......................109 A Netzcodes ........................... 113 B Abkürzungen ..........................116 Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 7: Sicherheitshinweise

    Haftung fü r jegliche Folgen, die durch die Verletzung von Sicherheitsvorschriften fü r den Betrieb sowie der Design-, Produktions- und Nutzungsstandards verursacht werden. Haftungsausschluss Huawei ü bernimmt keine Haftung fü r jegliche Folgen, die auf eines der folgenden Ereignisse zurü ckgehen: ...

  • Seite 8: Anforderungen An Die Mitarbeiter

    Stellen Sie vor dem Anschließ en der Kabel an den SUN2000 sicher, dass die Position des SUN2000 gesichert und das Produkt unbeschä digt ist. Anderenfalls kann es zu einem elektrischen Schlag oder Feuer kommen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 9: Wartung Und Austausch

    Bevor Sie den SUN2000 wieder einschalten, beheben Sie jegliche Fehler, die die Sicherheit des SUN2000 gefä hrden kö nnen.  Beachten Sie bei der Wartung die Vorsichtsmaß nahmen bezü glich elektrostatischer Entladung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 10: Überblick

    Der SUN2000 ist fü r den Einsatz in netzgebundenen PV-Anlagen auf Gewerbedä chern und in groß en Werken ausgelegt. In der Regel besteht eine netzgekoppelte PV-Anlage aus dem PV- String, dem SUN2000, der Wechselstrom-Verteilereinheit und dem Trenntransformator. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 11: Unterstützte Stromnetze

    Abbildung 2-1 Netzwerkdiagramm (A) PV-String (B) SUN2000 (C) ACDU (D) Trenntransformator (E) Stromnetz Unterstützte Stromnetze Der SUN2000-60KTL-M0 unterstü tzt die folgenden Stromnetzmodi: TN-S, TN-C, TN-C-S, TT und IT. Abbildung 2-2 Stromnetzmodi Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Beschreibung Des Gerä Ts

    Der SUN2000 ist von allen PV-Strings getrennt oder jede MPPT-Schaltung weist eine DC-Eingangsspannung kleiner 200 V auf. Netzgebundene LED Dauerhaft grü n Der SUN2000 exportiert Strom an das Netz. Der SUN2000 exportiert keinen Strom Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 13 Wenn wä hrend der lokalen Wartung ein Alarm auftritt, zeigt die Alarm/Wartungs-LED zuerst den Status der lokalen Wartung. Nachdem der USB-Stick, das Bluetooth-Modul oder das USB- Datenkabel entfernt wurde, zeigt die LED den Alarmstatus an. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 14: Unteransicht

    RESERVE Innendurchmesser: 14-18 mm USB-Port Reservierte Öffnungen an der Seite des Gehä uses An beiden Seiten des Gehä uses sind zwei M6-Gewindebohrungen reserviert, die fü r die Installation einer Abdeckung dienen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Beschreibung Der Aufkleber

    Lieferumfang des SUN2000 enthaltenen Dokumente durchzulesen. Erdung Dieses Symbol zeigt die Position fü r den Anschluss des PE-Kabels Warnung zum Betrieb Entfernen Sie den Gleichstrom- Eingangssteckverbinder nicht bei laufendem Betrieb des SUN2000. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 16 3. Schalten Sie die zwei DC-Schalter an der Unterseite aus. Aufkleber mit SUN2000- Weist die SUN2000- Seriennummer Seriennummer aus. Aufkleber zum Gewicht Der SUN2000 muss von vier Personen oder mithilfe eines Palettenhubwagens transportiert werden. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Produkt-Typenschild

    Zertifizierungszeichen des Der SUN2000 entspricht TÜV SÜD den Zertifizierungsnormen des TÜV SÜD. CE-Zertifizierungszeichen Der SUN2000 entspricht den CE- Zertifizierungsnormen (Conformité Europé enne). RCM- Der SUN2000 entspricht Zertifizierungszeichen (Australien) Zertifizierungsanforderun gen des australischen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 18: Funktionsprinzipien

    Strings zu verfolgen. Anschließ end wird der Gleichstrom ü ber einen Wechselrichter in dreiphasigen Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstü tzt. Abbildung 2-4 Konzeptdiagramm des SUN2000 Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Arbeitsmodi

    Der SUN2000 wechselt in den Herunterfahrmodus, nachdem ein Fehler oder Herunterfahrbefehl erkannt wurde, und wechselt in den Standby-Modus, wenn erkannt wurde, dass die Ausgangsleistung der PV-Strings fü r den Anschluss an das Stromnetz und die Stromerzeugung unangemessen ist. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 20 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde.  Im Herunterfahrmodus wechselt der SUN2000 in den Standby- Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 21: Lagerung

    Wä hrend der Lagerung sind regelmä ß ige Inspektionen durchzufü hren. Ersetzen Sie gegebenenfalls das Verpackungsmaterial.  Nach lä ngerer Lagerung mü ssen eine Inspektion und Prü fung von qualifizierten Personen durchgefü hrt werden, bevor der SUN2000 in Betrieb genommen wird. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Montage

    Überprü fen Sie sich nach dem Auspacken des Wechselrichters, ob die gelieferten Komponenten intakt sind und der Lieferumfang vollstä ndig ist. Wenden Sie sich bei Schä den oder fehlenden Komponenten an Ihren Lieferanten. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Werkzeuge

    Kopf: 0,6 mm x 3,5 Monta gewer kzeug Utility-Messer Kabelschneider Crimpwerkzeug RJ45-Crimpwerkzeug Modell: H4TC0001 oder H4TC0002; Hersteller: Amphenol Demontageschlü ssel Staubsauger Multimeter Markierstift Modell: H4TW0001; Gleichspannungsmess bereich ≥ 1100 V DC Hersteller: Amphenol Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Ermitteln Der Montageposition

    H4TC0001 dient zum Crimpen von kaltumformenden Kontakten, wä hrend H4TC0002 zum Crimpen von Stempelformkontakten dient. 4.3 Ermitteln der Montageposition 4.3.1 Umweltanforderungen Grundlegende Anforderungen  Der SUN2000 kann in Innen- und Auß enbereich angebracht werden. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Anforderungen An Die Unterkonstruktion

    Montieren Sie den SUN2000 in Wohngegenden nicht an Gipskartonplatten oder an Wä nden aus ä hnlichen Materialien, da diese ü ber eine schwache Schallisolierung verfü gen. Die Betriebsgerä usche des SUN2000 sind deutlich wahrnehmbar. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Platzbedarf

    SUN2000 und zukü nftige Wartungsarbeiten am SUN2000 zu vereinfachen, wird empfohlen, an der Unterseite einen Abstand zwischen 600 mm und 730 mm einzuhalten. Wenn Sie Fragen zu Abstä nden haben, wenden Sie sich an einen lokalen Mitarbeiter der technischen Kundenbetreuung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 27 Wenn mehrere SUN2000-Gerä te zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfü gung steht; wenn nicht genü gend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Abbildung 4-5 Horizontale Montagemethode (empfohlen) Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 4 Montage Abbildung 4-6 Dreiecks-Montagemethode (empfohlen) Abbildung 4-7 Gestapelte Montagemethode (nicht empfohlen) Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 29: Montieren Der Montagehalterung

    Lö cher insgesamt. Zwei kreisfö rmige Lö cher werden bevorzugt. Entfernen Sie vor dem Montieren der Montagehalterung den Sicherheits-Torx- Schraubendreher von der Montagehalterung und bewahren Sie ihn zur spä teren Verwendung auf. Abbildung 4-9 Entfernen eines Torx-Sicherheitsschraubendrehers Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 30: Trä Germontage

    Wasserwaage aus und markieren Sie die Positionen mit einem Markierstift. Abbildung 4-10 Ermitteln der Lochpositionen Schritt 2 Bohren Sie die Lö cher mit einer Schlagbohrmaschine. Es wird Ihnen geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schü tzen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 31 Edelstahlmuttern und flachen Unterlegscheiben. M12x40-Schrauben werden zusammen mit dem SUN2000 bereitgestellt. Wenn die Schraubenlä nge nicht den Montageanforderungen entspricht, bereiten Sie die M12-Schrauben selbst vor und verwenden Sie sie zusammen mit den bereitgestellten M12-Muttern. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Wandmontage

    Schritt 1 Bestimmen Sie anhand der Montagehalterung die Positionen fü r die Bohrlö cher. Richten Sie die Position der Montagebohrungen mithilfe einer herkö mmlichen oder digitalen Wasserwaage aus und markieren Sie die Positionen mit einem Markierstift. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 33 Abbildung 4-14 Bohren eines Lochs und Einsetzen eines Spreizdü bels Vermeiden Sie das Bohren von Lö chern in die Versorgungsleitungen und/oder Kabel, die sich auf der Rü ckseite der Wand befinden. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Montage Des Sun2000

    Abbildung 4-15 Befestigen einer Montagehalterung ----Ende 4.5 Montage des SUN2000 Sicherheitshinweise zur Montage Bevor Sie den SUN2000 installieren, entnehmen Sie ihn aus der Verpackung und bringen Sie ihn in die Installationsposition. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 35 Um Schä den und Verletzungen zu vermeiden, achten Sie darauf, den SUN2000 wä hrend des Anhebens im Gleichgewicht zu halten, da er schwer ist. Schritt 4 Fü hren Sie einen Hebegurt durch die Hebeö sen des SUN2000. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 36 Halten Sie den SUN2000 beim Anheben im Gleichgewicht, damit der SUN2000 nicht mit einer Wand oder anderen Objekten kollidiert. Abbildung 4-17 Anheben eines SUN2000 Die Abbildung dient nur zu Referenzzwecken. Schritt 5 Montieren Sie den SUN2000 auf die Montagehalterung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 37 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 4 Montage Abbildung 4-18 Montieren des SUN2000 an eine Montagehalterung Schritt 6 Ziehen Sie die zwei Diebstahlschutzschrauben mit einem Sicherheits-Torx-Schraubendreher fest. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 38 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 4 Montage Abbildung 4-19 Anziehen der Diebstahlschutzschrauben ----Ende Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Elektrische Anschlüsse

    Wenn ein mit Kupfer verkleidetes Aluminiumkabel verwendet wird, verwenden Sie eine Kupfer-Anschlussklemme.  Wenn ein Kabel mit Aluminiumlegierung eingesetzt wird, verwenden Sie einen Kupfer- Aluminium-Adapterblock oder eine Aluminium-Anschlussklemme mit Unterlegscheibe fü r Kupfer-Aluminium-Adapter. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Öffnen Der Tür Des Wartungsfachs

    Wenn Sie eine Heiß luftpistole verwenden, schü tzen Sie die Gerä te vor dem Versengen. Abbildung 5-1 Crimpen des Kabelschuhs (1) Kabel (2) Kabelader (3) Wä rmeschrumpfschlauch (4) Kabelschuh (5) Hydraulische Crimpzange (6) Heiß luftpistole 5.3 Öffnen der Tür des Wartungsfachs Sicherheitsmaßnahmen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 41 Bei Verlust der Schrauben an der Gehä usetü r finden Sie Ersatzschrauben in dem Beutel mit Montagematerial, der mit der Abdeckung des Induktors im unteren Bereich des Gehä uses verbunden ist. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Abbildung 5-4 Offenhalten der Tü r mit der Stü tzschiene Schritt 3 Entfernen Sie die Abdeckung und hä ngen Sie sie an den Haken der Gehä usetü r. Abbildung 5-5 Entfernen einer Abdeckung ----Ende Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 43: Anschließen Des Ac-Ausgangsstromkabels

    Reststrom den Schwellenwert ü bersteigt, trennt sich der SUN2000 unmittelbar vom Stromnetz. Wenn ein AC-Schalter, der Reststrom erkennen kann, an der Auß enseite des SUN2000-60KTL-M0 installiert ist, sollte der Reststromwert, der den Schalter auslö st, mehr als 660 mA betragen.

  • Seite 44: Montieren Des Pe-Kabels

    Anwendung dieser Tabelle ergibt. Montieren des PE-Kabels Schritt 1 Crimpen Sie einen Kabelschuh. Schritt 2 Sichern Sie das PE-Kabel mithilfe der Erdungsschraube. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 Beschichtung mit Silicagel oder einem Lack um die Erdungsklemme herum auf. ----Ende Anschließen des AC-Ausgangsstromkabels Schritt 1 Entfernen Sie die Verschlusskappe der „AC OUTPUT“-Kabelverschraubung und anschließ end den Stopfen. Schritt 2 Verlegen Sie das Kabel durch die Kabelverschraubung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 46 Schritt 3 Isolieren Sie das AC-Ausgangsstromkabel mit einer Abisolierzange ausreichend weit ab (Mantel und Isolierschicht). Stellen Sie sicher, dass sich der Mantel im Wartungsfach befindet. Abbildung 5-8 Dreiadriges Kabel (ohne Erdungskabel und Neutralleiter) (A) Kabelader (B) Isolierschicht (C) Mantel Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 47 Anschlussklemmen, crimpen Sie einen Kabelschuh am PE-Kabel und verbinden Sie ihn mit der Erdungsschraube. Schritt 4 (Optional) Crimpen Sie einen Kabelschuh am PE-Kabel. Fü hren Sie diesen Schritt durch, wenn das Erdungskabel in das AC-Ausgangsstromkabel integriert ist. Schritt 5 Verbinden Sie das AC-Ausgangsstromkabel. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 Wenn die AC-Ausgangsstromkabel einer Zugkraft ausgesetzt sind, weil der Wechselrichter nicht fest installiert ist, stellen Sie sicher, dass das PE-Kabel das letzte Kabel ist, das der Zugkraft ausgesetzt ist. Abbildung 5-12 Dreiadriges Kabel (ohne Erdungskabel und Neutralleiter) Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 49 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 5 Elektrische Anschlü sse Abbildung 5-13 Vieradriges Kabel (mit Erdungskabel, jedoch ohne Neutralleiter) Abbildung 5-14 Vieradriges Kabel (ohne Erdungskabel, jedoch mit Neutralleiter) Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 50: Anschließen Der Dc-Eingangsstromkabel

    Schritt 7 Entfernen Sie Verschmutzungen aus dem Wartungsfach. Stellen Sie sicher, dass das Wartungsfach frei ist von Kabelresten, Abfä llen oder leitfä higen Stä uben. ----Ende 5.5 Anschließen der DC-Eingangsstromkabel Sicherheitsmaßnahmen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 51: Klemmenbeschreibung

    Gerä teschaden wird nicht von der Garantie abgedeckt. Klemmenbeschreibung Der SUN2000 bietet 12 DC-Eingangsklemmen, wobei die Klemmen 1 bis 6 vom DC Schalter 1 und die Klemmen 7 bis 12 vom DC-Schalter 2 gesteuert werden. Abbildung 5-16 DC-Klemmen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Verwenden Sie die mit dem SUN2000 bereitgestellten Amphenol Helios H4 PV- Steckverbinder. Wenn die Klemmen verloren gegangen sind oder beschä digt wurden, kaufen Sie PV-Steckverbinder des gleichen Modells. Durch inkompatible PV-Steckverbinder beschä digte Gerä te fallen nicht unter Garantie- oder Wartungsvertragsleistungen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 Schä den an den Metallkontakten kommen. Abbildung 5-17 Crimpzange (H4TC0002) (1) Positionsanzeiger Abbildung 5-18 Vorbereiten von Plus- und Minus-Steckverbindern (mit kaltumformenden Kontakten) (1) Positiver Metallkontakt (kaltformend) (2) Negativer Metallkontakt (kaltformend) (3) Positiv-Steckverbinder (4) Negativ-Steckverbinder Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 54 Schritt 2 Verwenden Sie einen Multimeter, um die Gleichspannung zwischen dem positiven und negativen PV-String zu messen und bestä tigen Sie die String-Polaritä t. Der Gleichspannungsmessbereich des Multimeters muss mindestens 1100 V betragen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 55 Schritt 4 Fü hren Sie die Plus- und Minus-Steckverbinder in die entsprechenden Positiv- und Negativ- DC-Eingangsklemmen des SUN2000, bis sie einrasten. Nach dem Einrasten der Plus- und Minus-Steckverbinder in die jeweilige Position wird eine Zugprü fung des DC-Eingangsstromkabels empfohlen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 56: Installieren Des Kommunikationskabels

    SmartLoggers, der eingebetteten WebUI oder der Netzverwaltungssoftware (z. B. NetEco) kö nnen Sie ü ber den PC Informationen zum SUN2000 wie Energieertrag, Alarme und Betriebsstatus abfragen.  Abbildung 5-22 zeigt den Kommunikationsmodus fü r einen einzelnen SUN2000. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 57 Die PLC-Kommunikationsplatine speist die Kommunikationssignale zu Übertragung in die Stromkabel ein. Nä here Einzelheiten zur Installation des PLC-Moduls finden Sie im PLC CCO01A-Benutzerhandbuch oder SmartLogger2000-Benutzerhandbuch. Das im SUN2000 verbaute PLC-Modul erfordert keinen Anschluss von zusä tzlichen Kabeln. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 58: Auswä Hlen Eines Kommunikationsmodus

    Wä hlen Sie in der Praxis nur einen Montagemodus aus. Der Anschluss an der Klemmleiste wird empfohlen. Trennen Sie Kommunikationskabel bei deren Verlegung von Stromkabeln, um starke Signalstö rquellen zu vermeiden. 5.6.2.1 Anschluss an die Klemmleiste Portdefinitionen der Klemmleiste Abbildung 5-24 zeigt eine RS485-Klemmleiste. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 59: Anschließen Von Kabeln An Den Klemmenblock

    Anschließen von Kabeln an den Klemmenblock Schritt 1 Isolieren Sie das Kommunikationskabel mit einer Abisolierzange ausreichend weit ab (Mantel und Isolierschicht). Abbildung 5-25 Abisolieren eines RS485-Kommunikationskabels Schritt 2 Verlegen Sie das Kommunikationskabel durch die Kabelverschraubung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 60 (4) RS485B OUT Schritt 4 Fü hren Sie die Kabel in die Klemmleiste ein und bringen Sie die Schutzschicht am Erdungsanschluss an. Crimpen Sie bei Bedarf den Kabelschuh beim Anschließ en der Kabelabschirmung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 61 Verbinden Sie die Kommunikationskabel mit den Kabeln auf der Innenseite des Wartungsfachs. Abbildung 5-29 Bü ndeln der Kommunikationskabel Schritt 6 Ziehen Sie die Gewindesicherung der Dichtmutter an und dichten Sie die Kabelverschraubung ----Ende Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 62: Anschließen Von Kabeln An Den Rj45-Netzwerkport

    Weiß und Grü n Blau RS485A, Differenzialsignal + RS485B, Differenzialsignal – Weiß und Blau Grü n Weiß und Braun Braun Anschließen von Kabeln an den RJ45-Netzwerkport Schritt 1 Bereiten Sie einen RJ45-Stecker vor. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 63 (7) Weiß und Braun (8) Braun Schritt 2 Verlegen Sie das Kommunikationskabel durch die Kabelverschraubung. Abbildung 5-32 Verlegen eines Kabels Schritt 3 Schließ en Sie den RJ45-Steckverbinder an den RJ45-Netzwerkport im SUN2000- Wartungsfach an. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 Verbinden Sie die Kommunikationskabel mit den Kabeln auf der Innenseite des Wartungsfachs. Abbildung 5-34 Bü ndeln der Kommunikationskabel Schritt 5 Ziehen Sie die Gewindesicherung der Dichtmutter an und dichten Sie die Kabelverschraubung ----Ende Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 65: Optional) Installieren Des Solar-Tracker-Netzkabels

    (Mantel und Isolierschicht). (Stellen Sie sicher, dass sich der Mantel im Wartungsfach befindet.) Abbildung 5-35 Entmanteln eines Kabels (A) Kabelader (B) Isolierschicht (C) Mantel Schritt 2 Verlegen Sie das Kabel durch die Kabelverschraubung. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 66 Schritt 3 Lockern Sie die Minusschraube des Kabelsteckverbinders und schließ en Sie das Netzkabel des Solar-Trackers an. Abbildung 5-37 Anschließ en eines Netzkabels des Solar-Trackers Schritt 4 Befestigen Sie das Netzkabel des Solar-Trackers. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 67: Schließen Der Tür Des Wartungsfachs

    Schritt 5 Ziehen Sie die Gewindesicherung der Dichtmutter an und dichten Sie die Kabelverschraubung ----Ende 5.7 Schließen der Tür des Wartungsfachs Vorgehensweise Schritt 1 Montieren Sie die Abdeckung des AC-Klemmenblocks. Abbildung 5-39 Montieren einer Abdeckung Schritt 2 Nehmen Sie die Stü tzschiene ab. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 68 Abbildung 5-40 Abnehmen einer Stü tzschiene Schritt 3 Schließ en Sie die Tü r des Wartungsfachs und ziehen Sie die zwei Schrauben an der Tü r an. Abbildung 5-41 Anziehen der Schrauben ----Ende Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 69: Inbetriebnahme

    12. Vergewissern Sie sich, dass in ungenutzte USB-Ports wasserdichte Kappen eingesteckt sind. 13. Achten Sie darauf, dass nicht verwendete Kabelverschraubungen zugestö pselt sind und die Gewindesicherung der Dichtmutter angezogen ist. 6.2 Einschalten des SUN2000 Sicherheitsmaßnahmen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 70 (A) SUN2000 (B) Bluetooth-Modul (C) Mobiltelefon Purchase the Bluetooth module bundled with the SUN2000. A Bluetooth module purchased from any other source may not support communication between the SUN2000 and the app. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 71 Abbildung 6-2 Verbindung mittels Datenkabel (A) SUN2000 (B) USB-Datenkabel (C) Mobiltelefon Der Porttyp des mit dem SUN2000 verbundenen USB-Datenkabels ist USB 2.0. Verwenden Sie das im Lieferumfang des Mobiltelefons enthaltene USB-Datenkabel. Abbildung 6-3 Anmeldebildschirm Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 6 Inbetriebnahme Abbildung 6-4 Auswä hlen eines Verbindungsmodus Abbildung 6-5 Bluetooth-Verbindung Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 USB-Datenkabel zu trennen. Schritt 4 Tippen Sie in der SUN2000-App auf den Bereich „Benutzername“, um zwischen Allg. Benutzer, Erweit. Benutzer und Spez. Benutzer zu wechseln. Abbildung 6-7 Wechseln zwischen Benutzern Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 74 Legen Sie den Netzcode fü r das Land oder die Region, in dem/der sich das PV-Werk befindet, und das SUN2000-Modell fest.  Stellen Sie die Benutzerparameter basierend auf dem aktuellen Datum und der aktuellen Uhrzeit ein. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 75: Ausschalten Des Systems

    Anderenfalls schlä gt die Kommunikation fehl. Darü ber hinaus mü ssen die Baudraten aller SUN2000-Gerä te auf jeder RS485-Leitung mit der SmartLogger-Baudrate ü bereinstimmen. Abbildung 6-9 Bildschirm des Hauptmenü s ----Ende 6.3 Ausschalten des Systems Sicherheitsmaßnahmen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 SmartLogger2000 oder im Benutzerhandbuch fü r den iManager NetEco 1000S. Schritt 2 Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz aus. Schritt 3 Schalten Sie beide DC-Schalter aus. ----Ende Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Mensch-Maschine-Interaktionen

    Befehlseinstellungen, um eine Boot-Skriptdatei zu generieren. Schritt 2 Importieren Sie die Boot-Skriptdatei auf einen PC. (Optional) Die Boot-Skriptdatei kann als .txt-Datei geö ffnet werden, wie in Abbildung 7-1 dargestellt. Abbildung 7-1 Boot-Skriptdatei Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 78: Bedeutung

    Grü nes Blinken in kurzen Abstä nden Ein Vorgang mit einem (0,125 s lang ein und 0,125 s lang USB-Stick ist aus) fehlgeschlagen. Dauerhaft grü n Ein Vorgang mit einem USB-Stick wurde Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 79: Importieren Von Konfigurationen

    Benutzerkonto 10 Minuten lang gesperrt. Tabelle 7-2 Beschreibung der LED-Anzeigen LED-Anzeige Status Bedeutung Grü n aus Es werden keine Vorgä nge mit dem USB- Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 80: Exportieren Von Daten

    (1 s lang ein und 1 s lang aus) dem USB-Stick durchgefü hrt. Grü nes Blinken in kurzen Abstä nden Ein Vorgang mit einem (0,125 s lang ein und 0,125 s lang USB-Stick ist Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 81: Aktualisieren

    Verify that the ciphertext in the boot script file matches the login password of the SUN2000 app. If they do not match and you insert the USB flash drive for five consecutive times, the user account will be locked for 10 minutes. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 82: Led Indicator

    Die konfigurierbaren Parameter variieren je nach Netzcode. Die tatsä chliche Anzeige hat Vorrang.  Die Namen, Wertebereiche und Standardwerte der Parameter kö nnen sich ä ndern. Die tatsä chliche Anzeige hat Vorrang. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 83: Operationen Mit Bezug Auf Den Fortgeschrittenen Benutzer

    DC-Seite und dem  Eingang ungeerdet, mit Verbindungsstatus zu dem Netz an. 7.2.1.2 Einstellen von Schutzparametern Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Schutzparameter aus, um den Bildschirm „Einstellungen“ aufzurufen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 84: Einstellen Der Funktionsparameter

    Wert liegt, exportiert der SUN2000 keinen Strom in das Stromnetz. 7.2.1.3 Einstellen der Funktionsparameter Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Funktionsparameter, um den Bildschirm „Einstellungen“ aufzurufen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 Scans durch, um die maximale Leistung zu lokalisieren. Intervall Intervall fü r MPPT- Dieser Parameter [5, 30] fü r MPPT- Mehrfachspitzenscan wird nur angezeigt, Mehrfachs wenn MPPT- pitzenscan Mehrfachspitzensc annen auf Aktivieren gesetzt ist. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 86 PID-  Wenn PID- Aktivieren  Deaktivieren Schutz Schutz ü ber  Aktivieren ü ber Nacht Nacht auf Aktivieren gesetzt ist, wird der SUN2000 automatisch heruntergefahren, falls er wä hrend Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 87 Leistung drastisch sind, und fä hrt auf 0 ab und der herunter, wenn SUN2000 fä hrt die Energie zu herunter. Der niedrig ist. Energieertrag wä re  Wenn die Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 88 Grund dafü r Silizium eingestellt Offset Silizium ist in erster Linie die ist.  DC-Spannung negativer zwischen den PV- Offset Modulen und der Erde. Durch die Aktivierung dieser Einstellung wird die DC-Spannung Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 89 Strings verbunden sind verbunden (vollstä ndig eigene Verbindung), besteht keine Notwendigkeit, diesen Parameter einzurichten. Der Wechselrichter kann den Verbindungsmodu s der PV-Strings automatisch erkennen.  Wenn die PV- Strings auß erhalb Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 90 Gibt die Dauer fü r [20, 1800] fzeit den schrittweisen Anstieg der Leistung beim Start des SUN2000 an. Ruhezusta Der SUN2000 Deaktivieren  Deaktivieren nd ü ber ü berwacht die PV-  Aktivieren Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 91 Der SUN2000 Deaktivieren  Deaktivieren Wenn PV-Strings Monitor ü berwacht die PV- leicht verschattet  Aktivieren Strings in Echtzeit. werden, wird Verhä lt sich einer der empfohlen, String- PV-Strings Monitor auf Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 System- Controller-Anbieters. Tracking- Reglerü berw Controller Controller achung  Jeder Controller- Anbieter Erfassungs Die Standards 3000 [500, 20000] dauer bestimmter Lä nder kurzzeitige und Regionen erfordern, dass der Netztrennu SUN2000 die Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 93: Operationen Mit Bezug Auf Den Speziellen Benutzer

    Schutzparameter, Funktionsparameter und Leistungsanpassungs-Parameter fü r den SUN2000 einstellen. 7.2.2.1 Einstellen der Stromnetzparameter Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Rasterparameter, um den Bildschirm „Einstellungen“ aufzurufen. Abbildung 7-5 Stromnetzparameter (spezieller Benutzer) Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 94: Parameterbeschreibung

    Strom an das Stromnetz Netzverbindun nicht wieder exportieren darf, gsaufbau wenn die Netzspannung hö her ist als der Wert des oberen Spannungsgrenzwerts bei neuem Netzverbindungsaufbau, nachdem der SUN2000 aufgrund einer Stö rung Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 Schwellenwert fü r die Blindleistungs Auslö sung der kompensation Blindleistungskompensation (cosψ-P) auf Grundlage der cosφ-P- Kurve an. Beendigungss Gibt den Spannungs- [90, 100] pannung der Schwellenwert fü r die Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 96: Einstellen Von Schutzparametern

    Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Schutzparameter aus, um den Bildschirm „Einstellungen“ aufzurufen. Abbildung 7-6 Schutzparameter (spezieller Benutzer) ----Ende Parameterliste Vn steht fü r die Nennspannung, Fn fü r die Nennfrequenz. Einhei Parameter Beschreibung Wertebereich Spannungsasymmetrieschu Gibt den Schutz-Schwellenwert [0,0, 50,0] Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 97: Einstellen Der Funktionsparameter

    Zeit UF-Schutz Stufe 1 Gibt die Stufe-1- [50, 7200000] Unterfrequenzschutzdauer an. 7.2.2.3 Einstellen der Funktionsparameter Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Funktionsparameter, um den Bildschirm „Einstellungen“ aufzurufen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 98 Aktivieren  Deaktiviere Unterspan Unterspannungsfunkti nungsschu on wä hrend LVRT  Aktivieren abgeschirmt werden soll. LVRT Wä hrend LVRT muss Wenn Sie [0, 3] Blindleistu der SUN2000 beispielsweise ngskompe Blindleistung LVRT Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 Ausgangsspannung gegen einen Anstieg der Netzspannung absichern soll. Sollwert Die Standards  Dieser [100, 115] fü r bestimmter Lä nder Parameter wird Blindleistu und Regionen angezeigt, ngseinstell erfordern, dass der wenn Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 100: Festlegen Von Leistungsanpassungsparametern

    Anstieg der Leistung Netzausfal beim Start des SUN2000 nach Wiederherstellung des Stromnetzes an. 7.2.2.4 Festlegen von Leistungsanpassungsparametern Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Energieanpassung, um den Bildschirm „Einstellungen“ aufzurufen. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 101: Einhei Wertebereich

    Gü ltigkeitsda Gibt die Dauer an, [0, 86400] Wenn der Wert uer von innerhalb derer die weniger als 60 Plananweisu Plananweisung gü ltig ist. Sekunden beträ gt, gilt die Plananweisung dauerhaft. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 1,000] Blindleistung Legt die [-1, 1] skompensatio Ausgangsblindleistung n (Q/S) des SUN2000 fest. Blindleistung Wenn [-1, 1] skompensier Blindleistungsabgabe ung bei bei Nacht auf Nacht (Q/S) Aktivieren gesetzt ist, kein PV-Eingang Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 Flanke reduziert, wenn die Netzfrequenz den Wert ü berschreitet, der die Überfrequenzminderung auslö st. Abschaltfreq Gibt die [55,00, 65,00] uenz von Frequenzschwelle zum Überfrequenz Ausschalten der minderung Überfrequenzminderung Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 7 Mensch-Maschine-Interaktionen Parameter Beschreibung Einhei Wertebereich Anmerkungen Abschaltleist Gibt die [5, 20] ung von Leistungsschwelle zum Überfrequenz Ausschalten der minderung Überfrequenzminderung Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 105: Instandhaltung

    Wenn der SUN2000 in Betrieb ist, stellen Sie sicher, dass alle Parameter des SUN2000 korrekt eingestellt sind.  Elektrische Überprü fen Sie, ob die Kabel fest Die erste Überprü fung muss sechs Monate nach Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 106: Fehlerbehebung

    Ursachen-ID 1 entspricht den PV- des PV-Arrays korrigiert wurde, Strings 1 und 2. hö rt der Alarm auf.  Ursachen-ID 2 entspricht den PV- Strings 3 und 4.  Ursachen-ID 3 entspricht den PV- Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 PV-String beschattet den PV-Strings 1 bis 12. ist und ob die tatsä chliche Anzahl der PV-Strings mit der konfigurierten Anzahl ü bereinstimmt. 2. Wenn der anormale PV-String sauber und nicht beschattet Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 Die Netzspannung liegt oberhalb des Netzanschlussspannung die spannun oberen Grenzwerts oder die obere Schwelle ü berschreitet. Hochspannung dauert lä nger als der Ist dies der Fall, wenden Sie von HVRT angegebene Wert. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 109 Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ist dies der Fall, ä ndern Sie die Schwelle fü r den Stromnetz- Überfrequenzschutz, nachdem Sie zuvor die Zustimmung des lokalen Stromnetzbetreibers eingeholt haben. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 ü berschreitet und somit den wieder den Betrieb auf. Wechselrichterschutz auslö st. 2. Wenn der Alarm hä ufig auftritt und sich auf die Stromproduktion der PV- Anlage auswirkt, ü berprü fen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 111 Kurzschluss vor, beheben Sie in einer Umgebung mit hoher den Fehler. Luftfeuchtigkeit betrieben, und das Stromkabel ist nicht gut gegen 2. Prü fen Sie, ob das PE-Kabel Erde isoliert. fü r den SUN2000 Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 112 Schalten Sie dann den AC- unzureichend. Ausgangsschalter und den DC- Überwac 2. Der Flashspeicher hat defekte Eingangsschalter aus und nach 15 hungsein Sektoren. Minuten wieder ein. Wenn der heit Fehler weiterhin besteht, ersetzen Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 113 Ihren Lieferanten/den technischen Kundendienst von Huawei. Wenn alle oben aufgefü hrten Verfahren zur Fehleranalyse abgeschlossen sind und die Stö rung weiterhin besteht, wenden Sie sich an den technischen Kundendienst von Huawei. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 114: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemä ß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemä ß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgerä ten. Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 115: Technische Vorgaben

    200 V Betriebsspannungsbereich 200-1000 V MPPT-Spannungsbereich, volle 520–800 V (380 V/400 V), 600–850 V (480 V) Leistung Nenneingangsspannung 600 V (380 V/400 V), 720 V (480 V) Anzahl der Eingä nge Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 116 Schutz Element SUN2000-60KTL-M0 Eingang des Gleichstromschalters Unterstü tzt Schutz vor Inselbildung Unterstü tzt Ausgangs-Überstromschutz Unterstü tzt Eingangs-Verpolungsschutz Unterstü tzt Fehlererkennung der PV-Strings Unterstü tzt Gleichstrom-Überspannungsschutz Typ II Wechselstrom- Typ II Überspannungsschutz Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 117: Display Und Kommunikation

    1075 mm x 555 mm x 300 mm Nettogewicht 74 kg ± 1 kg –25° C bis +60° C Betriebstemperatur Kü hlmodus Natü rliche Konvektion Hö chste Einsatzhö he 4000 m Luftfeuchtigkeit 0%-100% RF Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 118 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) 10 Technische Vorgaben Element SUN2000-60KTL-M0 Eingangssteckverbinder Amphenol Helios H4 Ausgangssteckverbinder Kabelverschraubung+Anschlussklemme Schutzart IP65 Topologie Transformatorlos Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 119: A Netzcodes

    230-V-Stromnetz England (I < 16 A) G83-Schottland 240-V-Stromnetz Schottland (I < 16 A) CEI0-21 Italien Niederspannungsnetz EN50438-CZ Tschechische Republik Niederspannungsnetz RD1699/661 Spanien Niederspannungsnetz RD1699/661-MV480 Spanien Mittelspannungsnetz EN50438-NL Niederlande Stromnetz C10/11 Belgien Niederspannungsnetz Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 120 Spanien Mittelspannungsnetz EN50438_IE-MV480 Irland Mittelspannungsnetz EN50438_IE Irland Niederspannungsnetz CEI0-16-MV480 Italien Mittelspannungsnetz PO12.3 Spanien Niederspannungsnetz CEI0-21-MV480 Italien Mittelspannungsnetz CLC/TS50549_IE Irland Niederspannungsnetz CLC/TS50549_IE-MV480 Irland Mittelspannungsnetz Nordirland Nordirland Niederspannungsnetz Nordirland-MV480 Nordirland Mittelspannungsnetz VDE-AR-N4120_HV VDE4120-Standardstromnetz Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

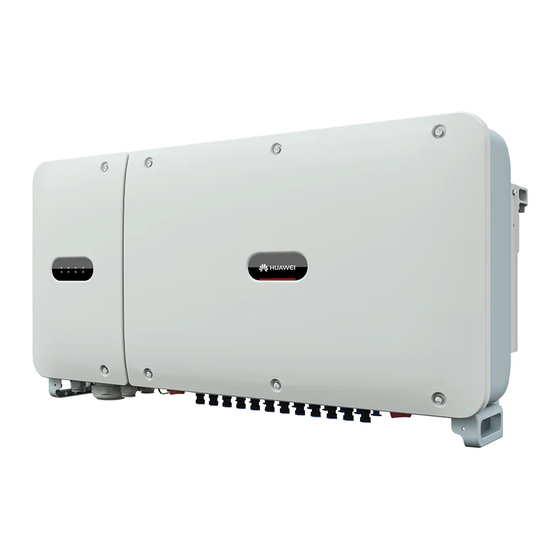

  • Seite 121 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) A Netzcodes Netzcode Beschreibung VDE-AR-N4120_HV480 VDE4120-Standardstromnetz (480 V) Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.

  • Seite 122: B Abkürzungen

    Light Emitting Diode, lichtemittierende Diode Niederspannungs- LVRT Durchfahren Maximum Power Point, maximaler Leistungspunkt MPPT Maximum Power Point Tracking, Verfolgung von mehreren maximalen Leistungspunkten Potential Induced Degradation, spannungsinduzierte Degradation Power Line Communication, Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 123 SUN2000-60KTL-M0 Benutzerhandbuch (Europä ische Version) B Abkü rzungen Kommunikation ü ber Stromkabel Photovoltaik Residual Current Device, Fehlerstrom- Schutzeinrichtung Waste Electrical and WEEE Electronic Equipment, Richtlinie ü ber Elektro- und Elektronik-Altgerä te Ausgabe 02 (2018-10-15) Copyright © Huawei Technologies Co., Ltd.
