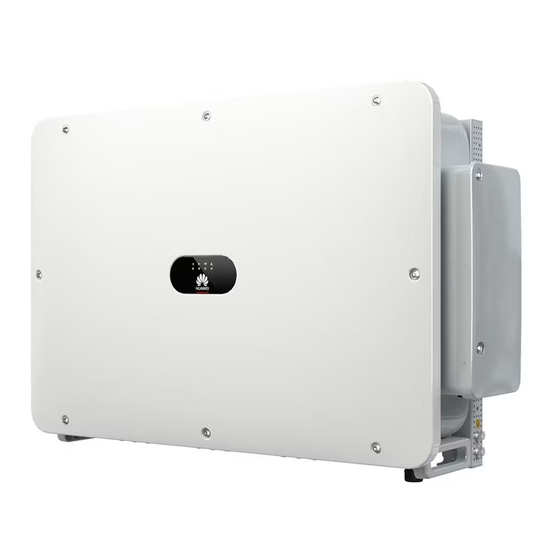

Huawei SUN2000 Serie Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000 Serie:
- Benutzerhandbuch (172 Seiten) ,
- Kurzanleitung (51 Seiten) ,
- Technisches handbuch (19 Seiten)
Verwandte Anleitungen für Huawei SUN2000 Serie
Inhaltszusammenfassung für Huawei SUN2000 Serie
- Seite 1 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) - Serie Kurzanleitung Ausgabe: 05 Teilenummer: 31508120 Datum: 30.09.2021 HUAWEI TECHNOLOGIES CO., LTD.
- Seite 2 • Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht haftbar für die Folgen, die durch Verstoß gegen die in diesem Dokument und in dem Benutzerhandbuch aufgeführten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung verursacht werden.
- Seite 3 (1) DC-Eingangsklemmen (von DC SWITCH 1 (2) DC-Schalter 1 (DC SWITCH 1) gesteuert) (3) Reset-Taste 1 (RESET 1) (4) DC-Eingangsklemmen (von DC SWITCH 2 gesteuert) (5) DC-Schalter 2 (DC SWITCH 2) (6) Reset-Taste 2 (RESET 2) (7) DC-Eingangsklemmen (von DC SWITCH 3 (8) DC-Schalter 3 (DC SWITCH 3) gesteuert)
-
Seite 4: Installationsanforderungen
Installationsanforderungen Montagewinkel Montageabstände Der Abstand an der Unterseite muss den Anforderungen an den Biegeradius des AC- Ausgangsstromkabels entsprechen. Installieren des SUN2000 • M12x40-Schraubmontagen werden zusammen mit dem SUN2000 geliefert. Wenn die Länge der Schraubmontagen nicht den Montageanforderungen entspricht, bereiten Sie selbst M12-Schrauben vor und verwenden Sie sie zusammen mit den mitgelieferten M12-Muttern. - Seite 5 1. Montieren Sie die Montagehalterung. 2. Entpacken Sie den Wechselrichter und verschieben Sie ihn an die angegebene Position. Die Griffe werden in einer passenden Tasche verpackt und nicht mit dem SUN2000 geliefert. 3. Stellen Sie die Einbaulagen der Griffe ein, und installieren Sie den SUN2000 auf der Montagehalterung.
-
Seite 7: Installieren Der Kabel
Installieren der Kabel Montagevorbereitungen Wenn Außenkabel mit Kupferadern verwendet werden, wählen Sie Kupferverkabelungsklemmen. Informationen zu Anforderungen an die Kabel und Klemmen für andere Materialien finden Sie im Benutzerhandbuch. Item Spezifikationen Beschreibung PE-Kabel • Wenn Sie den Einadriges Leiterquerschnittsfläche ≥ Erdungspunkt am Außenkupferkabel (S ist die Gehäuse wählen, um... - Seite 8 Item Spezifikationen Beschreibung RS485- Abgeschirmtes • Leiterquerschnitts- Wenn drei Kommunikations- verdrilltes fläche: 0,25 bis 1 mm Kommunikationskabel kabel Außenkabel • Kabelaußendurch- an den messer: 4 bis 11 mm Signalkabelanschluss angeschlossen sind, sollte der Außendurchmesser der Kabel zwischen 4 und 8 mm sein. (Optional) Dreiadriges •...
-
Seite 9: Anschließen Des Pe-Kabels
Anschließen des PE-Kabels • Es wird empfohlen, das PE-Kabel an einen möglichst nahe gelegenen PE- Punkt anzuschließen. Verbinden Sie die PE-Punkte aller SUN2000-Einheiten im selben PV-Array, um die Potenzialausgleichsverbindungen zu PE-Kabeln sicherzustellen. • Es wird empfohlen, das PE-Kabel nach dem Anschließen mit Silikagel zu bestreichen oder einen Silika-Anstrich zu verwenden, um die Korrosionsbeständigkeit der... - Seite 10 3. Entfernen Sie die im Wartungsfach befindlichen Crimpmodule und bewahren Sie diese für den späteren Gebrauch gut auf. Bei einigen Modellen ist im Wartungsfach ein Dreiloch-Gummistopfen eingearbeitet. Bewahren Sie den Gummistopfen nach dem Entfernen für den späteren Gebrauch gut auf. Crimpmodul (Optional) Ersetzen des Crimpmoduls Wenn das AC-Ausgangsstromkabel einadrig ist, ersetzen Sie das Crimpmodul.
-
Seite 11: Entfernen Des Gummirings Aus Dem Crimpmodul
Entfernen des Gummirings aus dem Crimpmodul Schneiden Sie mit einer Schere die Verbindungen der Gummiringe ab, um sie zu entfernen. Alle Gummiringe werden auf die gleiche Weise entfernt. (Optional) Installieren des Solartracker-Stromkabels 1. Zwischen dem SUN2000 und dem Tracker-Controller muss zum Schutz ein Lasttrennschalter mit Sicherung oder ein Sicherungslasttrennschalter mit einer Spannung von mindestens 800 V, einer Stromstärke von 16 A und der Schutzart gM installiert werden. -
Seite 12: Anschließen Der Ac-Ausgangsstromkabel
Anschließen der AC-Ausgangsstromkabel • Entfernen Sie die entsprechenden Gummiringe streng nach dem Kabeldurchmesser, und stellen Sie sicher, dass das Crimpmodul nicht beschädigt ist. Andernfalls wird das Schutzniveau des Solarwechselrichters beeinflusst. • Stellen Sie sicher, dass die AC-Terminierungen feste und solide elektrische Verbindungen bieten. Andernfalls kann es zu einer Fehlfunktion des SUN2000 sowie zu Beschädigungen seines Klemmenblocks kommen und es können sogar thermische Ereignisse in Gang gesetzt werden. - Seite 13 Einadriges Kabel Das 32–36 mm lange Kabel wird nur von (fünf Ringe) einigen Modellen unterstützt. Schauen (vier Ringe) (drei Ringe) Sie auf dem entsprechenden Etikett nach, (zwei Ringe) um die unterstützte Länge zu ermitteln. (ein Ring) Biegeradius Mehradriges Kabel Einadriges Kabel Ungepanzert Gepanzert Ungepanzert Gepanzert R ≥...
-
Seite 14: Schließen Der Wartungsfachtür
Schließen der Wartungsfachtür Anschließen der DC-Eingangskabel Auswählen der DC-Eingangsklemmen Stellen Sie sicher, dass der PV-Modulausgang gut gegen Erde isoliert ist. • Die PV1-DC-Eingangsklemme muss mit einem PV-String verbunden sein. PV1-, PV3-, PV4-, PV6-, PV8-, PV9-, P11-, PV13- und PV14-Strings werden bevorzugt •... - Seite 15 Beträgt die Anzahl der Eingangskontakte beispielsweise 9-14, werden die DC-Eingangsklemmen ausgewählt wie folgt. Anzahl der Auswahl der Klemme Anzahl der Auswahl der Klemme PV-Strings PV-Strings PV1, PV3, PV4, PV6, PV8, PV9, PV1, PV2, PV3, PV4, PV6, PV8, PV9, PV11, PV13 und PV14 PV11, PV13 und PV14 PV1, PV2, PV3, PV4, PV5, PV6, PV1, PV2, PV3, PV4, PV5, PV6, PV8,...
-
Seite 16: Installieren Des Rs485-Kommunikationskabels
Anschließen der DC-Eingangsstromkabel Positiver Metallkontakt Positiver Stecker PV-CZM-41100 (STAUBLI) Negativer Klick Negativer Metallkontakt Stecker Das Kabel darf sich nach dem Crimpen nicht entfernen lassen. Verwenden Sie einen Stellen Sie Multimeter, um die sicher, dass die DC-Spannung zu Klick Sicherungs- messen. (DC- mutter fest Spannung: ≤... - Seite 17 Port Benennung Benennung Beschreibung RS485-1 RS485A IN, RS485- RS485A OUT, RS485- Dient zum Kaskadieren Differenzialsignal + Differenzialsignal + von Wechselrichtern oder zum Verbinden mit RS485B-, RS485- RS485B-, RS485- Geräten wie dem Differenzialsignal – Differenzialsignal – SmartLogger. PE, Schirmungsmasse Schirmungsmasse RS485-2 RS485A-, RS485- RS485B-, RS485- Dient zum Anschluss an...
-
Seite 18: Ü Berprüfen Der Montage
Verbinden der Kommunikationskabel (4 - 8 mm Zweiloch-Gummistopfen) Wenn drei Kommunikationskabel angeschlossen werden sollen, verwenden Sie den Dreiloch- Gummistopfen, der im Wartungsfach eingesteckt ist. Ü berprüfen der Montage 1. Das SUN2000 ist richtig und fest installiert. 2. Die DC-Schalter und der nachgeschaltete AC-Schalter sind auf „OFF“ gestellt. 3. -
Seite 19: Einschalten Des Systems
Schalten Sie beim Einschalten des Systems zuerst DC SWITCH 1 und danach, wenn LED 1 • dauerhaft leuchtet, DC SWITCH 2 und DC SWITCH 3 ein. Huawei haftet nicht für Schäden, die durch die Nichteinhaltung dieser Reihenfolge entstehen. Bevor Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz einschalten, •... - Seite 20 Kategorie der Status der Beschreibung Anzeigen Kontrollleuchte Netzverbindungs- LED2 LED4 kontrollleuchte Der SUN2000 wurde am Stromnetz Stetig grün angeschlossen. Blinkt grün in kurzen Auf der AC-Seite tritt ein Umgebungsfehler auf. Stetig rot Abständen Der SUN2000 ist nicht an das Stromnetz angeschlossen.
- Seite 21 Wartungsplattform ermöglicht die Abfrage von Alarmen, die Konfiguration von Parametern und die Durchführung von Routinewartungen. Die App heißt SUN2000. Scannen Sie den 2. Rufen Sie Huawei App Store (https://appstore.huawei.com) auf, suchen QR-Code, um die Sie nach SUN2000 und laden Sie das Installationspaket der App App (Android) herunter.
- Seite 22 Funktionsmenü • Die Screenshots in diesem Dokument entsprechen der App-Version 3.2.00.013 (diese App ist nur derzeit nur auf Android-Smartphones verfügbar). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des WLAN-Modul-SN WLAN-Hotspots Adapter- , und das Anfangspasswort lautet Changeme. • Das Anfangspasswort zur Anmeldung bei der App für Allgemeiner Benutzer, Erweiterter Benutzer und Spezieller Benutzer lautet 00000a.
-
Seite 23: Ansprechpartner Im Kundendienst
E-Mail-Adresse für Service und Region Land Telefon Support Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Europa Italien Niederlande Andere Länder Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Türkei eu_inverter_support@huawei.com Nicht zutreffend 0080021686868/ Malaysia 1800220036 Asiatisch- apsupport@huawei.com (+66) 26542662 (Ortstarif) Pazifischer... - Seite 24 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang, 518129 Shenzhen, Volksrepublik China solar.huawei.com...
