Mega-Log TP
Klemmenplan

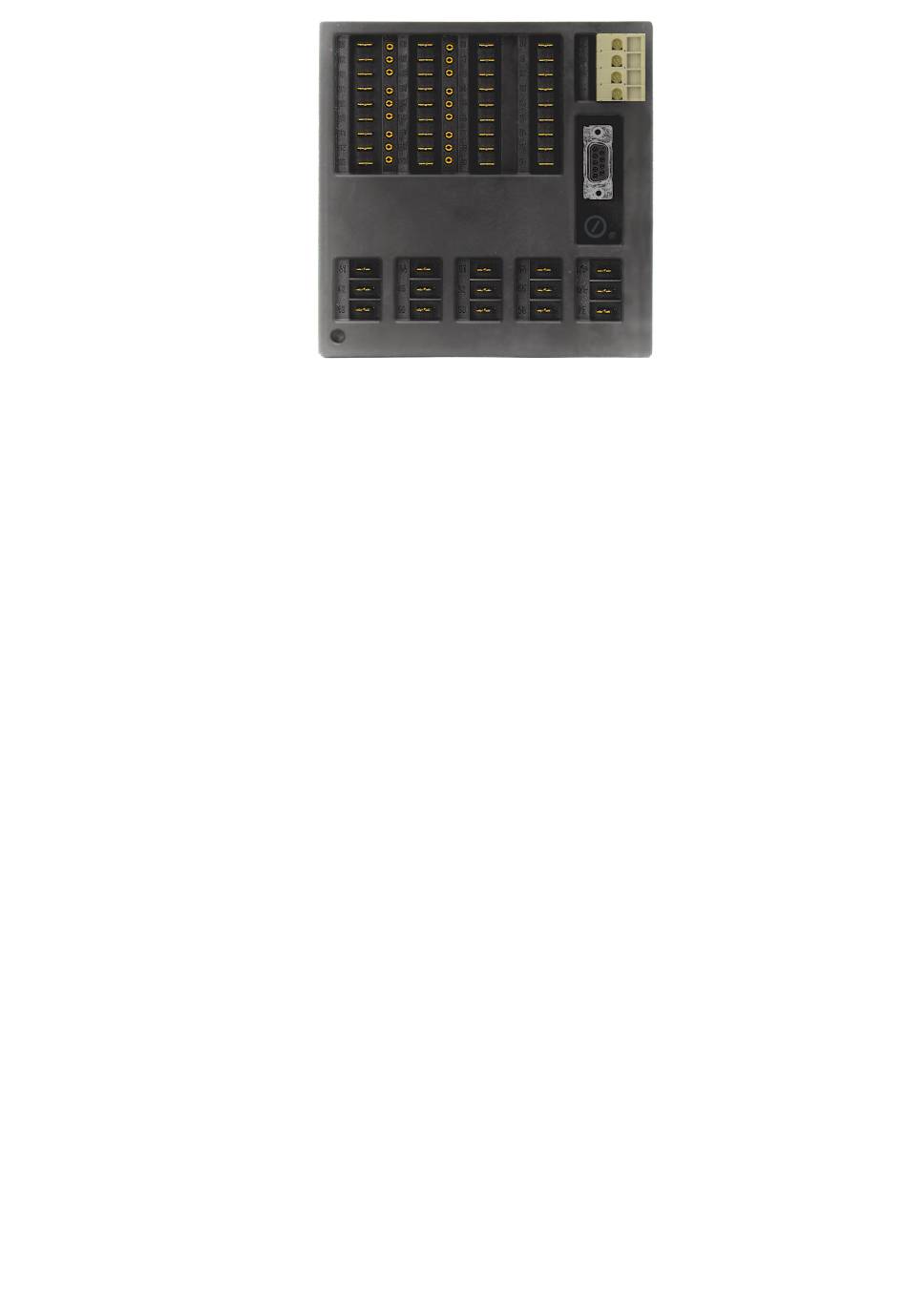

Rückwand Mega-Log TP
mit 4-poliger Schraubklem-
me auf den Hilfsspannungs-
ausgängen
Klemmenbelegung Mega-Log TP
Analogeingänge:
111 +Kanal 1
Sense
112 –Kanal 1
Pt 100 A
113 Kanal 1
Pt 100 B
211 +Kanal 2
Sense
212 –Kanal 2
Pt 100 A
213 Kanal 2
Pt 100 B
311 +Kanal 3
Sense
312 –Kanal 3
Pt 100 A
313 Kanal 3
Pt 100 B
411 +Kanal 4
Sense
412 –Kanal 4
Pt 100 A
413 Kanal 4
Pt 100 B
511 +Kanal 5
Sense
512 –Kanal 5
Pt 100 A
513 Kanal 5
Pt 100 B
611 +Kanal 6
Sense
612 –Kanal 6
Pt 100 A
613 Kanal 6
Pt 100 B
Relais:
41 Ruhekontakt
42 Umschaltkontakt
43 Arbeitskontakt
44 Ruhekontakt
45 Umschaltkontakt
46 Arbeitskontakt
51 Ruhekontakt
52 Umschaltkontakt
53 Arbeitskontakt
54 Ruhekontakt
55 Umschaltkontakt
56 Arbeitskontakt
Steuereingänge:
81 Zeitmarke 1
82 Zeitmarke 2
83 externe Meßperiode
84 Unterdrückung der Registrierung
85 Zähleingang A
86 Zähleingang B
87 Uhrzeitsynchronisation (bei Fernsynchr.)
88 externe Vorschubumschaltung
89 Momentanwertausdruck
90 Text 2
91 Text 2
92 Text 2
93 Text 2
94 Auslöseeingang Text
95 + Versorgung Fernsynchronisation
96 Ausgang Fernsynchronisation
97 frei
98 frei
+ +Hilfsspannung +24 V
– – Hilfsspannung ⊥
(Common für Steuereingänge)
Schnittstelle:
(r) Relais 1
Sub-D-Verbinder nach DIN 41 652
(u) Relais 1
Buchse 9-polig
(a) Relais 1
a) RS 485
1 Schirm
(r) Relais 2
2
(u) Relais 2
3 RXD/TXD(–)
(a) Relais 2
4
5 GND
(r) Relais 3
6
(u) Relais 3
7
(a) Relais 3
8 RXD/TXD(+)
9
(r) Relais 4
(u) Relais 4
(a) Relais 4
0
1
2
3
b) RS 422
c) RS 232
Schirm
Schirm
TXD
RXD(–)
RXD
TXD(–)
GND
GND
GND
RXD(+)
TXD(+)
