Prothermo NMT81
5.11.2

Montage im Schwallrohr

Für den Einbau muss ein Schwallrohr installiert sein, dass einen größeren Durchmesser als die
Messsonde hat.
Bei Einsatz eines Ankergewichtes sollte ein Rohr von 100A (4") (JIS, ASME) oder größer ver-
wendet werden. Wird bei der Montage mit Schwallrohr kein Ankergewicht verwendet, ist die
Wassertrennschicht-Sonde so einzubauen, dass sich ihr Ende unterhalb des Schwallrohrendes
befindet. Dadurch kann sich das Rohr mit Flüssigkeit füllen.
Um eine Beschädigung der Temperaturkette und Wassertrennschicht-Sonde zu vermeiden, ist
darauf zu achten, dass sie beim Einführen in den Einbaustutzen nichts berühren und nir-
gendwo anstoßen.

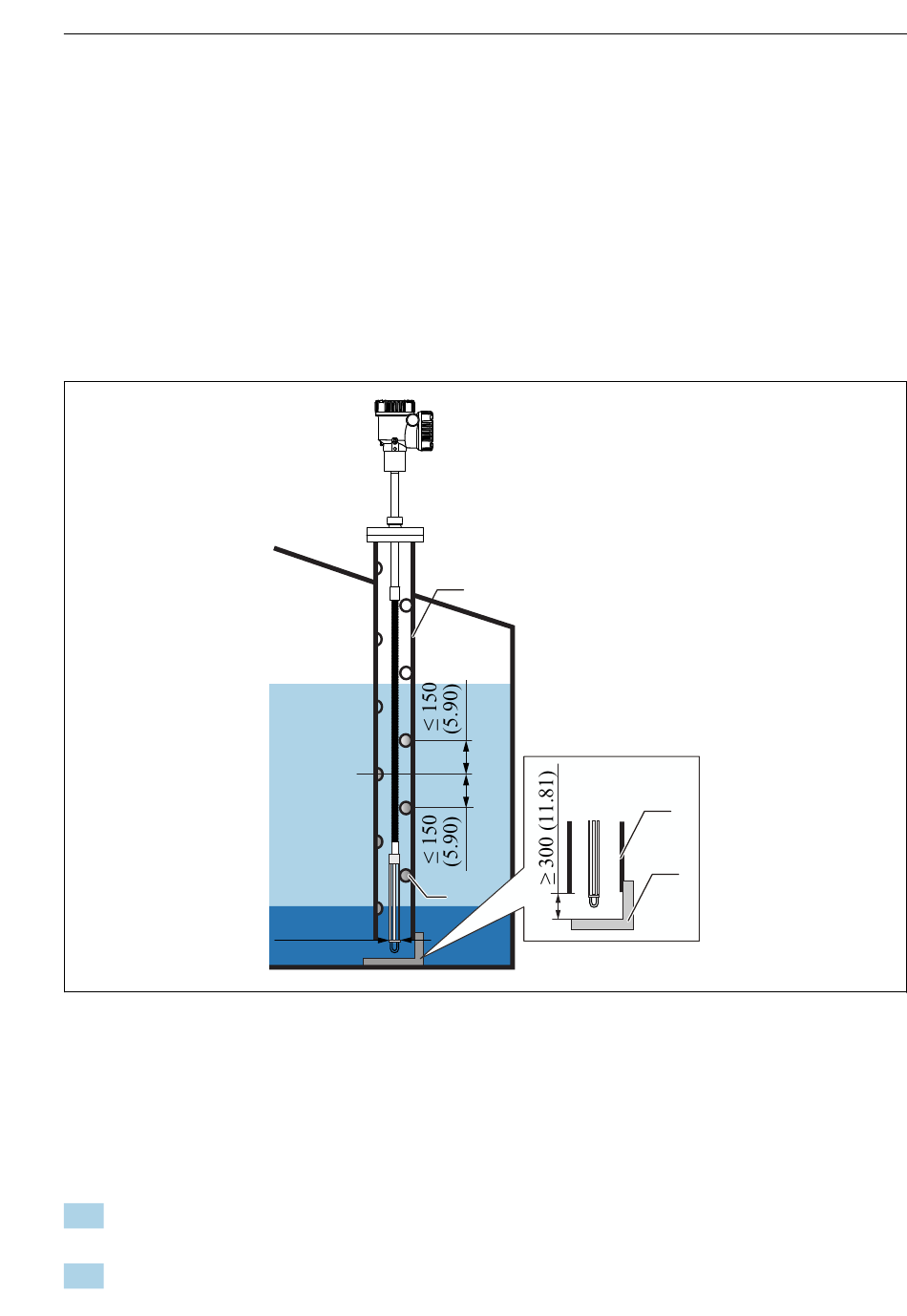

 24 Schwallrohr
1 Schwallrohr
2 Bohrloch (φ 25 mm (0,98 in))
3 Bodenplatte/Peilplatte
Einbauanleitung für ein Schwallrohr
1. Temperaturkette und Wassertrennschicht-Sonde durch einen Dichtring führen und
dann durch den Einbaustutzen auf dem Tankdach in den Tank einführen.
2. Flansch des NMT81 mithilfe von Bolzen am Einbaustutzen auf dem Tankdach sichern.
Endress+Hauser
Ø42 (1.65)
1
2
1
3
Einbau
A0047060
