PROFIBUS PA / FOUNDATION Fieldbus
5
4
3+
4-
1
3+
4-
1

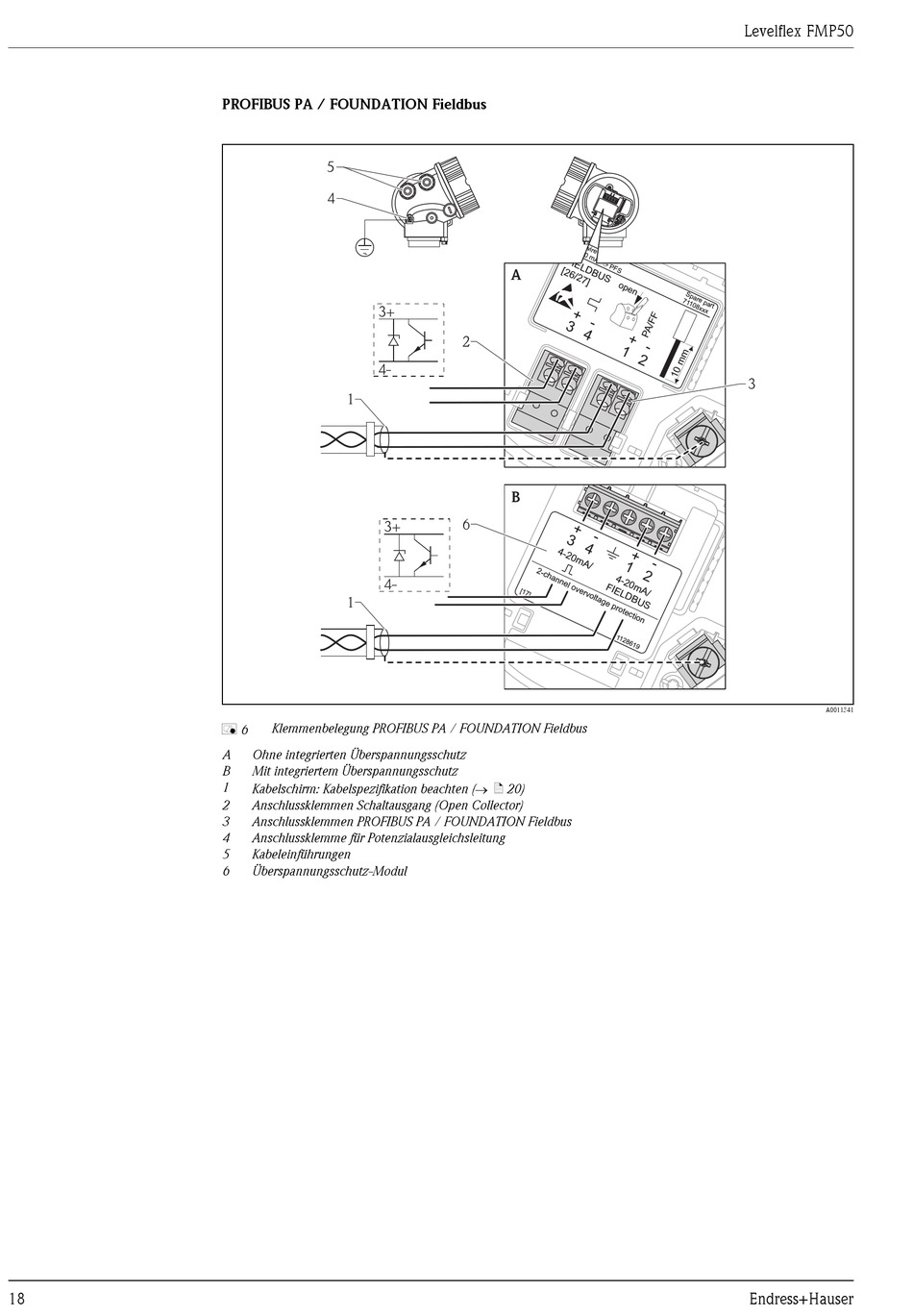

Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
å 6
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1
Kabelschirm: Kabelspezifikation beachten (® ä 20)
2 Anschlussklemmen Schaltausgang (Open Collector)
3 Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus
4 Anschlussklemme für Potenzialausgleichsleitung
5 Kabeleinführungen
6 Überspannungsschutz-Modul
A
2
B
6
Levelflex FMP50
3
A0011341
