INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL
INSTALLATION ET MODE D'EMPLOI
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG
INSTRUCCIONES DE INSTALACIÓN Y USO
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
Houtkachel 640CB en 760CB
09.20008.000
HOUTKACHEL
WOOD STOVE
POELE A BOIS
HOLZ-FEUERSTÄTTE
ESTUFA DE LEÑA
STUFA A LEGNA
03.27999.100 - 02/2012
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dovre 640CB
Inhaltszusammenfassung für Dovre 640CB

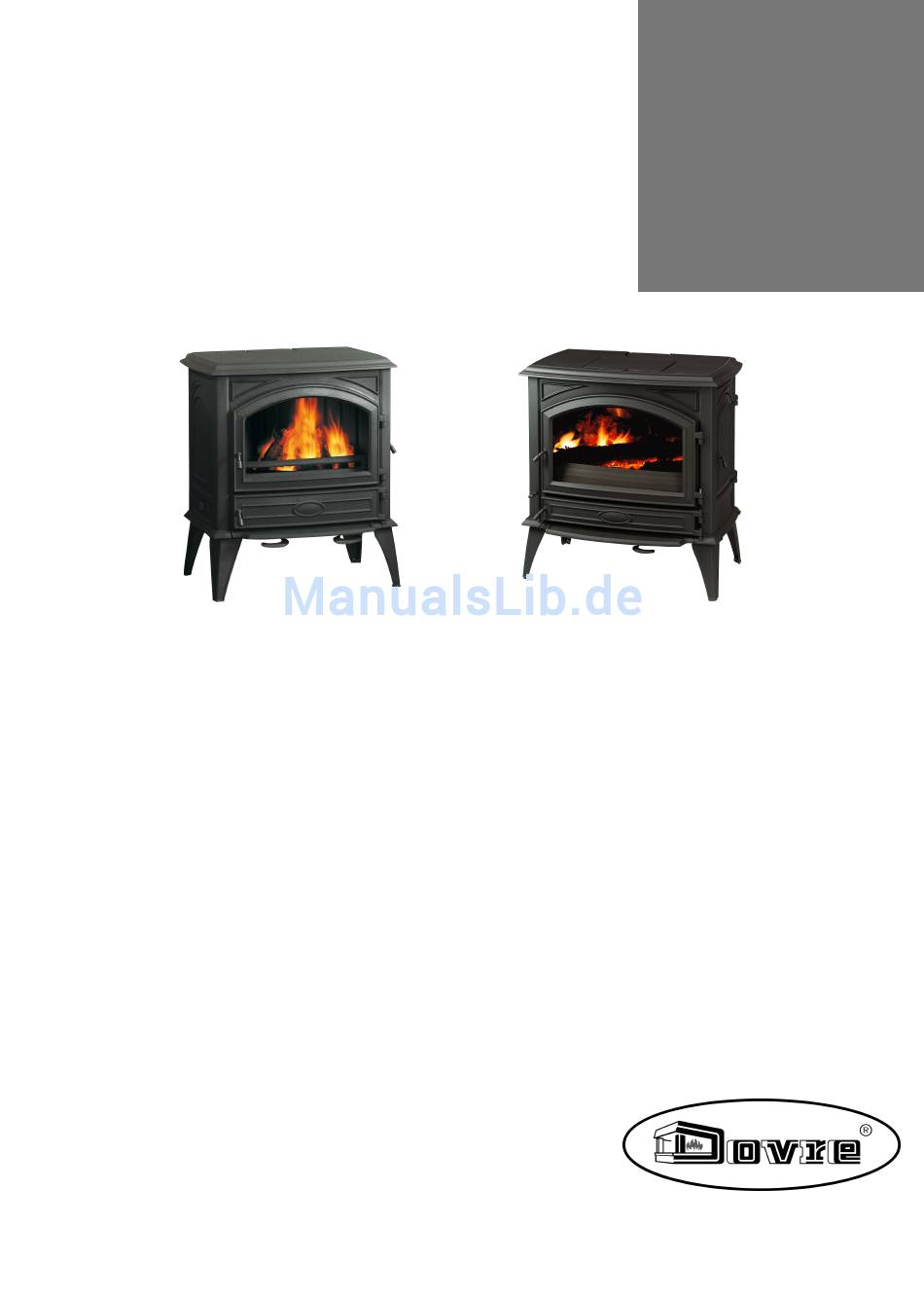

- Seite 1 INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE INSTALLATION ET MODE D’EMPLOI POELE A BOIS EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA A LEGNA 09.20008.000 Houtkachel 640CB en 760CB 03.27999.100 - 02/2012...
- Seite 70 Inhaltsverzeichnis Einleitung Konformitätserklärung Sicherheit Installationsbedingungen Allgemeines Schornstein Belüftung des Raums Boden und Wände Produktbeschreibung Installation Vorbereitung Aufstellen und anschließen Inbetriebnahme Erste Inbetriebnahme Brennstoff Anzünden Heizen mit Holz Regelung der Verbrennungsluft Löschen des Feuers Entaschen Nebel Eventuelle Probleme Wartung Schornstein Reinigung und andere regelmäßige Wartungsarbeiten Anlage 1: Technische Daten Anlage 2: Abmessungen...
-
Seite 71: Einleitung
Einleitung Konformitätserklärung Sehr geehrte(r) Benutzer(in), Mit dem Kauf dieses Heizgeräts von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte. Diese Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme. Benachrichtigte Behörde: 2013 Ihr DOVRE-Gerät wurde mithilfe der modernsten... -
Seite 72: Sicherheit
Sicherheit Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Achtung! Alle Sicherheitsvorschriften müssen Bei nicht ausreichender Ventilation ist die strikt eingehalten werden. Verbrennung nur unvollständig, wodurch sich giftige Gase in dem Raum ausbreiten können. Lesen Sie die Anleitungen zu Installation, Vgl. -
Seite 73: Belüftung Des Raums
Der Schornstein muss aus feuerfestem Material Wenn der Dachfirst mehr als 3 Meter vom bestehen, vorzugsweise aus Keramik oder Schornstein entfernt ist: halten Sie die in der Edelstahl. folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Der Schornstein muss luftdicht und gut gereinigt Abstands von 3 Metern. -
Seite 74: Boden Und Wände
Sie können das Gerät auch an einer Produktbeschreibung Außenluftanfuhr anschließen. Hierfür ist ein Anschlusssatz im Lieferumfang enthalten. Dann benötigen Sie keine zusätzliche Ventilation. Boden und Wände Der Boden, auf dem das Gerät aufgestellt wird, muss über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. -
Seite 75: Installation
Die Oberplatte liegt lose auf dem Gerät und kann normalerweise von dem Gerät abgenommen werden. Wenn Sie die abmontierbaren Teile entfernen, können Sie das Gerät leichter verschieben und Beschädigungen vermeiden. Achten Sie beim Entfernen dieser Teile auf ihre ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen können. -
Seite 76: Montieren Des Handgriffs
1. Montieren Sie das Anschlussstück (1) mit den Befestigungsmaterialien an dem Ausgang, der an den Schornstein angeschlossen wird. 2. Montieren Sie den Abschlussdeckel (2) mit Befestigungsplatte (B) und Bolzen (C) an dem Ausgang (A), der nicht an den Schornstein angeschlossen wird; vgl. die nachfolgende Abbildung. -
Seite 77: Anzünden
Gerät und Schornstein stark verunreinigen, was zu 1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke einem Schornsteinbrand führen kann: kreuzweise übereinander. 2. Stapeln Sie auf den Holzstücken zwei Lagen Behandeltes Holz, wie etwa Holz mit Anzündehölzchen kreuzweise übereinander. Beschichtungen, gefärbtes Holz, imprägniertes Holz, konserviertes Holz, Multiplex und 3. -
Seite 78: Heizen Mit Holz
Bei einer kompakten Stapelung verbrennt das Holz Heizen mit Holz langsamer, da der Sauerstoff zunächst nur einzelne Holzstücke erreichen kann. Stapeln Sie das Holz Nachdem Sie die Anleitungen zum Anzünden befolgt kompakt, wenn Sie länger heizen möchten. haben: 4. Schließen Sie die Tür des Geräts. 1. -
Seite 79: Löschen Des Feuers
Hinweise Entaschen Heizen Sie niemals mit geöffneter Tür. Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist Heizen Sie das Gerät regelmäßig gut durch. ein guter Isolator für den Heizboden und sorgt für eine gute Verbrennung. -
Seite 80: Nebel
4. Schließen Sie die Entaschungsöffnung. Während der Heizperiode und wenn der Schornstein für längere Zeit nicht verwendet 5. Öffnen Sie die Zugangstür zur Aschenlade. wurde: Lassen Sie den Schornstein auf Ruß untersuchen. 6. Entfernen Sie die Aschenlade mit Hilfe der mitgelieferten "kalten Hand", und leeren Sie sie;... -
Seite 81: Glas Reinigen
Scheuermittel. Setzen Sie keinen Wasserkessel Asche hinter einer gusseisernen Platte nicht direkt auf einen Emailleofen; verwenden Sie einen entfernt wird, kann die Platte keine Wärme Untersetzer, um Beschädigungen zu vermeiden. mehr an die Umgebung abgeben und sich anschließend verformen oder reißen. Schmieren Lassen Sie das Gerät nicht ohne feuerfeste Obwohl Gusseisen eigentlich "selbstschmierend"... -
Seite 82: Anlage 1: Technische Daten
Anlage 1: Technische Daten Modell 640CB 760CB Nominalleistung 9 kW 11 kW Schornsteinanschluss (Durchmesser) 150 mm 150 mm Gewicht +/- 190 kg +/- 210 kg Empfohlener Brennstoff Holz Holz Kennzeichen Brennstoff, max. Länge 50 cm 60 cm Massenfluss von Abgasen... -
Seite 83: Anlage 2: Abmessungen
Anlage 2: Abmessungen 640CB 09-00095-000_640CB Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 84 760CB 09-00100-000_760CB Änderungen aufgrund technischer Verbesserungen vorbehalten...
-
Seite 85: Anlage 3: Abstand Zu Brennbarem Material
Anlage 3: Abstand zu brennbarem Material 640CB - Mindestabstände in Millimetern 09.20017.046 Geschütztes (isoliertes) Verbindungsrohr Brennbares Material Nicht brennbares Material, Dicke 100 mm Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 86: 760Cb - Mindestabstände In Millimetern
760CB - Mindestabstände in Millimetern 09.20017.045 Geschütztes (isoliertes) Verbindungsrohr Brennbares Material Nicht brennbares Material, Dicke 100 mm Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 87 640CB und 760CB - Abmessungen feuerfeste Bodenplatte 09-20002-004 Mindestabmessungen feuerfeste Bodenplatte A (mm) B (mm) Din 18891 Deutschland Finnland Norwegen Änderungen aufgrund technischer Verbesserungen vorbehalten...
-
Seite 88: Anlage 4: Diagnoseschema
Anlage 4: Diagnoseschema Problem Holz brennt nicht durch Liefert nicht ausreichend Wärme Rauchrückschlag beim Nachfüllen Gerät brennt zu stark, nicht gut regelbar Flammenanschlag an das Glas Mögliche Ursache Mögliche Lösung Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Nicht ausreichender Zug Anleitung zum Anzünden im Kapitel "Verwendung";... - Seite 89 Index Brennstoffe geeignete Abdichtungsschnur der Tür Carbolineum Abgas Massenfluss Abmessungen Entaschen Abschlussdeckel Entaschungsöffnung montieren Entfernen Achtung Asche Ventilation Versicherungsbedingungen Anschluss Fegen des Schornsteins Abmessungen Feuer Anschlussstück anzünden montieren Gerät brennt zu heftig Anschlussstück Schornsteinanschluss Gerät nicht gut regelbar löschen Anstecken nicht ausreichende Wärme Anzündeholz Feuerfeste Innenplatten...
- Seite 90 Lagerung von Holz Schornstein Anschluss an Lufteinlässe Anschlussdurchmesser Luftleck Bedingungen Luftzufuhr regeln Höhe Wartung Schornsteinanschluss Mauern Oberseite Brandsicherheit Rückseite Schornsteinbrand vermeiden Schornsteinhaube Nachfüllen von Brennstoff Sekundärer Lufteinlass Fülltür Rauchrückschlag Staubemission Nadelholz Nasses Holz Teer Nebel, nicht heizen Temperatur Nominale Leistung Temperaturanstieg Nominalleistung Messabschnitt...
- Seite 91 Ventilation Vorschriften Wartung Abdichtung Feuerfeste Innenplatten Gerät reinigen Glas reinigen Schmieren Schornstein Wetterbedingungen, nicht heizen Wirkungsgrad Zugschaufel zum Entaschen 7, 11 Änderungen aufgrund technischer Verbesserungen vorbehalten...
