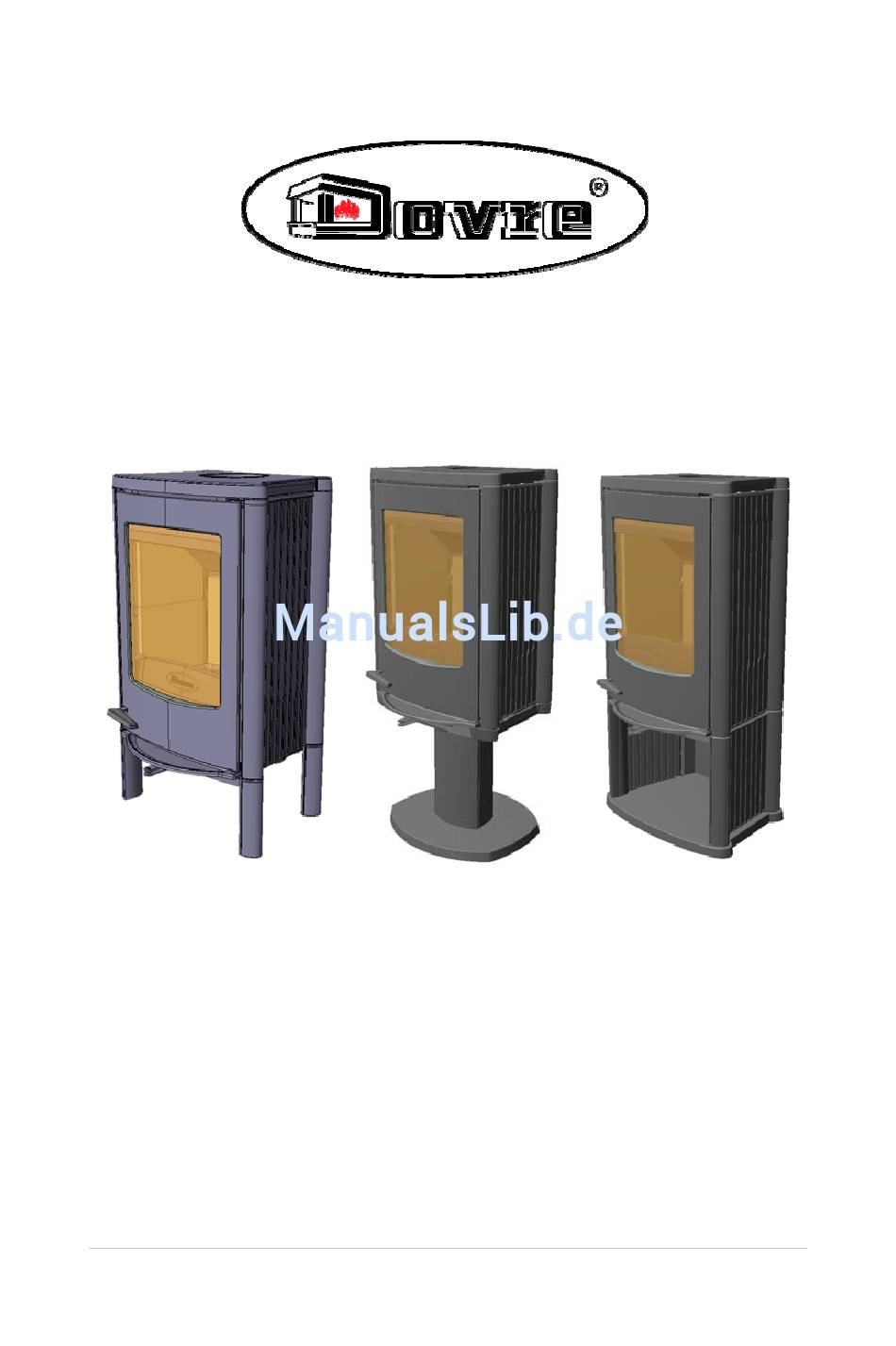

- Seite 1 HOUTKACHEL / POELE A BOIS WOOD STOVE / HOLZOFEN ASTRO 2 L / ASTRO 2 P / ASTRO 2 WB INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING INSTALLATION ET MODE D’EMPLOI INSTALLATION INSTRUCTIONS AND OPERATING MANUAL EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG Astroline 2 03.27605.000...
- Seite 3 Table of contents Foreword ......................20 1. Introduction....................20 2. Safety ......................20 3. Installation guideline ..................21 3.1. Preliminary measures ................21 3.1.1. The chimney ................... 21 3.1.2. Ventilation ..................22 3.1.3. Floor, walls ..................22 3.2. Preparing the stove .................. 23 3.2.1.
-
Seite 31: Vorwort
Heben Sie es bitte auch für den Fall gut auf, dass ein zukünftiger Benutzer sich zu- rechtfinden kann. Einleitung Mit dem Kauf eines DOVRE haben Sie ein Qualitätsprodukt gekauft. Ein Gerät, das symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als auch Strahlungswärme gemacht wird. -
Seite 32: Montagevorschrift
Montagevorschrift 3.1. Vorher Der Ofen muss in einem Raum mit ausreichender Entlüftung hermetisch an einen gut funktionierenden Schornstein angeschlossen, und ausreichend von brennbaren Materialien (Fußboden, Wände) abgeschirmt werden. Erkundigen Sie sich über diesbezügliche nationale oder regionale Normen und Vor- schriften. Ihr Händler kann Ihnen dabei helfen. Informieren Sie sich eventuell auch bei der Feuerwehr und/oder Versicherungsgesellschaft nach speziellen Vorschriften oder Erfordernissen. -
Seite 33: Lüftung Des Räumes
• Der Abschnitt des Rauchkanals muss vor allem konstant sein. Verbreiterungen und vor allem Verengungen sollten möglichst vermieden werden. Das selbe gilt für eine Deckplatte oder Abfuhrabdeckung oben auf dem Schornstein. Geben Sie acht, dass dadurch die Ausmündung nicht verengt wird, und dass die Abdeckung so gestaltet ist, dass sie bei Wind die Abfuhr der Rauchgase nicht behindert, sondern fördert. -
Seite 34: Fussboden, Wände
Sorgen Sie jedoch dafür, dass der Raum, aus dem Sie die Luft zuführen, genügend gelüftet wird. 3.1.3. Fussboden, Wände Zu brennbaren Bauteilen. und Möbeln ist ein Mindestabstand van 30 cm zur Rück- wand und seitlich van 40 cm einzuhalten, um ausreichend Wärmeschutz zu gewähr- leisen. -
Seite 35: Montage Der Seitenpaneele
3.2.3. Montage der Seitenpaneele Astro2 L Ihr Gerät kann mit verschiedenen Arten von Seitenpanelen ausgestattet sein: lackier- te Stahlplatte oder Speckstein. Die Seitenpaneele sind getrennt verpackt. Vor der Montage der Seitenpaneele gehen Sie auch Abbildung. Detail A Detail C Detail B Detail D 3.2.4. -
Seite 36: Verarbeitung
3.2.5. Montage Deckel Astro2 P 3.2.6. Montage “outside air connection” Astro2 P Der Lufteinlass in der Bodenplatte muss dann mit den mitgelieferten gussei- sernen Abdeckplatten abgeschlossen werden. 3.3. Verarbeitung Wenn das Gerät am richtigen Platz steht, und hermetisch an den Schornstein angeschlossen ist, werden alle losen Teile wieder zurück im Gerät platziert. -
Seite 37: Gebrauchsanleitung
Gebrauchsanleitung 4.1. Brennstoff Dieses Gerät ist ausschließlich zum Heizen mit Holz geeignet. Alle anderen Brenn- stoffe sind verboten. Die Verwendung davon kann zu ernsthaftem Schaden an Ihrem Gerät führen. Heizen Sie auch nicht mit behandeltem Holz, wie z.B. Abbruchsholz, gefärbtem Holz, imprägniertem Holz oder haltbar gemachtem Holz, Mehrfach- oder Spannplat- ten. -
Seite 38: Heizen Mit Holz
4.3. Heizen mit Holz Die beste Regelung der Feuerstelle erhält man, indem man die Anbrenn- Luftschieber auf der Unterseite vollständig schließt und die Luftzufuhr vollständig mit dem obersten Luftschieber regelt. Wenn diese Regelung nicht ausreichend er- scheint, oder um das Feuer anzufachen, kann vorübergehend der unterste Luft- schieber teilweise geöffnet werden, um eine zusätzliche Luftzufuhr zu erhalten. -
Seite 39: Auslöschen
kann der Aschenkasten aus dem Gerät herausgenom- men werden (siehe Abbildung). Verbrennung von Holz ergibt relativ wenig Asche und es ist nicht notwendig jedes Mal die Asche aus dem Gerät zu entfernen. Übrigens brauchen Sie die Asche zwischen den Rillen des Feuerbodens überhaupt nicht zu entfer- nen, da Holz auf einer Aschenschicht noch besser brennt. -
Seite 40: Die Bauart-Raumheizvermogen
Die Bauart-Raumheizvermogen Der Astroline 2 darf nur mit geschlossenem und verriegeltem Sichtfenstertür betrieben werden. Er kann am bereits belegte Schornsteine angeschlossen werden und ist aus Sicherheitsgründen mit einem verriegelten Sichfenstertür und ein kleiner Fülltür (bauart 1) ausgestattet. Die Nennwärmeleistung van 7 kW ist bei: weniger günstigen Heizbedingungen ausreichend für 120 m³... -
Seite 41: Technische Gegevens
Bijlage 1 : technische gegevens Annexe 1 : données techniques Annex 1 technical data sheet Anlage 1 : technischen Daten Model / Modèle / Modell Astroline 2 Nominaal vermogen Puissance nominale 7 kW (9 kW max) Nominal het output Nominalleistung Aanbevolen brandstoffen Hout Combustibles conseillés... -
Seite 42: Anlage 2 : Abmessungen
Bijlage 2 afmetingen / Annexe 2: dimensions / Annex 2: dimensions / Anlage 2: Abmessungen Astro2 L Astroline 2 03.27605.000... - Seite 43 Astro2 P Astroline 2 03.27605.000...
- Seite 44 Astro2 WB Astroline 2 03.27605.000...
- Seite 45 Astroline 2 03.27605.000...
- Seite 46 Astroline 2 03.27605.000...
- Seite 47 Astroline 2 03.27605.000...
- Seite 48 Wij, Nous, Wir, Dovre nv Nijverheidsstraat 18 B2381 Weelde verklaren bij deze dat de kachel Astro 2 conform is volgens de EN 13240. déclarons que le poêle Astro 2 est conforme au norme EN 13240. declare that the stove Astro 2 is in conformity with the EN 13240.
