CYBEX V-Serie Montageanleitung Seite 17

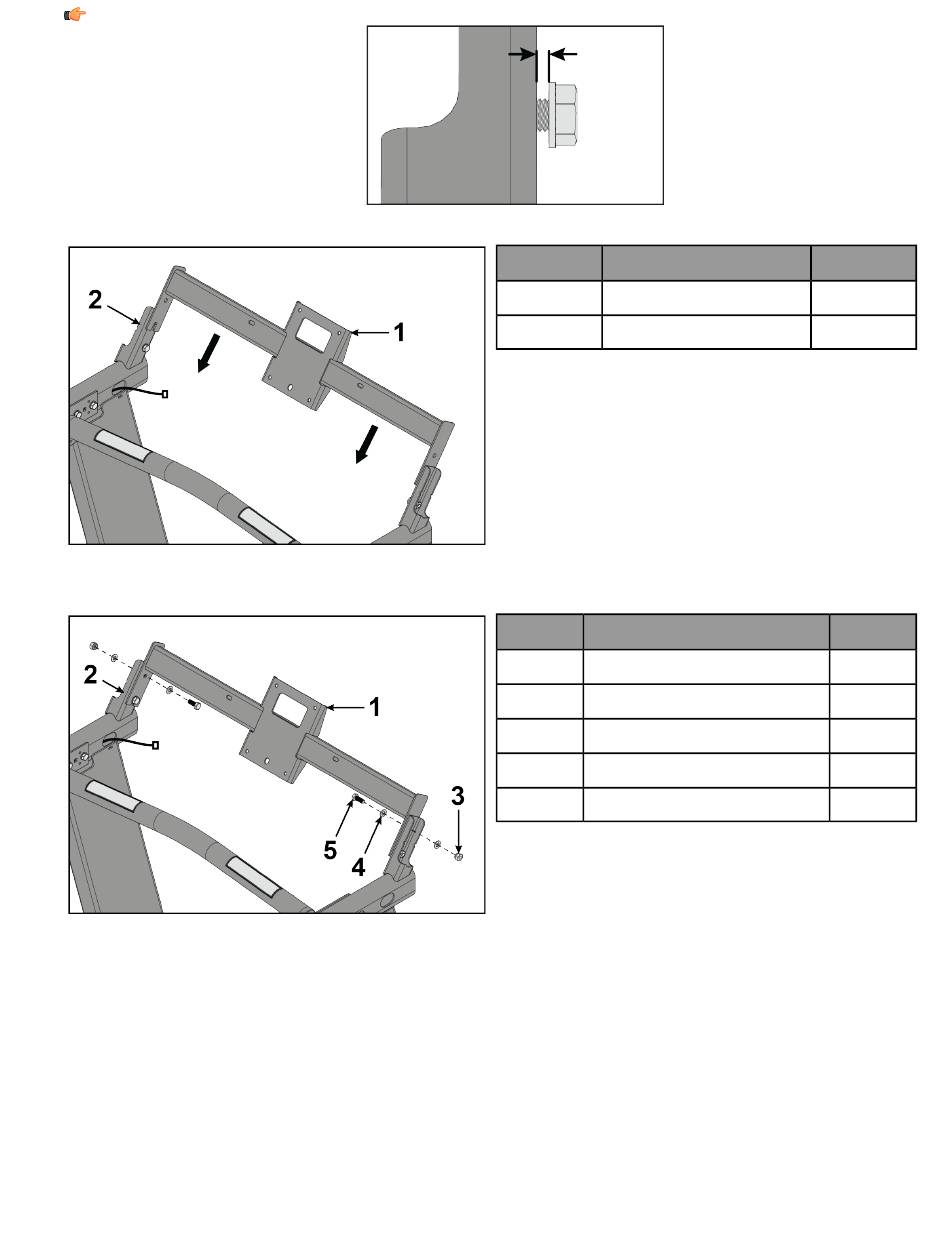

Note: Lassen Sie einen Freiraum von 5-12 mm zwischen Unterlegscheibe und Trägerstange.
2. Schieben Sie die Brücke auf den Trägerstangen herunter.
3. Ziehen Sie die Brücke auf den Trägerstangen mit Bolzen, Unterlegscheiben und Kontermuttern mithilfe eines
13-mm-Steckschlüssels und eines 13-mm-Maulschlüssels fest.
Artikel
1
2
Artikel
1
2
3
4
5 Sechskantbolzen, M8 x 20 mm
Seite 17 von 29
Beschreibung
Brücke
Konsolenträger
Beschreibung
Brücke
Konsolenträger
Kontermutter, M8
Unterlegscheibe, M8
Menge
1
2
Menge
1
2
2
4
2
