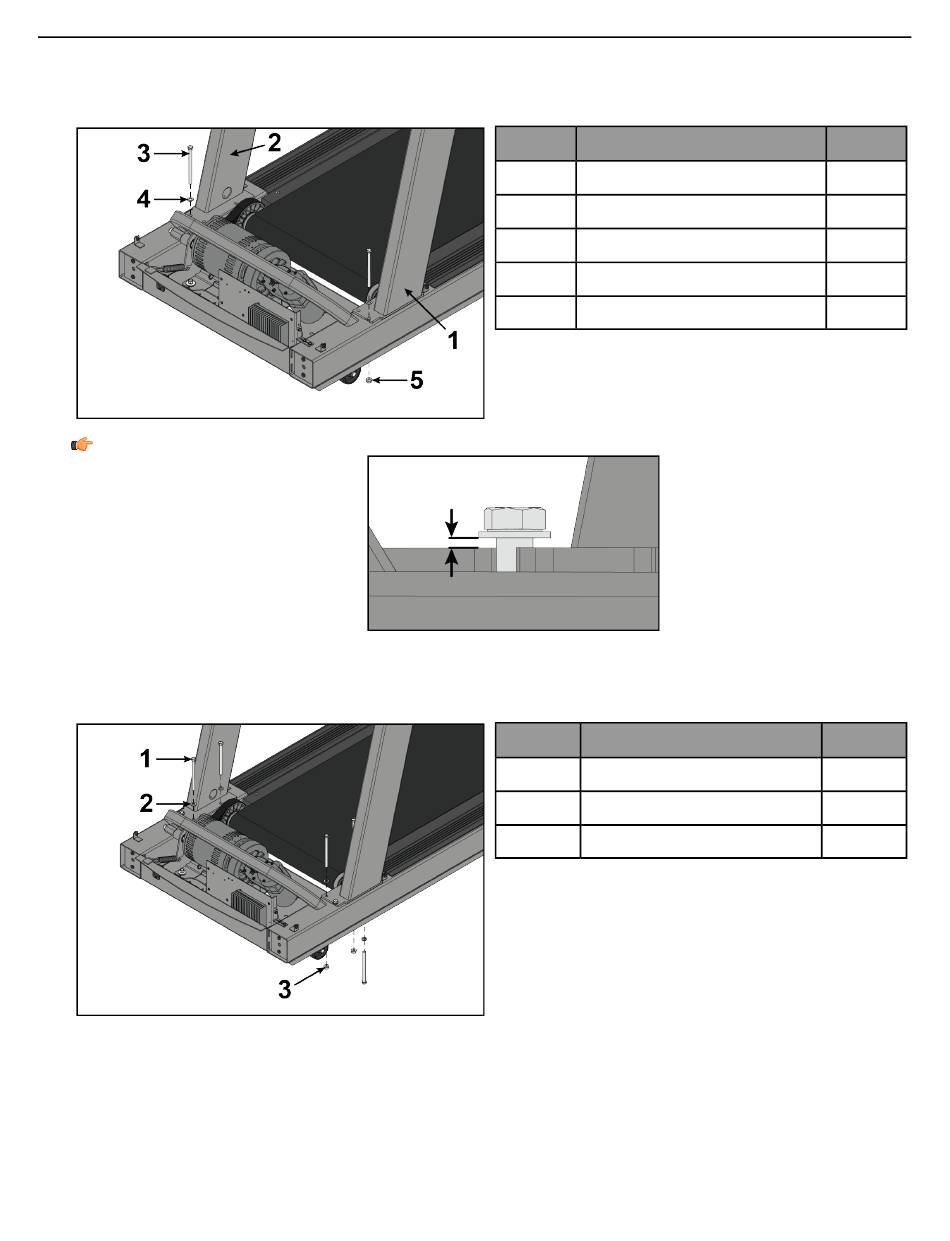

Trägerstangen installieren.
1. Trägerstangen auf dem Hauptrahmen platzieren.
2. Verbinden Sie die linke und rechte Trägerstange mit einem Bolzen, Unterlegscheibe und einer Kontermutter
mit dem Hauptrahmen mithilfe eines 9/16-Zoll-Steckschlüssels und eines 9/16-Zoll-Schraubenschlüssels.
Note: Lassen Sie einen Freiraum von 5-12 mm zwischen Unterlegscheibe und Trägerstange.
3. Fluchten Sie die Trägerstangen mit den Bohrungen im Hauptrahmen.
4. Ziehen Sie die Trägerstangen auf dem Hauptrahmen mit Bolzen, Unterlegscheiben und Kontermuttern mithilfe
eines 9/16-Zoll-Steckschlüssels und eines 9/16-Zoll-Maulschlüssels fest.
Artikel
1
2
3 Sechskantbolzen, 3/8 x 5"
4 Unterlegscheibe, 3/8" flach
5
Artikel
1 Sechskantbolzen, 3/8 x 5"
2 Unterlegscheibe, 3/8" flach
3
Seite 15 von 29
Beschreibung
Linke Trägerstange
Rechte Trägerstange
Kontermutter, 3/8"
Beschreibung
Kontermutter, 3/8"
Menge
1
1
2
2
2
Menge
6
6
4
