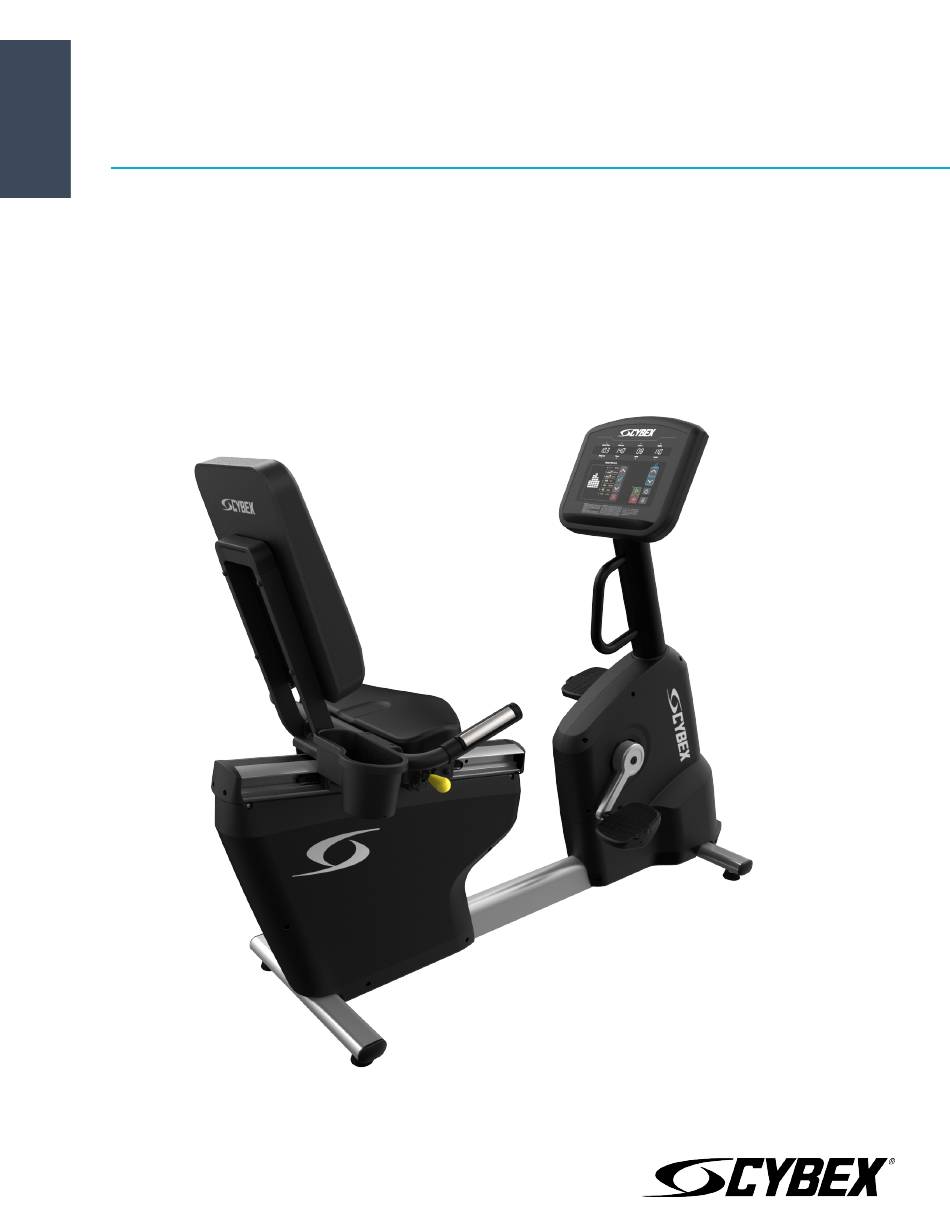

- Seite 1 Cybex - V Serie Liegeergometer Montageanleitung Teilnummer 1008690-0007 AA...
-
Seite 3: Link Benutzer Und Service-Dokumente
Link Benutzer und Service-Dokumente Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents... -
Seite 4: Inhaltsverzeichnis
Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 5: Erste Schritte
Alle Anweisungen vor der Verwendung des Geräts lesen. Warnung: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Cybex International, Inc. Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt... - Seite 6 • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Cybex International, Inc. ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.
-
Seite 7: Aufstellplatz Wählen
Aufstellplatz wählen Lesen Sie das gesamte Benutzerhandbuch, bevor Sie das Fahrradergometer in Betrieb nehmen. Nachdem Sie alle Sicherheitshinweise befolgt haben, bewegen Sie das Gerät zu dem Aufstellungsort. Lassen Sie vor und hinter dem Fahrradergometer mindestens 1 m und im Aufstiegsbereich 60 Zentimeter Platz. Abbildung 1: Freier Bereich Stabilisierung des Gerätes Nachdem Sie das Gerät in Position gebracht haben, überprüfen Sie seine Stabilität, indem Sie es seitlich hin- und... -
Seite 8: Einschalten Der Konsole
Einschalten der Konsole Wenn der Benutzer mit dem Treten der Pedale beginnt, schaltet die automatische Startfunktion des Geräts die Konsole ein. Dadurch leuchten die Anzeigen der Konsole auf und das TEXTFENSTER blinkt mit der Aufforderung: „WÄHLEN SIE EIN TRAININGSPROGRAMM MIT DEN PFEILTASTEN AUS ODER DRÜCKEN SIE QUICK START.“ Wenn der Benutzer innerhalb von 20 Sekunden keine Programmauswahl trifft, startet die Konsole automatisch ein MANUELLES Trainingsprogramm. -
Seite 9: Produktüberblick
Produktüberblick Produkteigenschaften Artikel Beschreibung Konsole Getränkehalter Herzfrequenz-Handsensoren Sitzeinstellhebel Einstellfüße Einstellung der Pedalschlaufen Die Pedalschlaufen des Fahrradergometers halten die Füße des Benutzers während des Trainings auf den Pedalen. Die Schlaufen sollten bequem sitzen, jedoch eng genug, dass die Schuhe in keiner Pedalstellung von den Pedalen rutschen. -
Seite 10: Einstellung Des Sitzes
Einstellung des Sitzes Ein ordnungsgemäß eingestellter Sitz ist in allen Trainingsaktivitäten mit einem Fahrradergometer wichtig. Wenn der Sitz nicht weit genug entfernt ist, werden Knien und Muskeln übermäßigen Beanspruchungen ausgesetzt. Wenn der Sitz zu weit entfernt ist, werden Füße, Sprunggelenke, Hüften und Knie gereizt. Setzen Sie sich auf den Sitz und legen Sie die Fußballen auf die Pedale. -
Seite 11: Aufbau
Aufbau Liste der Komponenten und Befestigungsteile Komponenten Artikel Beschreibung Menge Hauptrahmen Stabilisator Einzelsäule Sitzschlittenbaugruppe Sitzgriffstangenbaugruppe Getränkehalter Rückenpolster Sitz Pedal Konsole Stromkabelhalterung Tretkurbelarm Befestigungselemente Artikel Beschreibung Menge Sechskantschraube (M8 x 1,25 Flachrundkopf mit Bund) M8 X 20 MM Innensechskant-Halbrundschraube Unterlegscheibe, M8 flach M5 x 8 mm Kreuzschlitz-Flachkopfschraube Bolzen, M6 x 55 mm Unterlegscheibe, M6... -
Seite 12: Benötigte Werkzeuge
Note: Die Pakete mit den Eisenteilen (Hardware-Pakete) sind nummeriert. Führen Sie den Zusammenbau in dieser Reihenfolge aus. Note: Dieses Produkt verwendet das Hardware-Paket 7 nicht. Benötigte Werkzeuge • Kreuzschlitzschraubenzieher • 15-mm-Pedalschlüssel • 5-mm-Inbusschlüssel • 17-mm-Gabelschlüssel • 10-mm-Steckschlüssel • Gummihammer • 13-mm-Steckschlüssel •... -
Seite 13: Stabilisatoren Installieren
3. Nehmen Sie das Unterteil aus der Verpackung heraus. Artikel Beschreibung Menge Hauptrahmen Stabilisatoren installieren. Stabilisatoren mit Schrauben am Hauptrahmen mithilfe eines 10-mm-Steckschlüssels befestigen. Artikel Beschreibung Menge Vorderer Stabilisator Hinterer Stabilisator Hauptrahmen Sechskantschraube (M8 x 1,25 Flachrundkopf mit Bund) (27,1 Nm) Seite 13 von 26... -
Seite 14: Einzelsäulenbaugruppe Installieren
Einzelsäulenbaugruppe installieren. 1. Kabel anschließen. 2. Befestigen Sie die Einzelsäulenbaugruppe mit Schrauben und Kontermuttern am Hauptrahmen mithilfe von 10-mm und 13-mm-Steckschlüsseln. Artikel Beschreibung Menge Einzelsäule Hauptrahmen Sechskantschraube (M8 x 16 Flachrundkopf mit Bund) Kontermutter M8 (27,1 Nm) Sitzschlittenbaugruppe installieren 1. Bringen Sie die Kunststoff-Durchführungshülsen an der Sitzschlittenbaugruppe an. Artikel Beschreibung Menge... -
Seite 15: Sitzgriffstangenbaugruppe Installieren
2. Befestigen Sie die Sitzschlittenbaugruppe mit Schrauben und Unterlegscheiben am Basisbauteil mithilfe eines 5-mm-Inbusschlüssels. Artikel Beschreibung Menge Sitzschlittenbaugruppe Hauptrahmen Unterlegscheibe, M8 flach M8 X 20 MM Innensechskant-Halbrundschraube (24,4 Nm) Sitzgriffstangenbaugruppe installieren. 1. Führen Sie das Herzfrequenzsensorenkabel nach unten durch die Bohrung in der Sitzschlittenbaugruppe. 2. - Seite 16 4. Kabel anschließen. Seite 16 von 26...
-
Seite 17: Die Verkleidungen Montieren
Die Verkleidungen montieren. 1. Drehen Sie die Schrauben zur Befestigung der hinteren Verkleidung am Rahmen mit einem Kreuzschlitzschraubendreher fest. Artikel Beschreibung Menge Hintere Verkleidung Hauptrahmen M4 x 16 mm Kreuzschlitz-Flachkopfschraube (1,47 Nm) 2. Drehen Sie die Schrauben zur Befestigung der Frontverkleidung am Rahmen mit einem Kreuzschlitzschraubendreher fest. -
Seite 18: Getränkehalter Anbringen
Getränkehalter anbringen. Drehen Sie die Schrauben zur Befestigung des Getränkehalters an der Sitzgriffstangenbaugruppe mit einem Kreuzschlitzschraubendreher fest. Artikel Beschreibung Menge Getränkehalter Sitzgriffstangenbaugruppe M5 x 8 mm Kreuzschlitz-Flachkopfschraube (2,6 Nm) Note: Ziehen Sie die Schrauben nicht mit einem Bohrschrauber fest. Rückenpolster installieren 1. - Seite 19 2. Rückenpolster mit Bolzen und Unterlegscheiben an der Sitzschlittenbaugruppe mithilfe eines Kreuzschlitzschraubendrehers befestigen. Artikel Beschreibung Menge Rückenpolster Sitzschlittenbaugruppe Unterlegscheibe, M6 Bolzen, M6 x 55 mm (6,6 Nm) Seite 19 von 26...
-
Seite 20: Sitz Installieren
Sitz installieren. Sitz mit Bolzen und Unterlegscheiben an der Sitzschlittenbaugruppe mithilfe eines Kreuzschlitzschraubendrehers befestigen. Artikel Beschreibung Menge Sitz Sitzschlittenbaugruppe Unterlegscheibe, M6 Bolzen, M6 x 55 mm (6,6 Nm) Pedale installieren. 1. Tretkurbelarme mit Schrauben und Kappen am Hauptrahmen mithilfe eines 14-mm-Steckschlüssels befestigen. Artikel Beschreibung Menge... -
Seite 21: Konsolenanschlüsse
Konsolenanschlüsse Beschreibung Anschluss des Displays Konsoleninstallation Drehen Sie die Schrauben zur Befestigung der Konsole an der Einzelsäule mit einem Kreuzschlitzschraubendreher fest. Artikel Beschreibung Menge Konsole Einzelsäule M5 x 12 mm Kreuzschlitz-Flachkopfschraube (2,6 Nm) Eisenteile fest anziehen. Sicherstellen, dass alle Befestigungsteile festgezogen sind. Seite 21 von 26... -
Seite 22: Reparatur Und Technische Daten
Reparatur und technische Daten Tipps zur Wartung und Pflege Note: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. Achten Sie besonders auf den Zustand von Verschleißteilen (siehe unten). -
Seite 23: Vorbeugender Wartungsplan
Vorbeugender Wartungsplan Artikel Wöchentlich Monatlich Halbjährlich Konsolen-Overlays Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Befestigungselemente Prüfen Rahmen/Sitzstange Reinigen Prüfen Kunststoffabdeckungen Reinigen Prüfen Lifepulse Sensoren Reinigen/Prüfen Einstellfüße Kontrollieren/Einstellen Pedale/Riemen Reinigen Prüfen ® Tipps zur Problemlösung des telemetrischen Brustgurtsystems Polar Herzfrequenzanzeige fehlerhaft oder nicht vorhanden Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um genaue Herzfrequenzwerte... -
Seite 24: Fehlerbehebung Der Lifepulse ™ Sensoren
™ Fehlerbehebung der Lifepulse Sensoren Bei fehlerhafter oder fehlender Herzfrequenzanzeige folgendermaßen vorgehen: • Hände abtrocknen, um ein Abrutschen zu verhindern. • Legen Sie die Hände während des Trainings auf die in den Haltegriffen integrierten Sensoren. • Die Sensoren fest umfassen. •... -
Seite 25: Spezifikationen
Spezifikationen V Serie Liegeergometer - Technische Daten Verwendungszweck Starke Beanspruchung bei gewerblicher Nutzung, EN ISO 20957 Klasse SA Maximales Benutzergewicht 181 kg / 400 lbs. Pedalgröße 127 mm X 140 mm / 5 Zoll x 5,5 Zoll Antriebstyp Bandriemen Stromversorgung Keine (optionale externe Stromversorgung) Patentiertes digitales Lifepulse™... - Seite 26 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
