Pedale Installieren; Konsoleninstallation - CYBEX V-Serie Montageanleitung

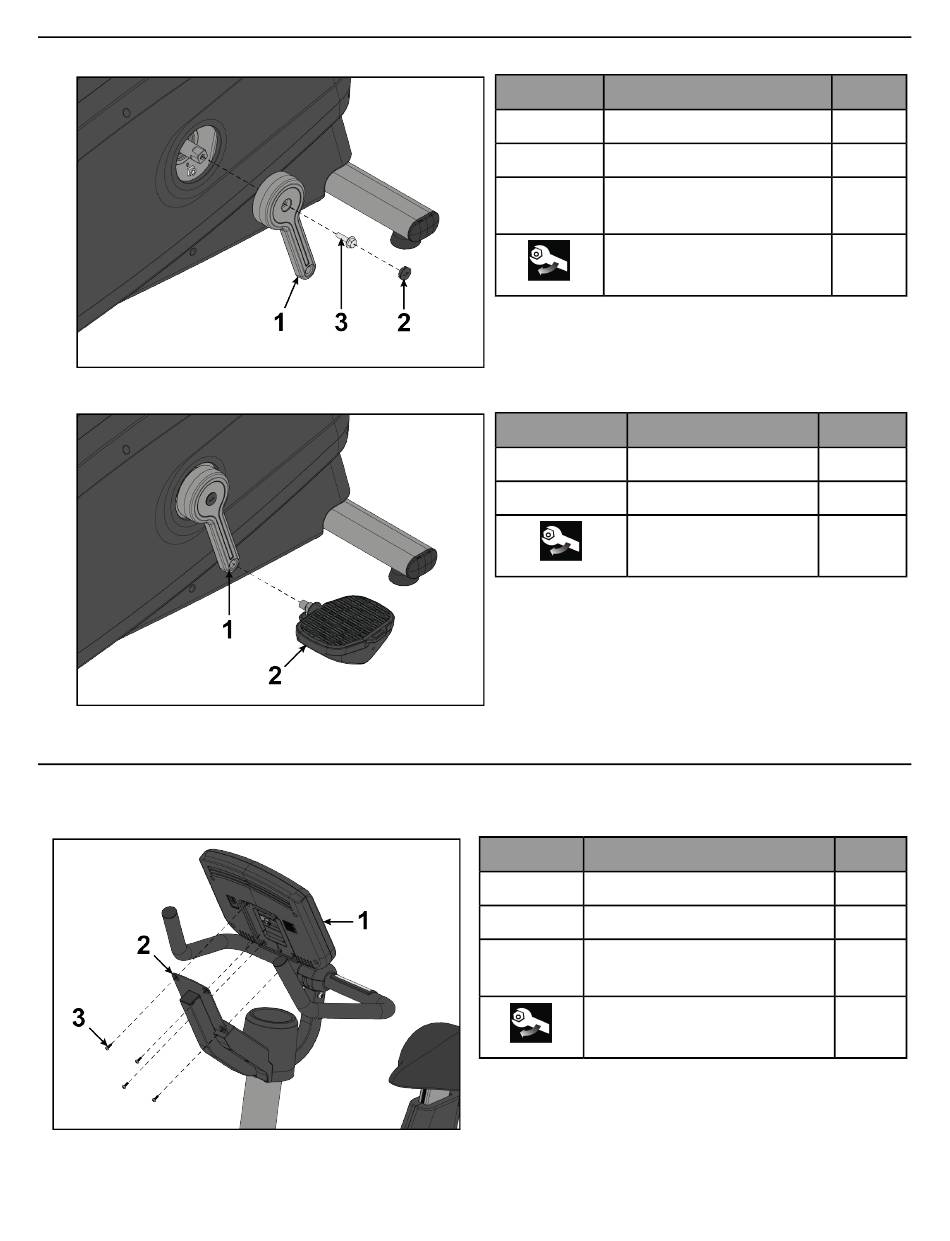

Pedale installieren.

1. Tretkurbelarme mit Schrauben und Kappen am Hauptrahmen mithilfe eines 13-mm-Steckschlüssels befestigen.
2. Pedale mit 15-mm-Pedalschlüssel an den Tretkurbelarmen befestigen.

Konsoleninstallation

Drehen Sie die Schrauben zur Befestigung der Konsole am Konsolengestell mit einem Kreuzschlitzschraubendreher
fest.
Artikel
1
2
3
Artikel
1
2
Artikel
1
2
3
Kreuzschlitz-Flachkopfschraube
Seite 17 von 23
Beschreibung
Tretkurbelarm
Kappe
Sechskantschraube (M8 x 30
Flachrundkopf mit Bund)
(42,7 Nm)
Beschreibung
Tretkurbelarm
Pedal
(17,6 Nm)
Beschreibung
Konsole
Konsolenhalterung
M5 x 12 mm
(2,6 Nm)
Menge
2
2
2
Menge
2
2
Menge
1
1
4
