Die Verkleidungen Montieren; Sitz Installieren - CYBEX V-Serie Montageanleitung

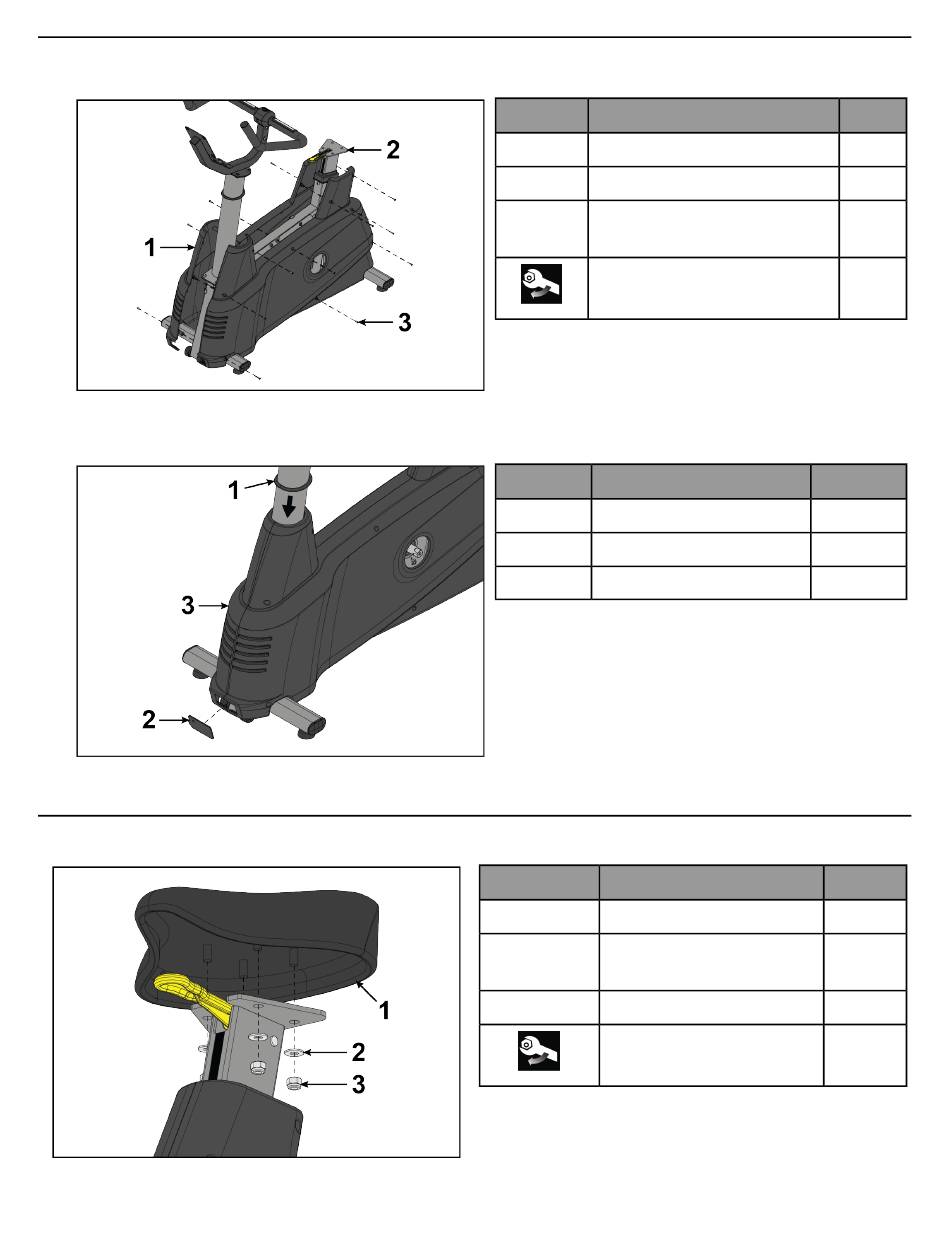

Die Verkleidungen montieren.

1. Drehen Sie die Schrauben zur Befestigung der Verkleidungen am Rahmen mit einem
Kreuzschlitzschraubendreher fest.
2. Überschiebmuffe auf die Einzelsäulenbaugruppe schieben und bis zum Einrasten drücken.
3. Stromkabelhalterung vorne am Hauptrahmen anbringen.

Sitz installieren.

Sitz mit Kontermuttern und Unterlegscheiben mithilfe eines 13-mm-Steckschlüssels am Hauptrahmen befestigen.
Artikel
1
2
3
Kreuzschlitz-Flachkopfschraube
Artikel
1
2
3
Artikel
1
2
3
Seite 15 von 23
Beschreibung
Verkleidungen
Hauptrahmen
M4 x 16 mm
(1,47 Nm)
Beschreibung
Hülse
Stromkabelhalterung
Hauptrahmen
Beschreibung
Sitz
Unterlegscheibe, M8 flach
(silber)
Kontermutter M8
(27,1 Nm)
Menge
2
1
13
Menge
1
1
1
Menge
1
4
4
