Stabilisatoren Installieren; Einzelsäulenbaugruppe Installieren - CYBEX V-Serie Montageanleitung

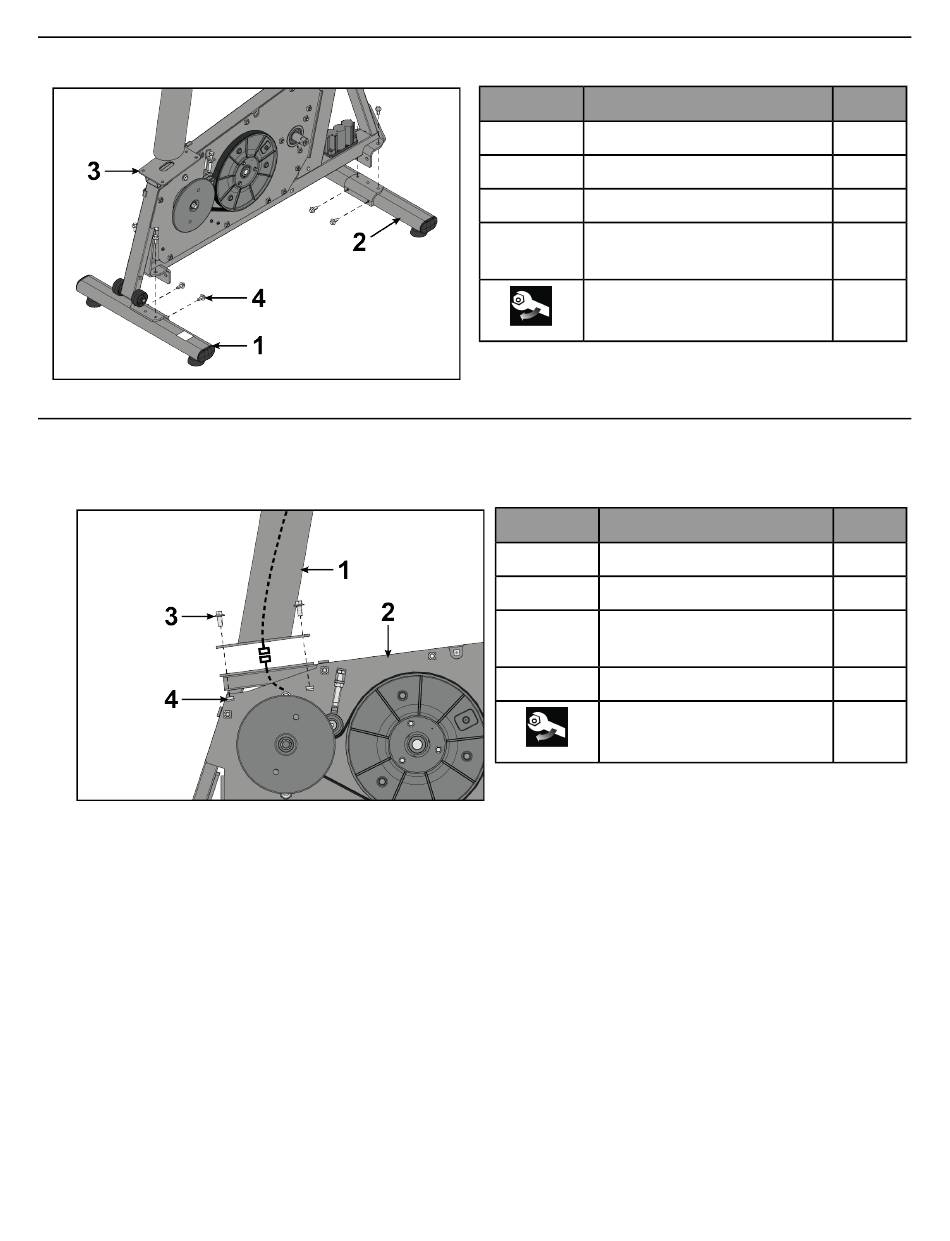

Stabilisatoren installieren.

Stabilisatoren mit Schrauben am Hauptrahmen mithilfe eines 10-mm-Steckschlüssels befestigen.
Einzelsäulenbaugruppe installieren.
1. Kabel anschließen.
2. Befestigen Sie die Einzelsäulenbaugruppe mit Schrauben und Kontermuttern am Hauptrahmen mithilfe von
10-mm und 13-mm-Steckschlüsseln.
Artikel
1
2
3
Sechskantschraube (M8 x 1,25
4
Artikel
1
2
3
4
Seite 13 von 23
Beschreibung
Vorderer Stabilisator
Hinterer Stabilisator
Hauptrahmen
Flachrundkopf mit Bund)
(27,1 Nm)
Beschreibung
Einzelsäule
Hauptrahmen
Sechskantschraube (M8 x 16
Flachrundkopf mit Bund)
Kontermutter M8
(24,4 Nm)
Menge
1
1
1
8
Menge
1
1
4
4
