Inhaltszusammenfassung für CYBEX V Serie

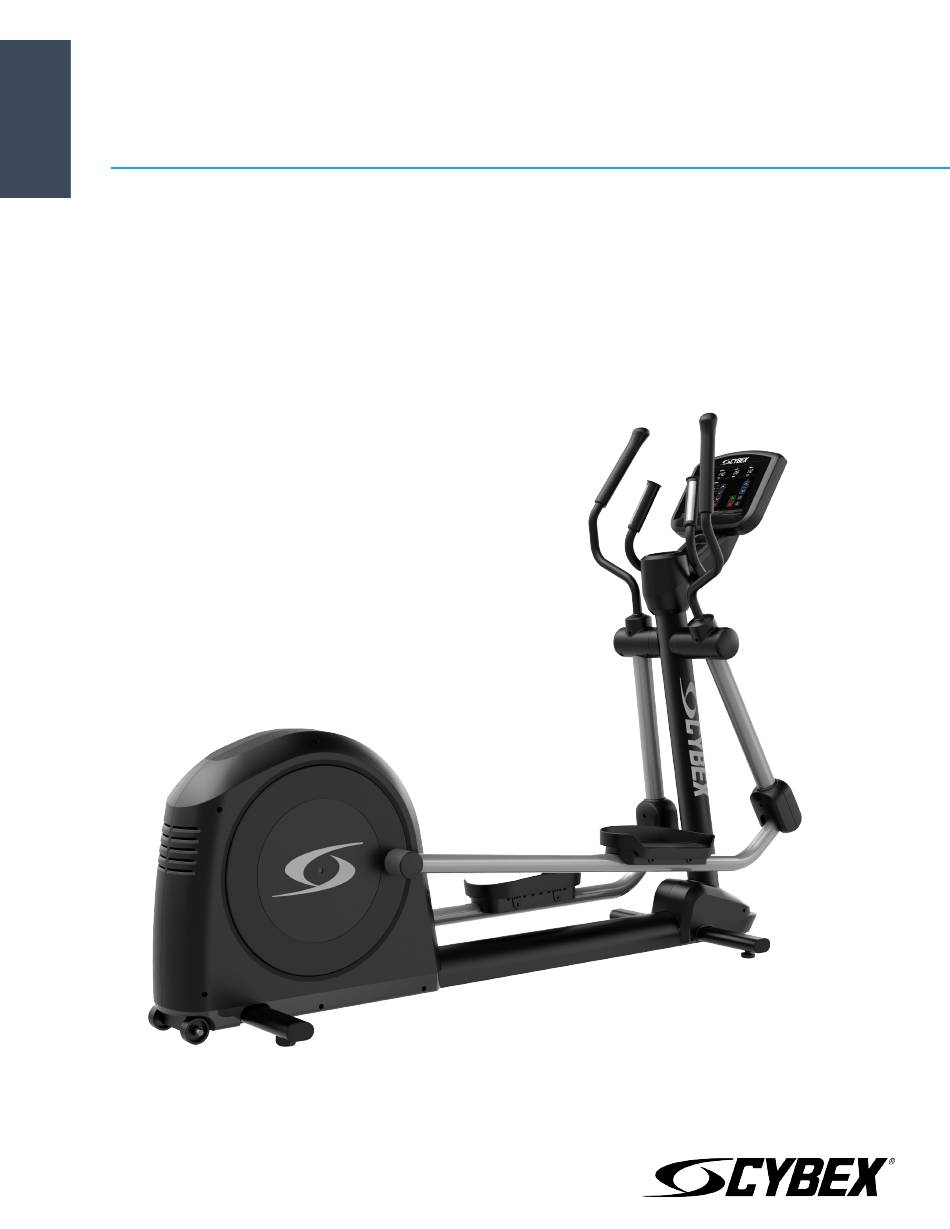

- Seite 1 V-Serie Cross-Trainer Montageanleitung Teilenummer 1008694-0007 AB...
- Seite 3 Link Benutzer und Service-Dokumente Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents...
- Seite 4 Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen.
- Seite 5 Alle Anweisungen vor der Verwendung des Geräts lesen. WARNUNG: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Cybex International, Inc. Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt...
- Seite 6 • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Cybex International, Inc. ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.
- Seite 7 Wahl des Standorts / Stabilisierung des Crosstrainers Bevor Sie den Crosstrainer aufbauen, lesen Sie das gesamte Benutzerhandbuch. Nachdem Sie alle Sicherheitshinweise befolgt haben, bewegen Sie das Gerät zu dem Aufstellungsort. Lassen Sie vor dem Crosstrainer mindestens 1 ft. (0,3 m) und an der Seite mindesten 2 ft. (0,6 m) Platz. Das Aufsteigen auf den Crosstrainer muss problemlos von der Seite aus möglich sein.
- Seite 8 Stecken Sie das Netzkabel in die externe Buchse an der Vorderseite des Crosstrainers. Stecken Sie das andere Ende des Netzkabels in eine Wechselstrom-Steckdose. Verwenden Sie nur die von Cybex International, Inc. zur Verfügung gestellte externe Stromversorgung, um einen unsicheren Betrieb zu vermeiden.
- Seite 9 Produktüberblick Produkteigenschaften Artikel Beschreibung Konsole Herzfrequenz-Handsensoren Getränkehalter Pedal Einstellfüße Transporträder Wie benutzt man den Crosstrainer Stellen Sie die Füße auf die Pedale, dort wo Sie sich wohlfühlen. Viele Benutzer setzen ihre Zehen 1-2 Zoll von der Vorderkante der Pedale und 0,5-1 Zoll von der Innenkante der Pedale. Allerdings sind die Pedale groß genug, um eine Reihe von Fußpositionen, je nach Vorliebe, zu ermöglichen.
- Seite 10 Aufbau Befestigungsmaterial und erforderliche Werkzeuge Befestigungselemente Artikel Beschreibung Menge M10 X 16 MM SECHSKANTBOLZEN M8 Unterlegscheibe M8 X 20 MM Innensechskantschraube M4.2 X 19 Kreuzschlitz-Flachkopfschrauben M5 x 14 Kreuzschlitz-Flachkopfschraube Benötigtes Werkzeug • Magnetischer Kreuzschlitzschraubendreher Nr. 2 • 13-mm-Steckschlüssel • Sechskantschlüssel 5 mm Seite 10 von 21...
- Seite 11 Bringen Sie die Konsolengestellhalterung am Unterteil an. 1. Ziehen Sie das Hauptkabel vom Unterteil durch das untere Loch der Konsolengestellhalterung. Beschreibung Menge Hauptkabel Konsolengestellhalterung 2. Befestigen Sie die Konsolengestellhalterung mit vier Schrauben und Unterlegscheiben am Unterteil. Beschreibung Menge Konsolengestellhalterung M8 X 16 Sechskant-Kopfschraube M8 Unterlegscheibe Crosstrainer Sockel...
- Seite 12 Kabel der Herzfrequenzsensoren anschließen Die Herzfrequenzsensorenkabel von der Hauptleitung an die Herzfrequenzsensorenkabel der Horngriffe anschließen. Seite 12 von 21...
- Seite 13 Bringen Sie die Konsolengestellabdeckung an. Beschreibung Menge Konsolengestellabdeckung M4.2 X 19 Kreuzschlitz-Flachkopfschrauben 1,2 - 1,5 Nm Kabelverbindung Sockel zu Konsole Beschreibung Konsole zu Sockel Stromversorgung Seite 13 von 21...
- Seite 14 Konsole befestigen Beschreibung Menge Konsole M5 x 14 Kreuzschlitz-Flachkopfschraube 2,3 - 2,8 Nm Trainingsstangen befestigen Beschreibung Menge Rechte Trainingsstange Linke Trainingsstange M8 X 20 MM Innensechskantschraube M8 Unterlegscheibe 40,7 - 47,5 Nm Seite 14 von 21...
- Seite 15 Befestigen Sie die Schließgehäuse-Abdeckungen 1. Befestigen Sie die hintere Schließgehäuse-Abdeckung und die vordere Schließgehäuse-Abdeckung mit zwei Schrauben am Kipphebel. Hinweis: Den Vorgang für die anderen Kipphebel wiederholen. Die vordere Abdeckung, die bei dem ersten Kipphebel verwendet wurde, wird nun die hintere Abdeckung auf dem verbleibenden Kipphebel. Beschreibung Menge Schließgehäuse-Abdeckung...
- Seite 16 Frontabdeckung und Stromkabelhalterung anbringen. Beschreibung Menge Linke Frontabdeckung Rechte Frontabdeckung M4.2 X 19 Kreuzschlitz-Flachkopfschrauben Stromkabelhalterung 1,2 - 1,5 Nm Seite 16 von 21...
- Seite 17 Reparatur und technische Daten Tipps zur Wartung und Pflege Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden.
- Seite 18 Vorbeugender Wartungsplan Artikel Wöchentlich Monatlich Halbjährlich Konsolen-Overlays Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Befestigungselemente Prüfen Rahmen Reinigen Prüfen Kunststoffabdeckungen Reinigen Prüfen Lifepulse Sensoren Reinigen/Prüfen Einstellfüße Kontrollieren/Einstellen Pedale Reinigen Prüfen Zugelassene und verträgliche Reinigungsmittel Es wurden zwei bevorzugte Reinigungsmittel von den Experten zugelassen: PureGreen 24 und Gym Wipes. Beide Reiniger befreien das Gerät sicher und wirksam von Schmutz, Verunreinigungen und Schweiß.
- Seite 19 Fehlerbehebung der Lifepulse™ Systemsensoren Bei fehlerhafter oder fehlender Herzfrequenzanzeige folgendermaßen vorgehen: • Hände abtrocknen, um ein Abrutschen zu verhindern. • Legen Sie die Hände während des Trainings auf die in den Horngriffen integrierten Sensoren. • Die Sensoren fest umfassen. • Konstanten Druck auf die Sensoren ausüben. ®...
- Seite 20 Spezifikationen Technische Daten Verwendungszweck Starke Beanspruchung bei gewerblicher Nutzung, Klasse SA Maximales Benutzergewicht 181 kg / 400 lbs. Antriebstyp Riemen/Lichtmaschine Widerstandsstufen Pedalumdrehungsbereich: 3,5-20,4 km/h Stromversorgung Keine (optionale externe Stromversorgung) Patentiertes digitales Lifepulse™ Herzfrequenz-Sensorsystem und Polar®-kompatibles telemetrisches Herzfrequenzüberwachung Herzfrequenz-Überwachungssystem Geräteabmessungen (ohne Konsole) Versandmaße (ohne Konsole) Länge 209 cm...
- Seite 21 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
