Getränkehalter Anbringen - CYBEX V-Serie Montageanleitung

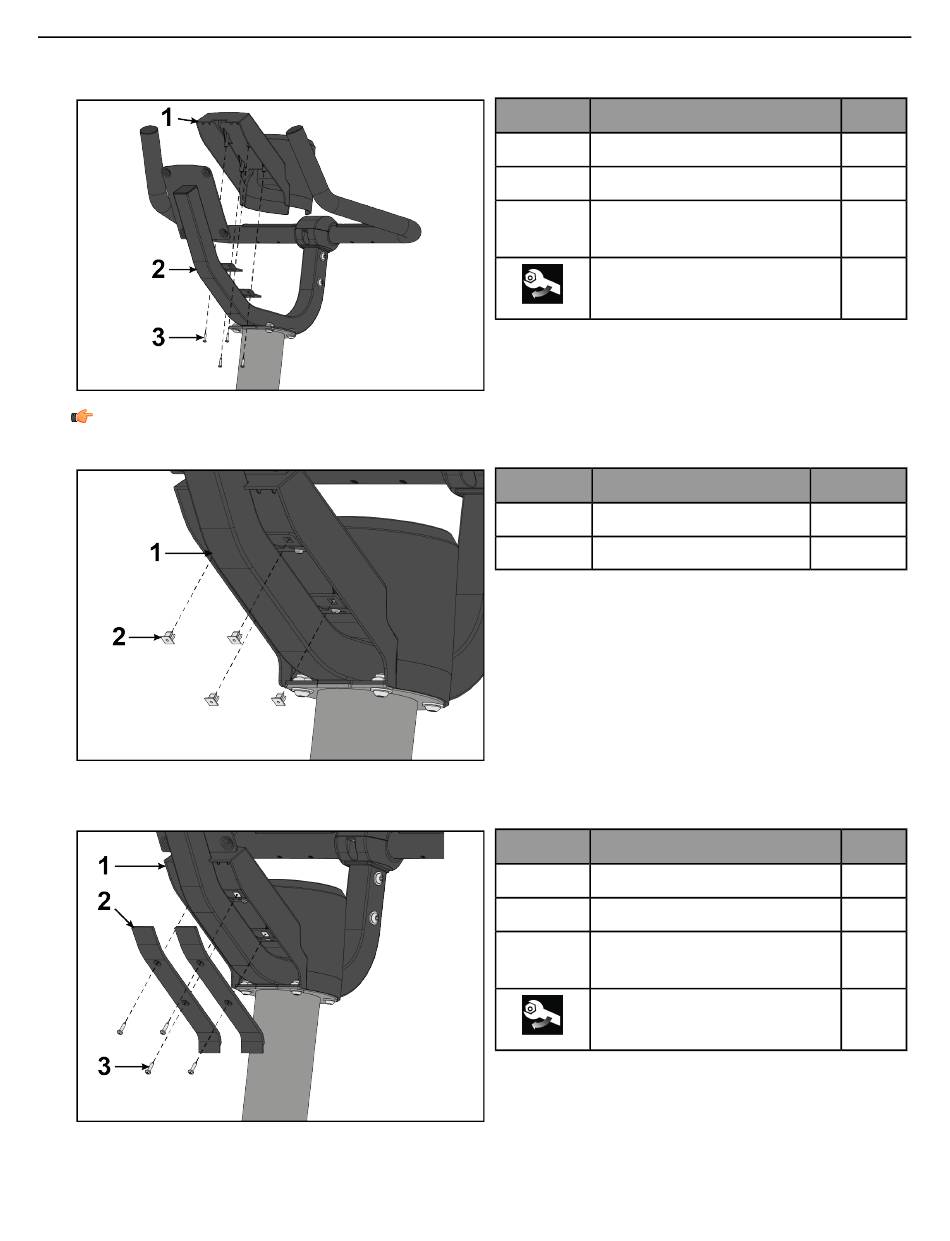

Getränkehalter anbringen.
1. Ziehen Sie die Schrauben zur Befestigung des Getränkehalters am Konsolengestell mit einem
Kreuzschlitzschraubendreher fest.
Note: Ziehen Sie die Schrauben nicht mit einem Bohrschrauber fest.
2. Installieren Sie die Durchführungshülsen an der Konsolengestellbaugruppe.
3. Ziehen Sie die Schrauben zur Befestigung der Getränkehalterabdeckung am Konsolengestell mit einem
Kreuzschlitzschraubendreher fest.
Artikel
1
2
3
Kreuzschlitz-Flachkopfschraube
Artikel
1
2
Artikel
1
2 Getränkehalterabdeckungen
3
Kreuzschlitz-Flachkopfschraube
Seite 16 von 23
Beschreibung
Getränkehalter
Konsolenhalterung
M4 x 16 mm
(1,47 Nm)
Beschreibung
Konsolenhalterung
Kunststofftülle
Beschreibung
Konsolenhalterung
M4 x 16 mm
(1,47 Nm)
Menge
1
1
4
Menge
1
4
Menge
1
2
4
