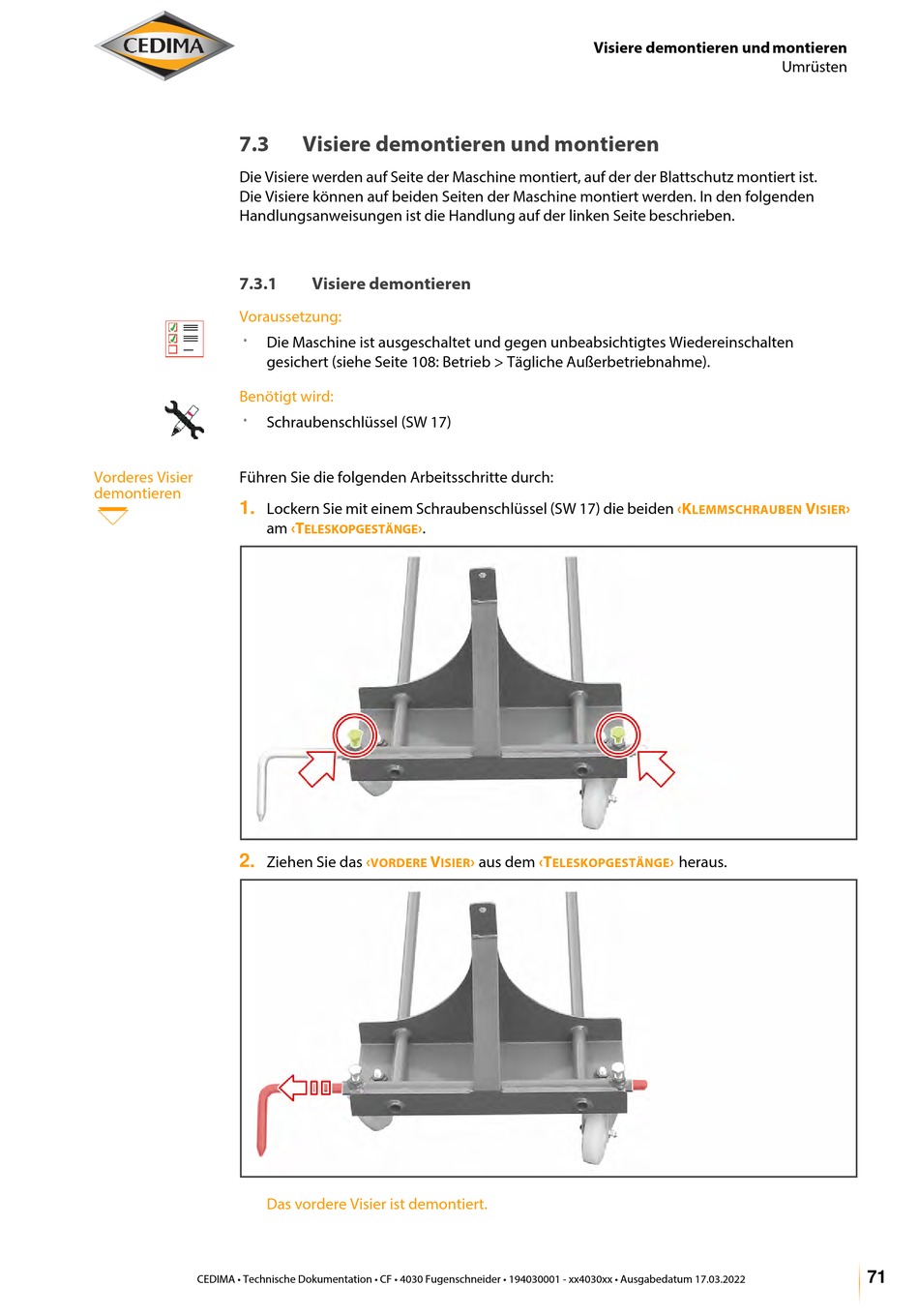

7.3
Die Visiere werden auf Seite der Maschine montiert, auf der der Blattschutz montiert ist.
Die Visiere können auf beiden Seiten der Maschine montiert werden. In den folgenden
Handlungsanweisungen ist die Handlung auf der linken Seite beschrieben.
7.3.1
Voraussetzung:
Die Maschine ist ausgeschaltet und gegen unbeabsichtigtes Wiedereinschalten
gesichert (siehe Seite 108: Betrieb > Tägliche Außerbetriebnahme).
Benötigt wird:
Schraubenschlüssel (SW 17)
Vorderes Visier
Führen Sie die folgenden Arbeitsschritte durch:
demontieren
Lockern Sie mit einem Schraubenschlüssel (SW 17) die beiden
1.
am
Ziehen Sie das
2.
Das vordere Visier ist demontiert.
CEDIMA • Technische Dokumentation • CF • 4030 Fugenschneider • 194030001 - xx4030xx • Ausgabedatum 17.03.2022
Visiere demontieren und montieren
Visiere demontieren
‹T
›.
ELESKOPGESTÄNGE
‹
V
VORDERE
ISIER
Visiere demontieren und montieren
›
‹T
aus dem
ELESKOPGESTÄNGE
Umrüsten
‹K
V
LEMMSCHRAUBEN
ISIER
›
heraus.
›
71
