4.1.5

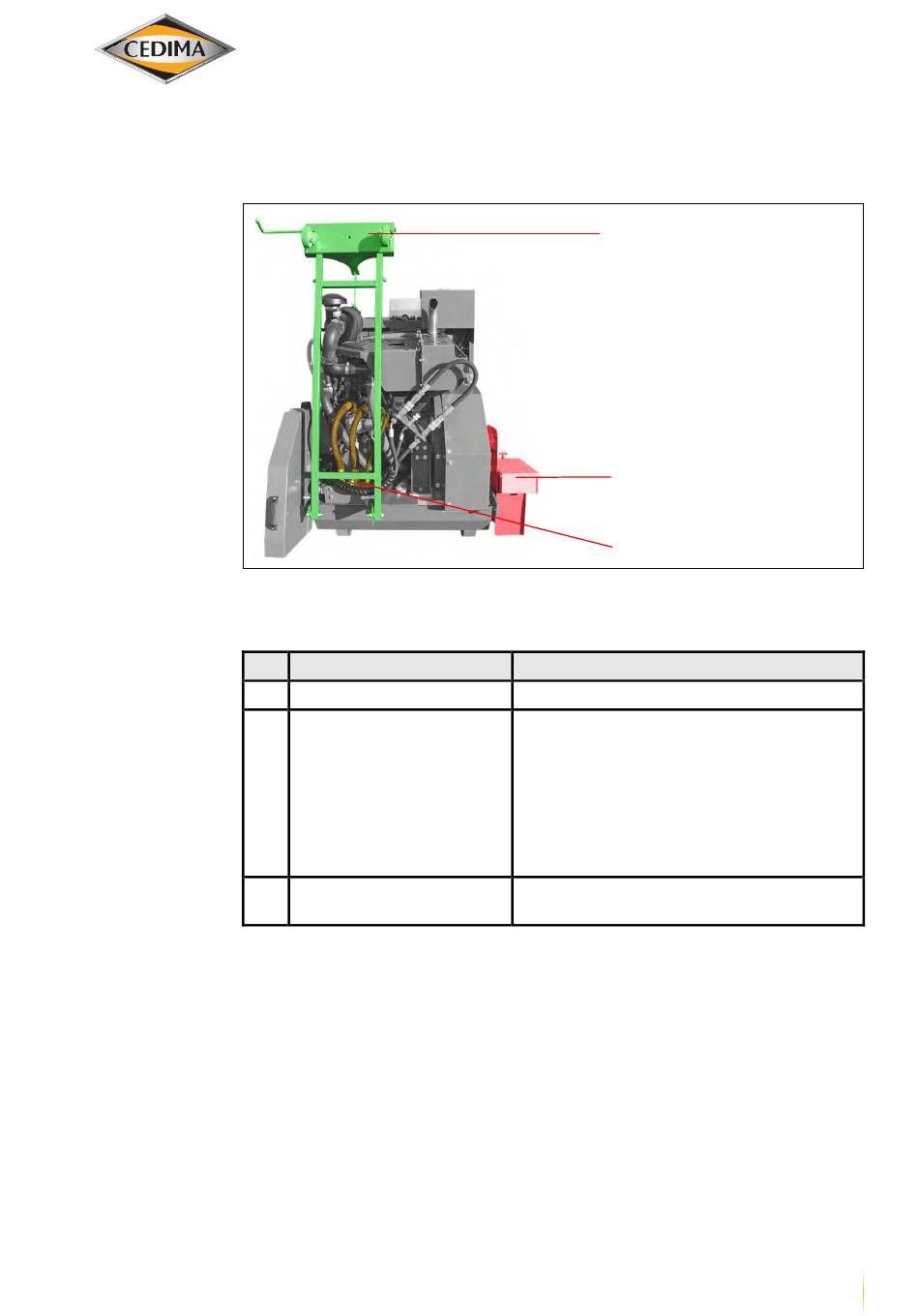

Maschinenkomponenten vordere Seite
4.1.5.1
Übersicht
Übersicht
Legende
Nr.
Bezeichnung
1
Vorderes Visier (hochgeklappt)
2
Schutzabdeckung
Schneidwelle
3
Anschlüsse – Zusatzhydraulik
CEDIMA • Technische Dokumentation • CF • 4030 Fugenschneider • 194030001 - xx4030xx • Ausgabedatum 17.03.2022
1
2
3
Beschreibung
Siehe Kapitel „Vorderes Visier" (Seite 42).
Die Schutzabdeckung schützt den Bediener vor
dem Hineingreifen an die rotierende Schneid-
welle. Die Schutzabdeckung kann auf beiden
Seiten der Maschine auf dem Blattschutzhalter
montiert werden. Der Betrieb ohne die
Schutzabdeckung ist verboten.
Im Werkzeugkasten befindet sich das Werkzeug,
um die Maschine zu rüsten und einzustellen.
Hier können zusätzlich Anbaugeräte
angeschlossen werden, z. B. eine Absaugung.
Teile der Maschine
Maschinenübersicht
