Maschinenkomponenten hintere Seite
8
3

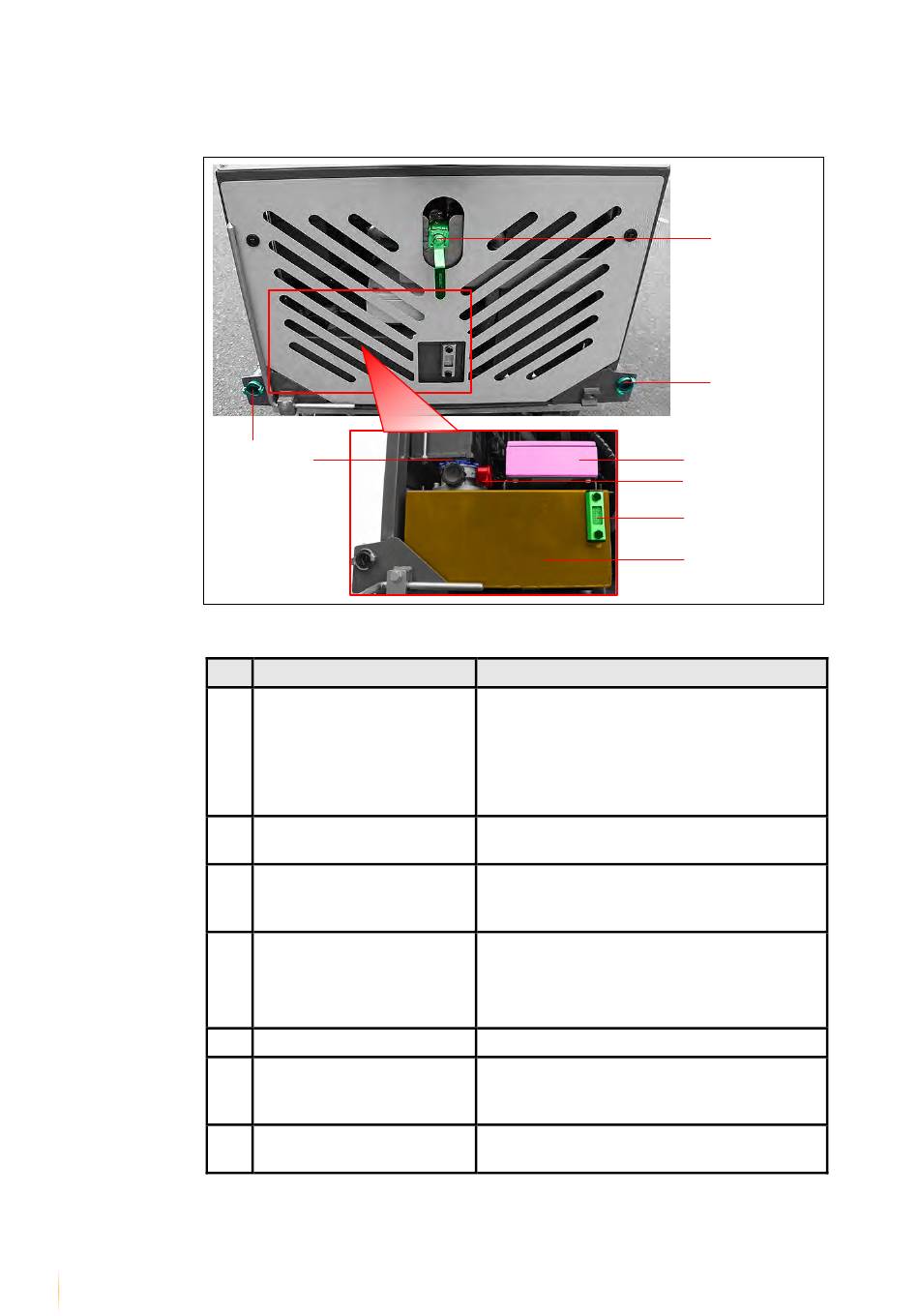

Maschinenkomponenten hintere Seite
Legende
Nr.
Bezeichnung
1
Wasserabsperrhahn
2+8
Spülwasseranschluss linke und
rechte Seite
3
Nachfüllöffnung Hydrauliköl/
Hydraulikölfilter
4
Verschmutzungsanzeige
Hydrauliköl
5
Hydrauliköl-Behälter
6
Schauglas
7
Schaltkasten
Beschreibung
Hier schalten Sie die Wasserzuführung auf den
linken oder rechten Spülwasseranschluss. Zudem
regulieren Sie mithilfe des Wasserabsperrhahns die
Durchflussmenge des Spülwassers.
Bei Saugwasser muss zusätzlich die Spülwasser-
pumpe eingeschaltet werden.
Hier können Sie den Schlauch des Spülwasseran-
schluss-Abstandshalters anschließen.
Hier können Sie bei Bedarf das Hydrauliköl nach-
füllen. Prüfen Sie in regelmäßigen Abständen den
Füllstand des Hydrauliköls.
Zeigt den Verschmutzungsgrad des Hydrauliköls
an. Befindet sich die Anzeige bei betriebswarmem
Hydrauliköl im roten Bereich, müssen Sie die
Filterpatrone und das Hydrauliköl wechseln.
Hier befindet sich das Hydrauliköl der Maschine.
Auf dem Schauglas können Sie den Füllstand des
Hydrauliköl-Behälters sowie die Temperatur des
Hydrauliköls ablesen.
Beinhaltet Motor-Sicherungen und Relais. Siehe
Abschnitt „Sicherungen – Motor" (Seite 53).
1
2
7
4
6
5
