Niederdruckstufe Abbauen - ABB Power2 850-M16 Bedienungsanleitung

Operation Manual / Power2 850-M / 4.1 Low-pressure stage
2 Abbau und Anbau
2.2

Niederdruckstufe abbauen

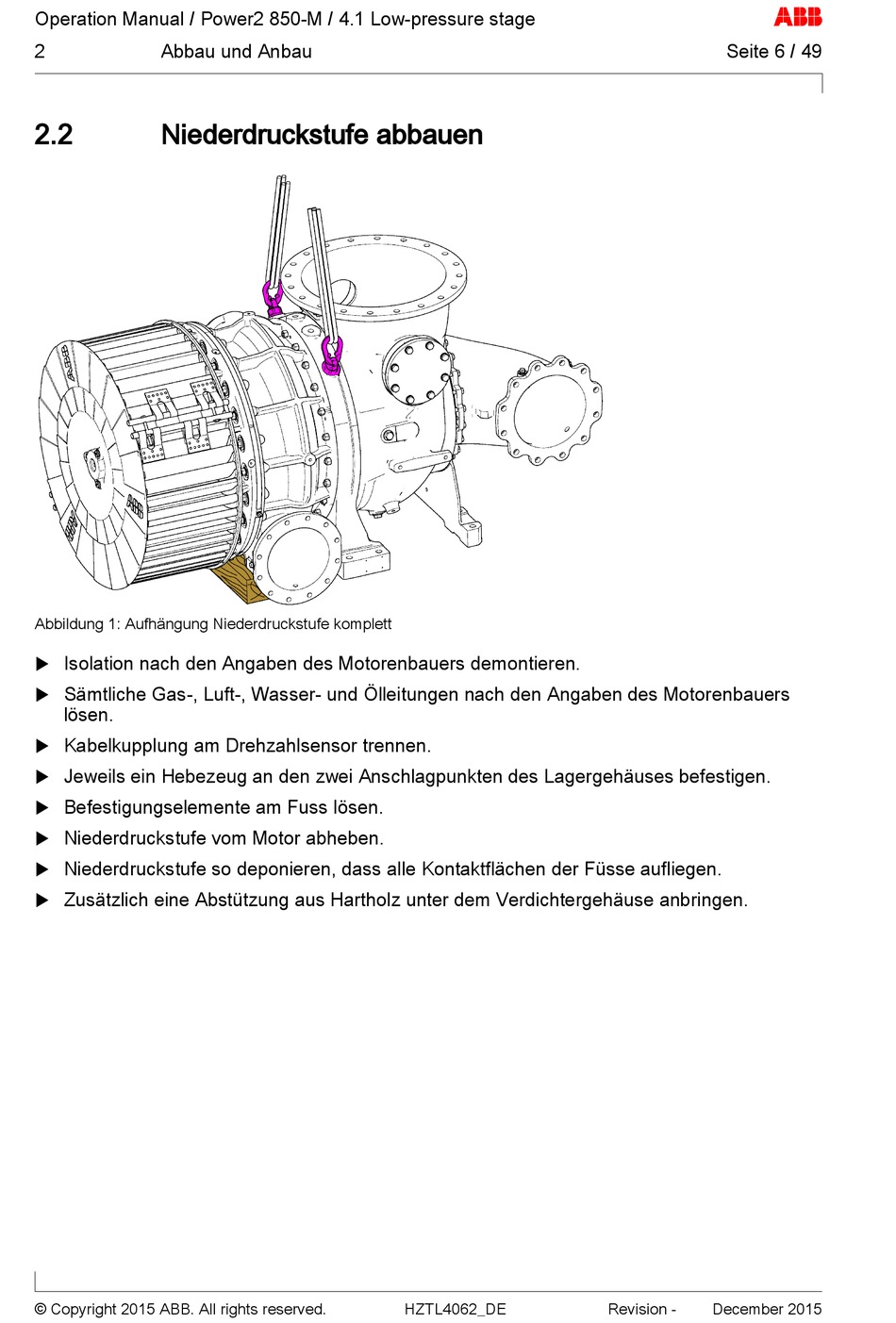

Abbildung 1: Aufhängung Niederdruckstufe komplett
Isolation nach den Angaben des Motorenbauers demontieren.

Sämtliche Gas-, Luft-, Wasser- und Ölleitungen nach den Angaben des Motorenbauers

lösen.
Kabelkupplung am Drehzahlsensor trennen.

Jeweils ein Hebezeug an den zwei Anschlagpunkten des Lagergehäuses befestigen.

Befestigungselemente am Fuss lösen.

Niederdruckstufe vom Motor abheben.

Niederdruckstufe so deponieren, dass alle Kontaktflächen der Füsse aufliegen.

Zusätzlich eine Abstützung aus Hartholz unter dem Verdichtergehäuse anbringen.

© Copyright 2015 ABB. All rights reserved. HZTL4062_DE
Seite 6 / 49
Revision - December 2015
