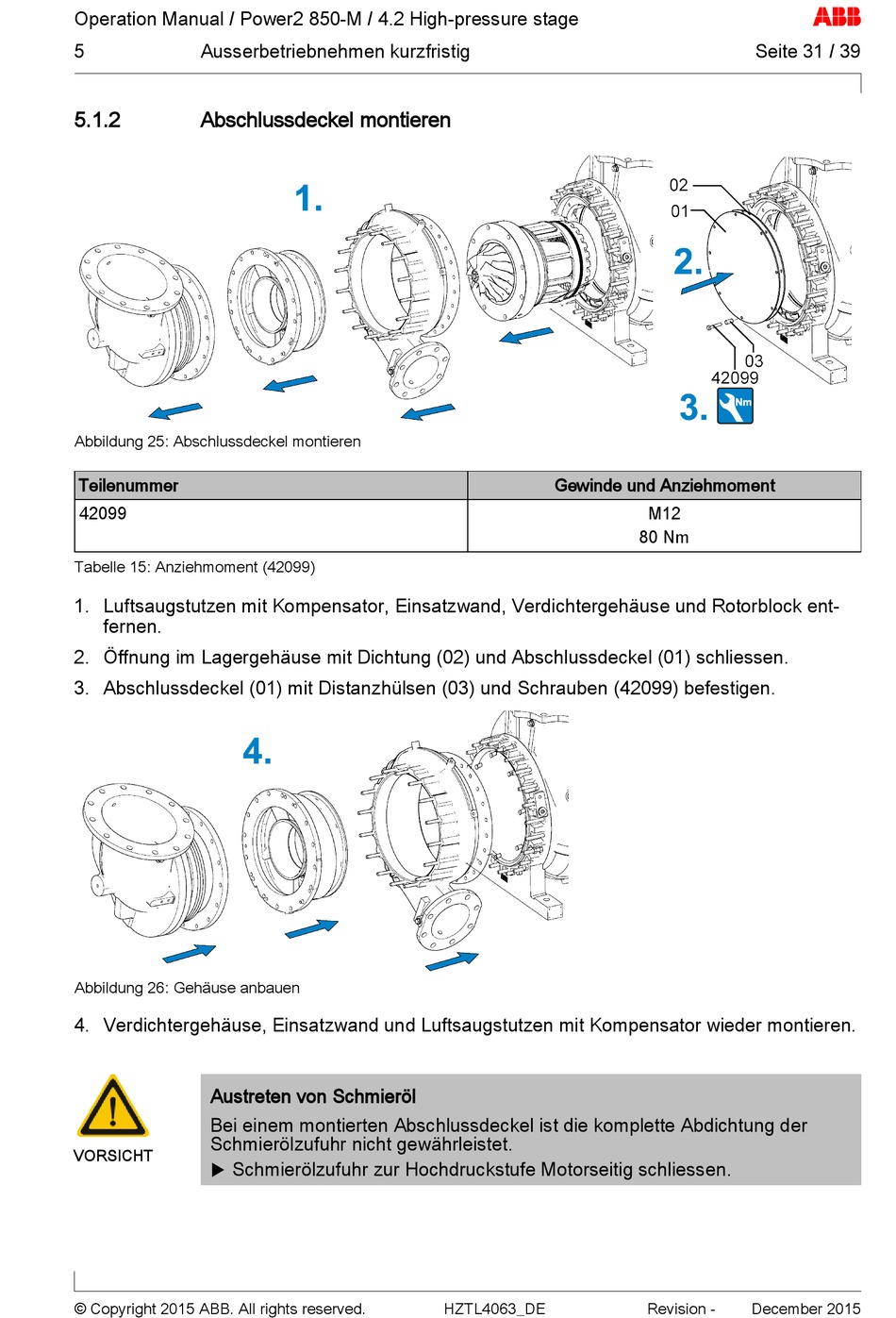

Operation Manual / Power2 850-M / 4.2 High-pressure stage
5 Ausserbetriebnehmen kurzfristig
5.1.2 Abschlussdeckel montieren
Abbildung 25: Abschlussdeckel montieren
Teilenummer
42099
Tabelle 15: Anziehmoment (42099)
1. Luftsaugstutzen mit Kompensator, Einsatzwand, Verdichtergehäuse und Rotorblock ent-
fernen.
2. Öffnung im Lagergehäuse mit Dichtung (02) und Abschlussdeckel (01) schliessen.
3. Abschlussdeckel (01) mit Distanzhülsen (03) und Schrauben (42099) befestigen.
Abbildung 26: Gehäuse anbauen
4. Verdichtergehäuse, Einsatzwand und Luftsaugstutzen mit Kompensator wieder montieren.
Austreten von Schmieröl
Bei einem montierten Abschlussdeckel ist die komplette Abdichtung der
Schmierölzufuhr nicht gewährleistet.
VORSICHT
Schmierölzufuhr zur Hochdruckstufe Motorseitig schliessen.

© Copyright 2015 ABB. All rights reserved.
Gewinde und Anziehmoment
HZTL4063_DE
Seite 31 / 39
M12
80 Nm
Revision - December 2015
