Operation Manual / Power2 850-M / 4.1 Low-pressure stage
4 Demontage und Montage
4.13

Einsatzwand einbauen

Spiel zwischen Verdichterrad und Einsatzwand
Durch das Streifen oder Festsitzen des Verdichterrades an der Einsatzwand,
können folgenschwere Maschinen- oder Sachschäden entstehen.
VORSICHT
Durch Drehen des Rotors prüfen, dass das Verdichterrad während der

Demontage/Montage nicht an der Einsatzwand streift.

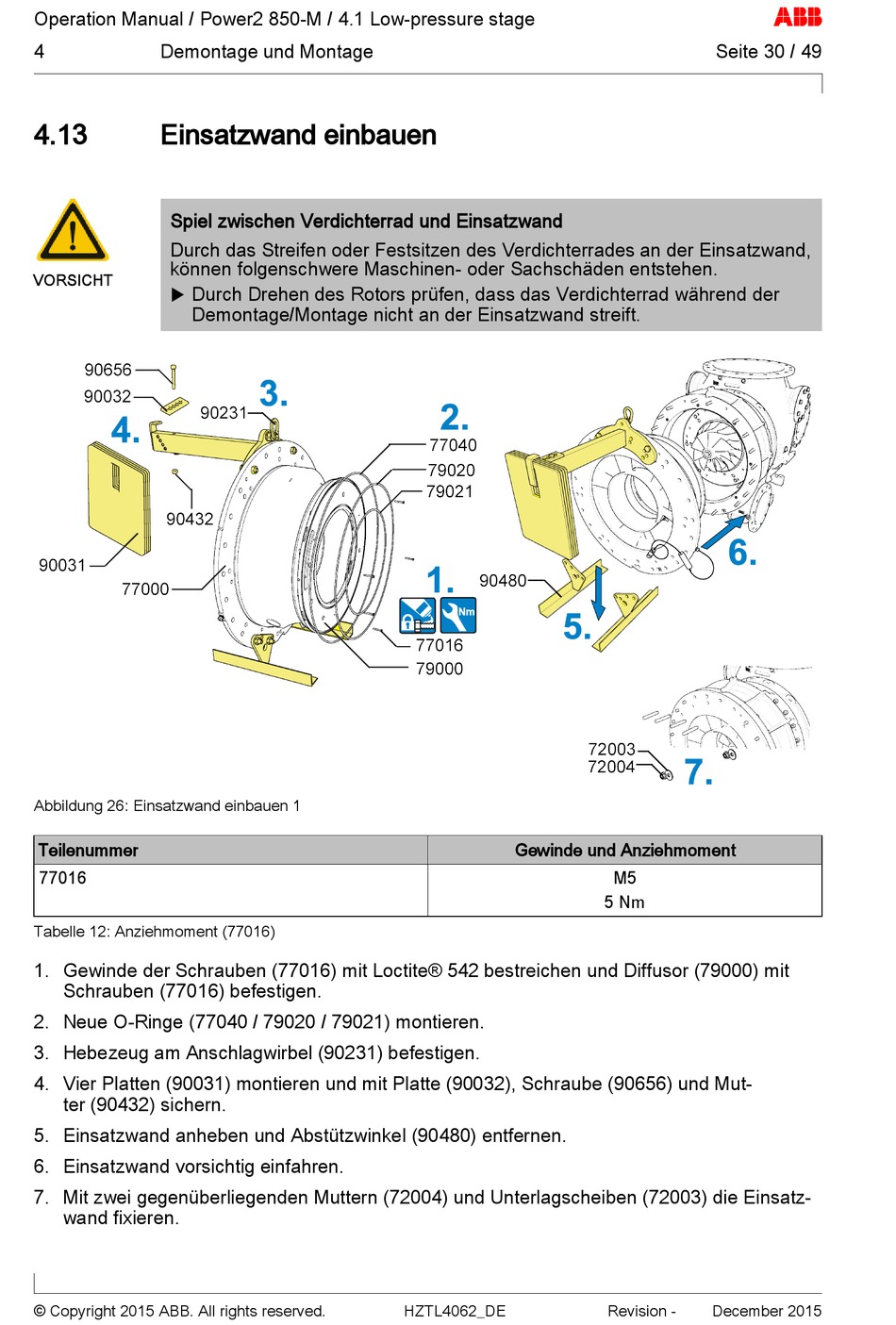

Abbildung 26: Einsatzwand einbauen 1
Teilenummer
77016
Tabelle 12: Anziehmoment (77016)
1. Gewinde der Schrauben (77016) mit Loctite® 542 bestreichen und Diffusor (79000) mit
Schrauben (77016) befestigen.
2. Neue O-Ringe (77040 / 79020 / 79021) montieren.
3. Hebezeug am Anschlagwirbel (90231) befestigen.
4. Vier Platten (90031) montieren und mit Platte (90032), Schraube (90656) und Mut-
ter (90432) sichern.
5. Einsatzwand anheben und Abstützwinkel (90480) entfernen.
6. Einsatzwand vorsichtig einfahren.
7. Mit zwei gegenüberliegenden Muttern (72004) und Unterlagscheiben (72003) die Einsatz-
wand fixieren.
© Copyright 2015 ABB. All rights reserved.
Gewinde und Anziehmoment
HZTL4062_DE
Seite 30 / 49
M5
5 Nm
