Funktionsbeschreibung der Hochdruckstufe (Power2 HP)

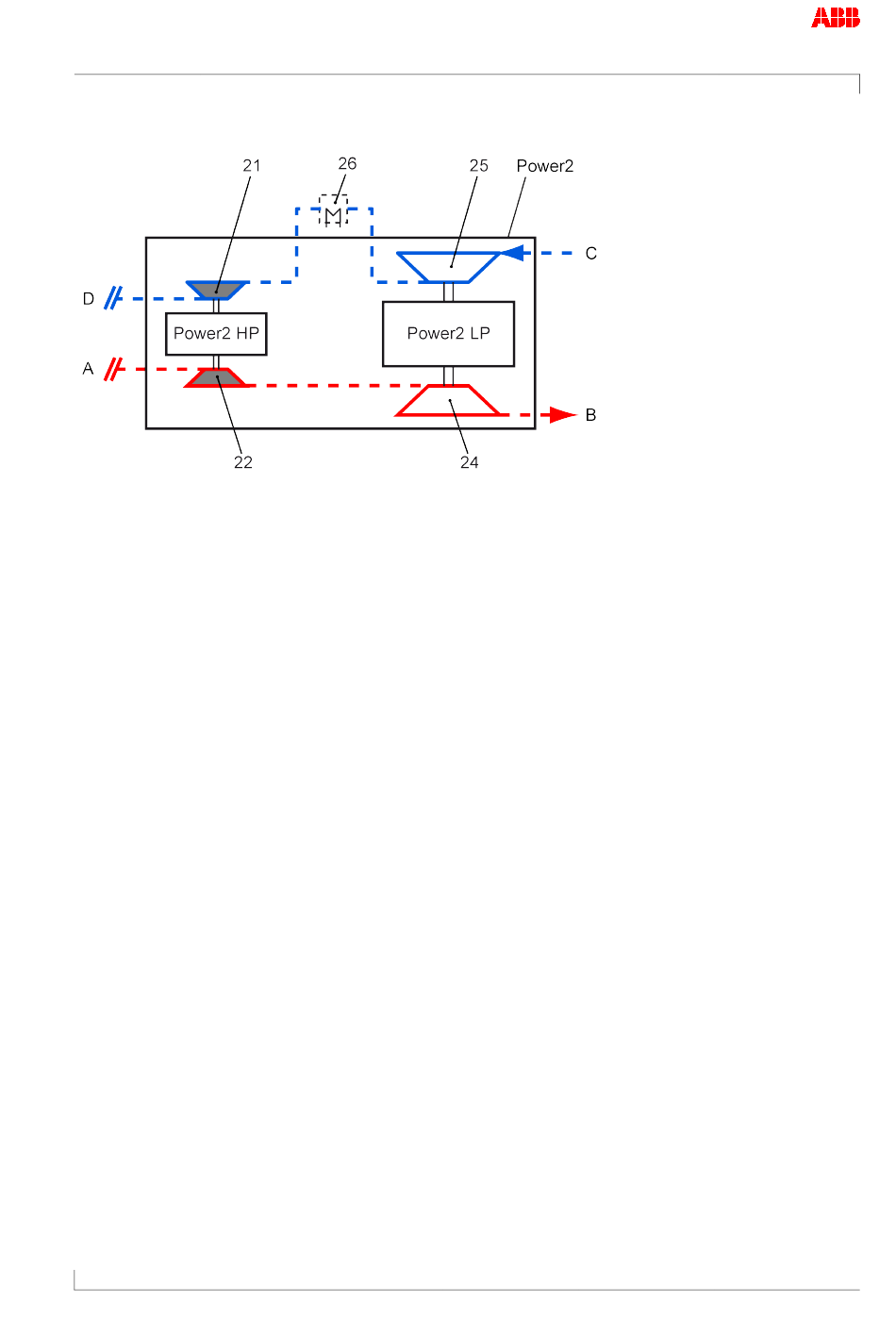

Abbildung 5: Schema Power2 HP
Power2 Zweistufige Turboaufladung
Power2 LP Niederdruckstufe
Power2 HP Hochdruckstufe
A Eintritt Abgase Verbrennungsmotor
B Austritt Abgase
C Eintritt Luft / Luft-Gasgemisch
D Austritt Luft / Luft-Gasgemisch und Zufüh-
rung zum Ladeluftkühler
Die Hochdruckstufe (Power2 HP) ist eine Strömungsmaschine und besteht aus den Haupt-
komponenten Turbine und Verdichter. Diese Komponenten sind auf einer gemeinsamen Welle
angebracht und bilden den Rotor.
Bei der in der Abbildung (siehe Abbildung 4) gezeigten Hochdruckstufe (Power2 HP) strömt
das Abgas durch das Gaseintrittsgehäuse (06) und den Düsenring (07) und trifft auf die Turbi-
ne (08). Die HP-Turbine nutzt die im Abgas enthaltene Energie zum Antrieb des Rotors. Da-
nach gelangen die Abgase durch das Gasaustrittsgehäuse (05) und die daran angeschlosse-
ne Abgasleitung in die Turbine der Niederdruckstufe (Power2 LP).
Der Rotor läuft in zwei radialen Gleitlagern, welche zwischen Verdichter und Turbine ange-
ordnet sind. Die Axiallagerung wird ebenfalls als Gleitlager ausgeführt. Die Gleitlager sind an
einem zentralen Schmierölkanal angeschlossen, welcher in der Regel vom Schmierölkreislauf
des Motors gespeist wird. Der Ölaustritt liegt an der tiefsten Stelle des Lagergehäuses (09).
Das mit der Welle verbundene HP-Verdichterrad (02) saugt durch den Luftsaugstutzen (01)
die vorverdichtete Luft beziehungsweise ein Luft-Gasgemisch aus der Niederdruckstufe (25)
an. In dem HP-Verdichter und dem nachgeschalteten Diffusor (03) wird die Luft weiter ver-
dichtet und anschliessend über das Verdichtergehäuse (10) dem Ladeluftkühler zugeführt.
© Copyright 2015 ABB. All rights reserved.
21 HP-Verdichter
22 HP-Turbine
24 LP-Turbine
25 LP-Verdichter
26 Zwischenkühler
- - - Nicht im Lieferumfang von ABB
