4 Demontage und Montage
4.4 Filterschalldämpfer abbauen
Isolationen demontieren, soweit notwendig.

Falls vorhanden: Zuleitung zur Verdichterreinigung am Filterschalldämpfer lösen.


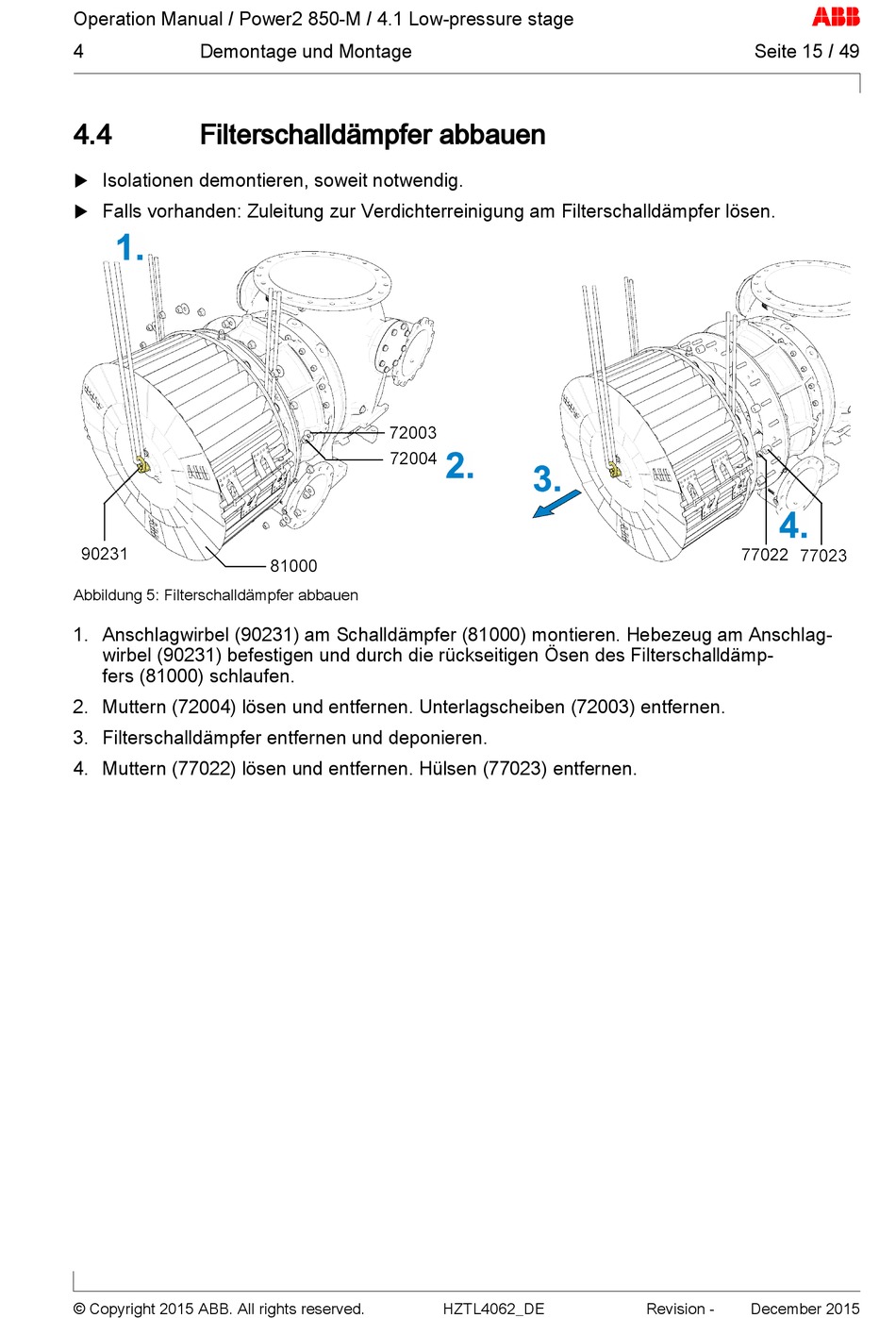

Abbildung 5: Filterschalldämpfer abbauen
1. Anschlagwirbel (90231) am Schalldämpfer (81000) montieren. Hebezeug am Anschlag-
wirbel (90231) befestigen und durch die rückseitigen Ösen des Filterschalldämp-
fers (81000) schlaufen.
2. Muttern (72004) lösen und entfernen. Unterlagscheiben (72003) entfernen.
3. Filterschalldämpfer entfernen und deponieren.
4. Muttern (77022) lösen und entfernen. Hülsen (77023) entfernen.
