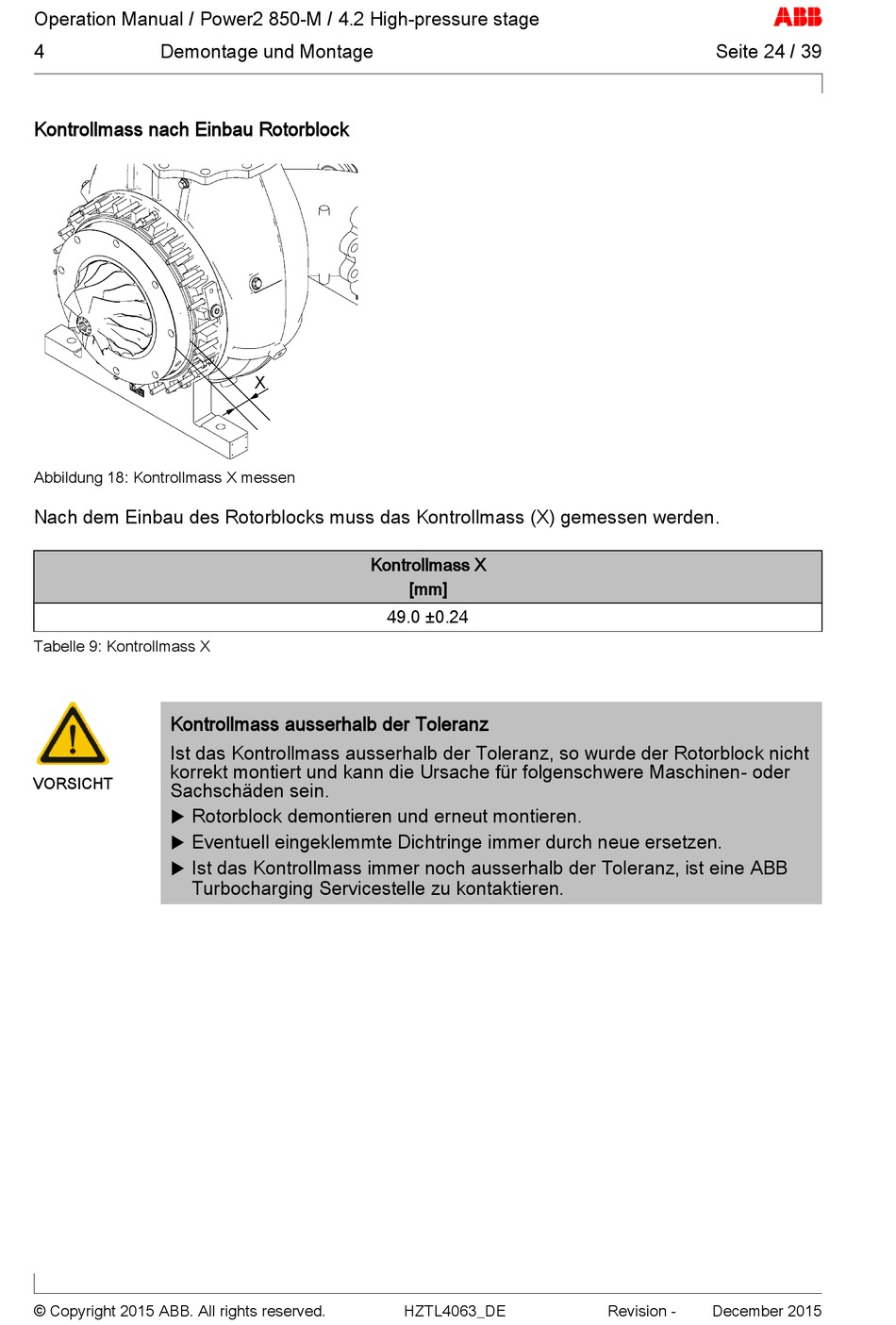

Operation Manual / Power2 850-M / 4.2 High-pressure stage
4 Demontage und Montage
Kontrollmass nach Einbau Rotorblock
Abbildung 18: Kontrollmass X messen
Nach dem Einbau des Rotorblocks muss das Kontrollmass (X) gemessen werden.
Tabelle 9: Kontrollmass X
Kontrollmass ausserhalb der Toleranz
Ist das Kontrollmass ausserhalb der Toleranz, so wurde der Rotorblock nicht
korrekt montiert und kann die Ursache für folgenschwere Maschinen- oder
VORSICHT
Sachschäden sein.
Rotorblock demontieren und erneut montieren.

Eventuell eingeklemmte Dichtringe immer durch neue ersetzen.

Ist das Kontrollmass immer noch ausserhalb der Toleranz, ist eine ABB

Turbocharging Servicestelle zu kontaktieren.
© Copyright 2015 ABB. All rights reserved.
Kontrollmass X
[mm]
49.0 ±0.24
HZTL4063_DE
Seite 24 / 39
Revision - December 2015
