Operation Manual / Power2 850-M / 4.2 High-pressure stage
5 Ausserbetriebnehmen kurzfristig
5.1.1 Abschlussdeckel fertigen
Der Abschlussdeckel und die weiteren benötigten Teile sind nicht im Lieferumfang von ABB
Turbo Systems und müssen anhand der Zeichnung (siehe Abbildung 24) vom Betreiber ange-
fertigt werden.
Benötigte Teile
 1 Abschlussdeckel (01) (empfohlener Werkstoff: 1.4541 / 1.4571)
 1 Flachdichtung (02) (Temperaturbeständig bis 550 °C)
 8 Hülsen (03)

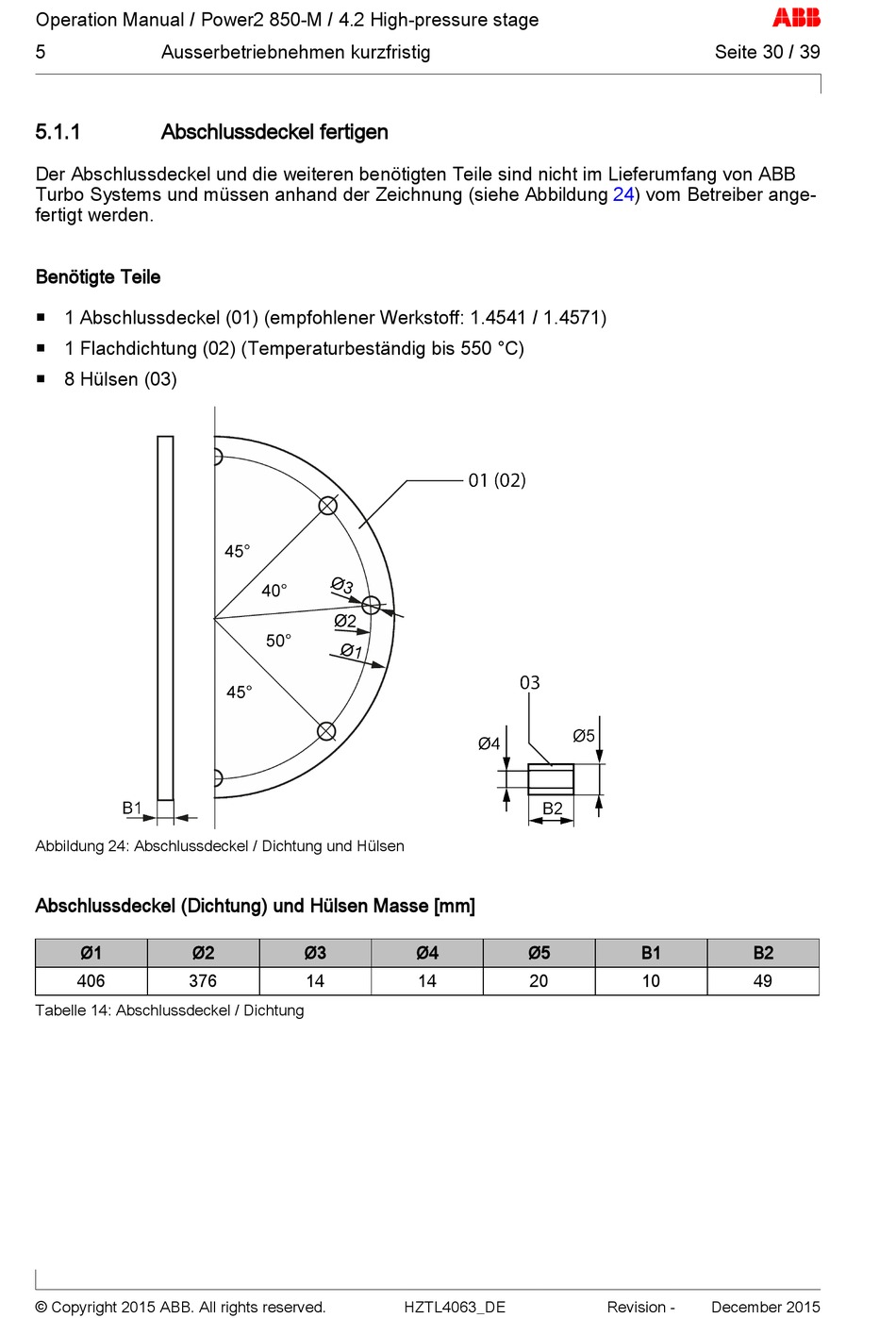

Abbildung 24: Abschlussdeckel / Dichtung und Hülsen
Abschlussdeckel (Dichtung) und Hülsen Masse [mm]
Ø1 Ø2
406 376
Tabelle 14: Abschlussdeckel / Dichtung
© Copyright 2015 ABB. All rights reserved.
Ø3 Ø4
14 14
HZTL4063_DE
Ø5 B1
20 10
Revision -
Seite 30 / 39
B2
49
