Operation Manual / Power2 850-M / 4.2 High-pressure stage
4 Demontage und Montage
4.13

Luftsaugstutzen mit Kompensator anbauen

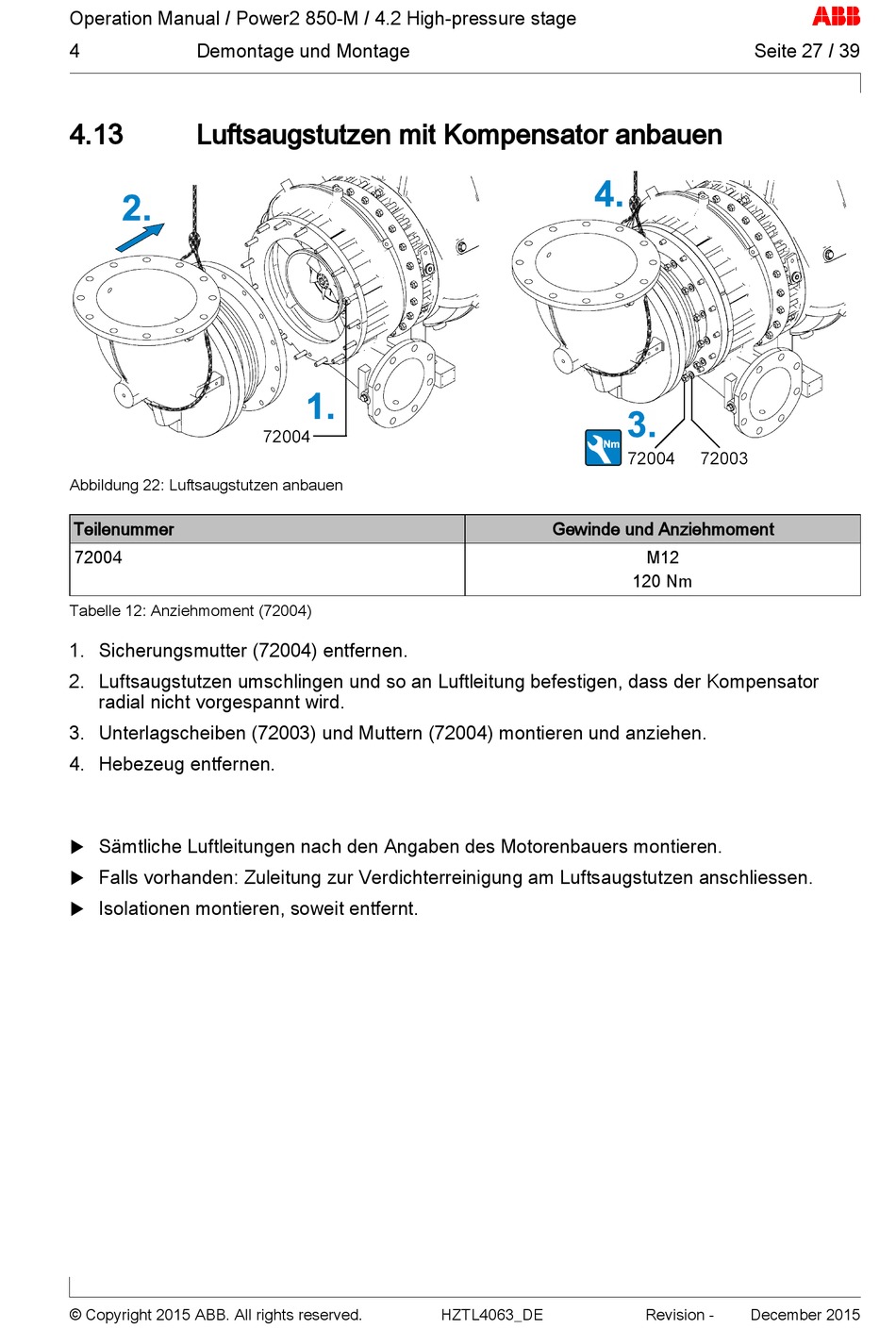

Abbildung 22: Luftsaugstutzen anbauen
Teilenummer
72004
Tabelle 12: Anziehmoment (72004)
1. Sicherungsmutter (72004) entfernen.
2. Luftsaugstutzen umschlingen und so an Luftleitung befestigen, dass der Kompensator
radial nicht vorgespannt wird.
3. Unterlagscheiben (72003) und Muttern (72004) montieren und anziehen.
4. Hebezeug entfernen.
Sämtliche Luftleitungen nach den Angaben des Motorenbauers montieren.

Falls vorhanden: Zuleitung zur Verdichterreinigung am Luftsaugstutzen anschliessen.

Isolationen montieren, soweit entfernt.

© Copyright 2015 ABB. All rights reserved.
Gewinde und Anziehmoment
HZTL4063_DE
Seite 27 / 39
M12
120 Nm
Revision - December 2015
