Operation Manual / Power2 850-M / 4.2 High-pressure stage
4 Demontage und Montage

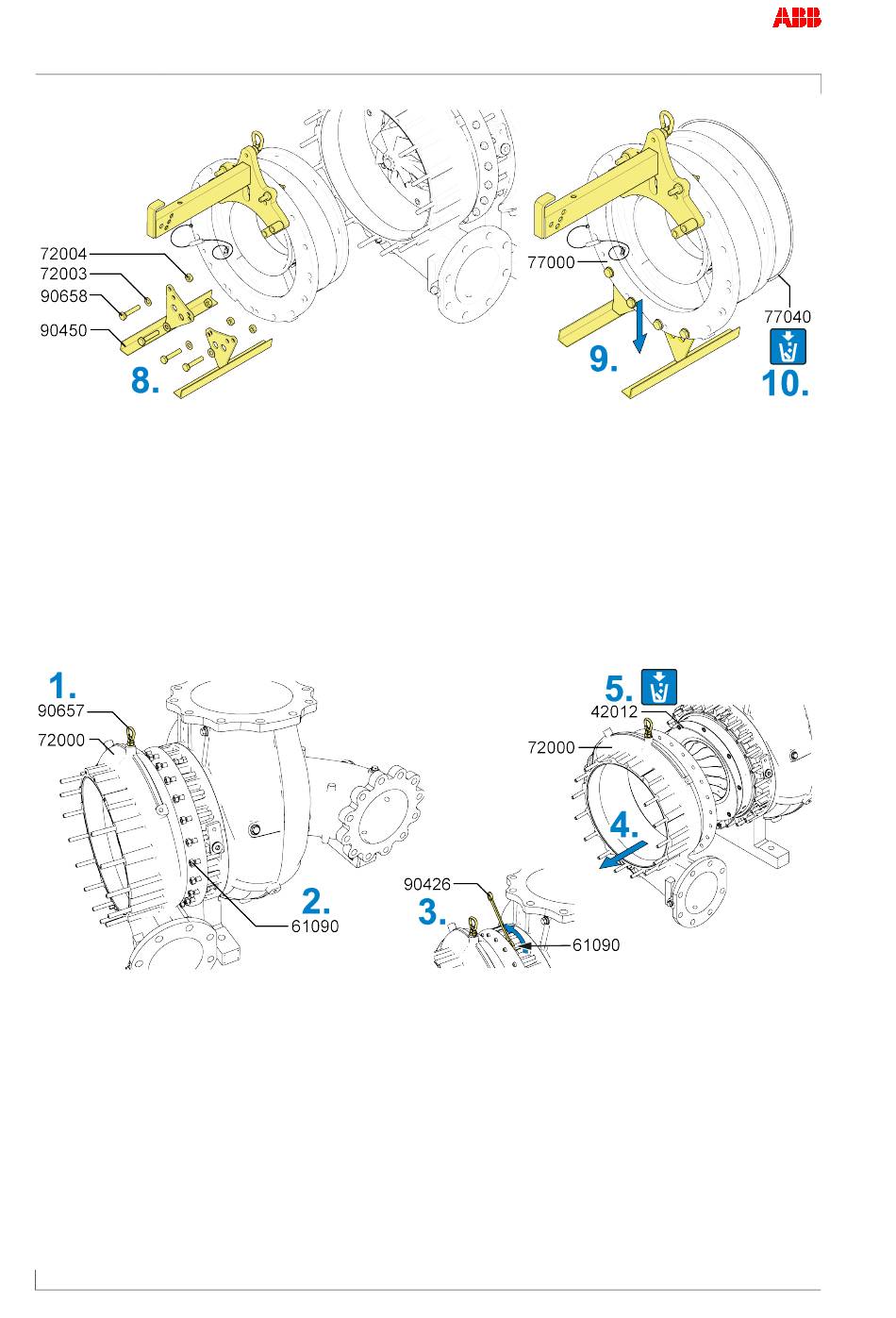

Abbildung 7: Einsatzwand ausbauen 3
8. Abstützwinkel (90450) mit Schrauben (90658), Scheiben (72003) und Mutter (72004) mon-
tieren.
9. Einsatzwand (77000) deponieren.
10. O-Ring (77040) entfernen.
4.5 Verdichtergehäuse abbauen
Abbildung 8: Verdichtergehäuse abbauen
1. Anschlagwirbel (90657) einschrauben und Verdichtergehäuse (72000) mit Hebezeug am
Kran sichern.
2. Muttern (61090) lösen und entfernen.
3. Verdichtergehäuse (72000) mit Abdrückmuttern (61090) und Ringschlüssel (90426) kom-
plett abdrücken.
4. Verdichtergehäuse (72000) ausfahren und deponieren. Dabei das Verdichtergehäuse nicht
über die Stiftschrauben abrollen, oder darauf abstellen.
5. O-Ring (42012) entfernen.
