Operation Manual / Power2 850-M / 4.1 Low-pressure stage
4 Demontage und Montage Seite 31 / 49

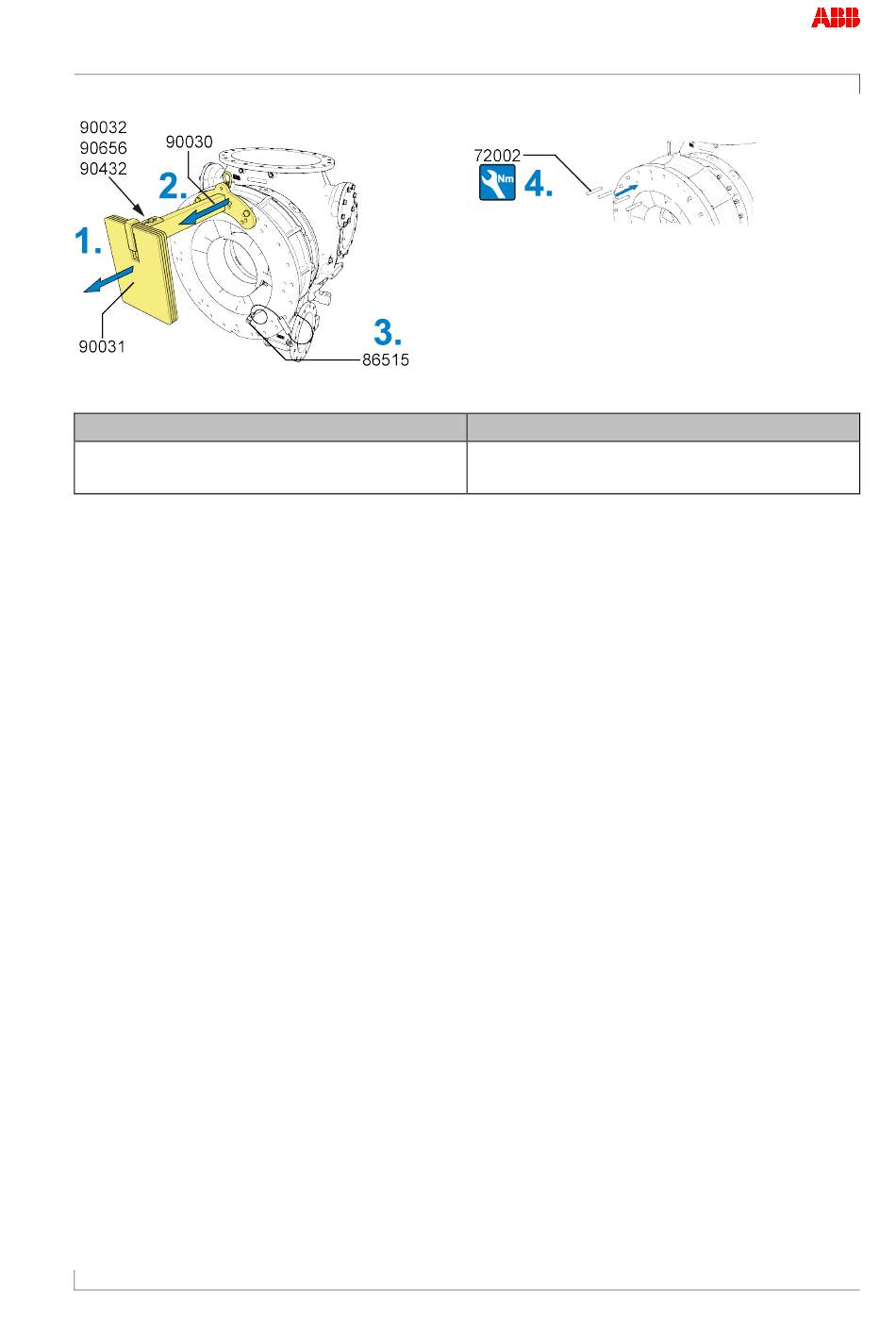

Abbildung 27: Einsatzwand einbauen 2
Teilenummer Anziehmoment
72002 M16
50 Nm
Tabelle 13: Anziehmoment (72002)
1. Platte (90032), Schraube (90656), Mutter (90432) und Platten (90031) entfernen.
2. Bügel (90030) entfernen.
3. Kabel der Drehzahlmessung von der provisorischen Halterung lösen und Kabelkupp-
lung (86515) einstecken.
4. Im oberen Bereich vier Stiftschschrauben (72002) einschrauben und anziehen.
