Operation Manual / Power2 850-M / 4.1 Low-pressure stage
4 Demontage und Montage
4.6

Einsatzwand ausbauen

Spiel zwischen Verdichterrad und Einsatzwand
Durch das Streifen oder Festsitzen des Verdichterrades an der Einsatzwand,
können folgenschwere Maschinen- oder Sachschäden entstehen.
VORSICHT
Durch Drehen des Rotors prüfen, dass das Verdichterrad während der

Demontage/Montage nicht an der Einsatzwand streift.

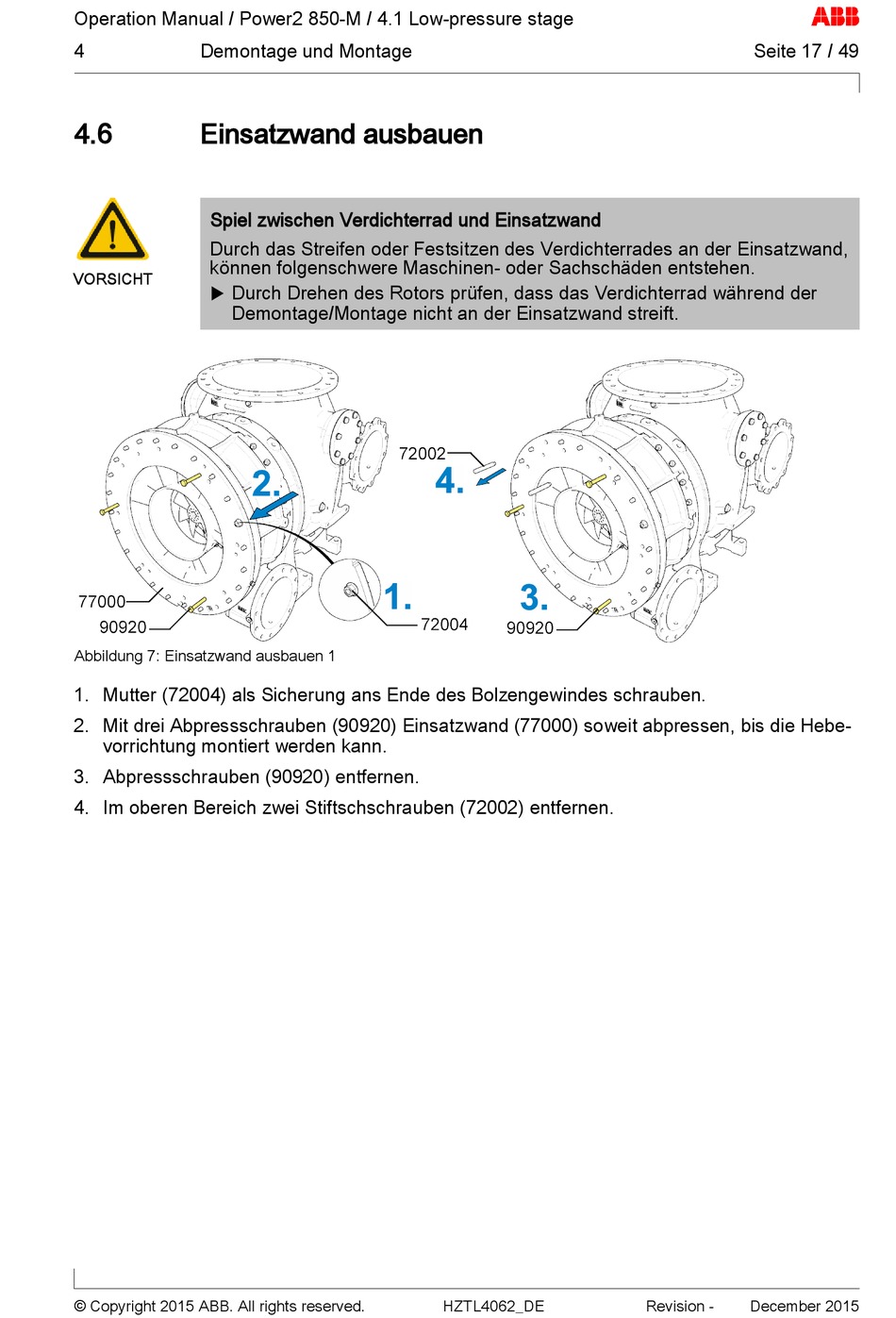

Abbildung 7: Einsatzwand ausbauen 1
1. Mutter (72004) als Sicherung ans Ende des Bolzengewindes schrauben.
2. Mit drei Abpressschrauben (90920) Einsatzwand (77000) soweit abpressen, bis die Hebe-
vorrichtung montiert werden kann.
3. Abpressschrauben (90920) entfernen.
4. Im oberen Bereich zwei Stiftschschrauben (72002) entfernen.
