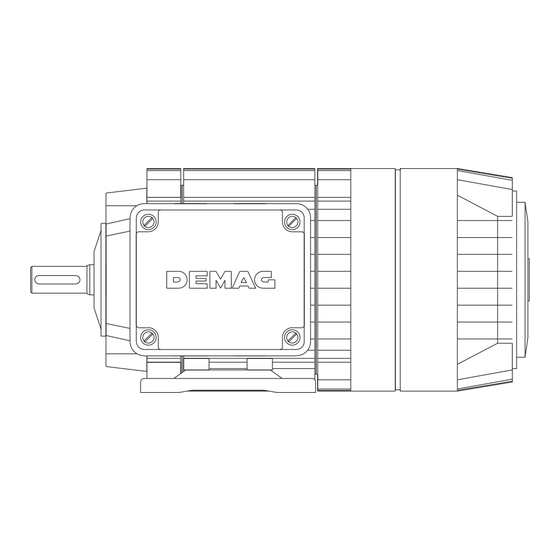

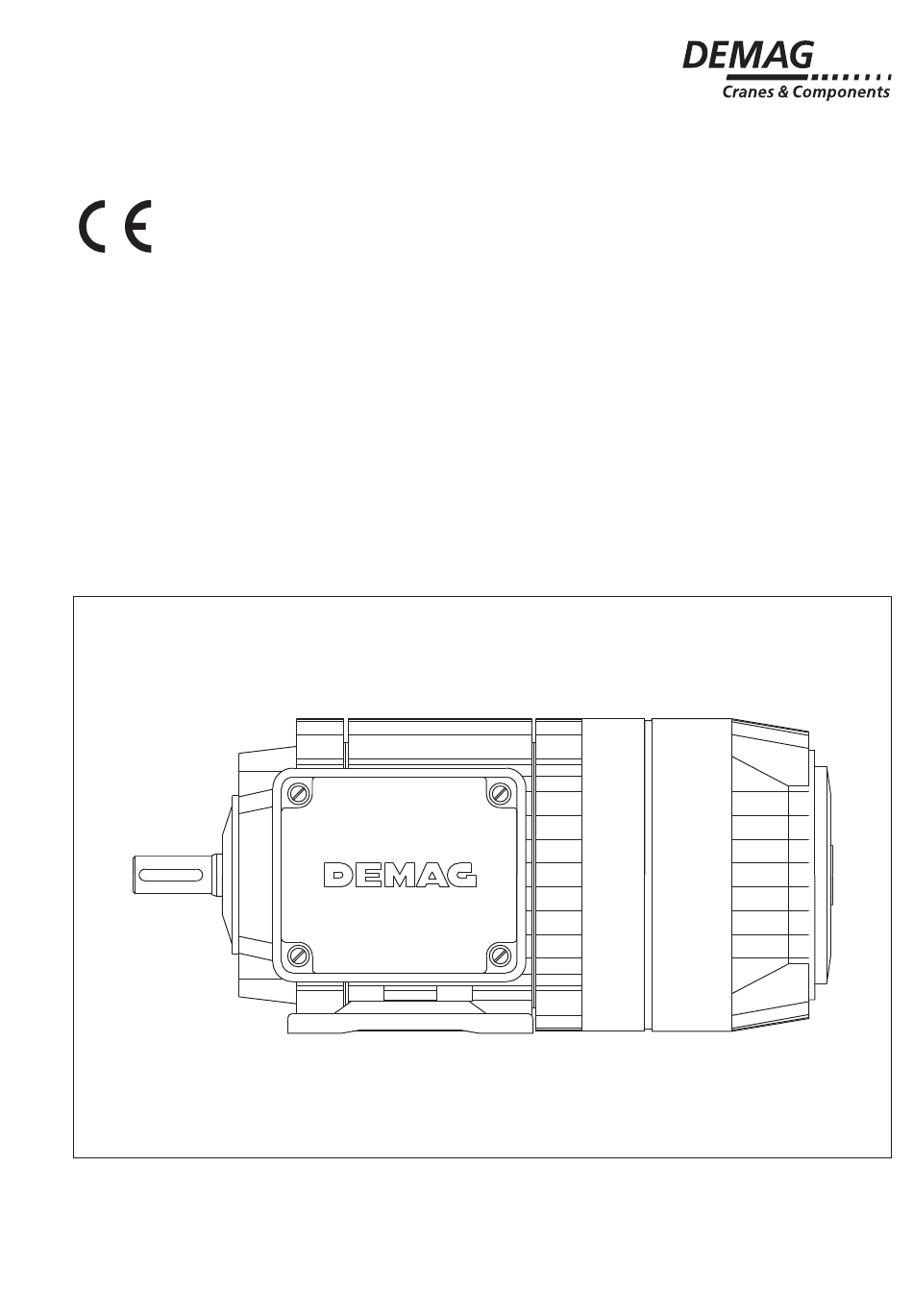

- Seite 1 Montageanleitung Bremsmotoren, Baureihen KBA, KBF, KBS, SBA, SBS 41239944.eps 091110 deDE 214 317 44 719 IS 911...
-
Seite 2: Inhaltsverzeichnis
Originalmontageanleitung Hersteller Demag Cranes & Components GmbH Antriebstechnik Postfach 67 · 58286 Wetter (Deutschland) Telefon +49(0 ) 2335) 92-5550 · Telefax +49(0)2335) 92-2406 E-Mail: drives@demagcranes.com www.drives.demagcranes.de Weitere Unterlagen Unterlagen allgemein Bestell-Nr. Prospekte Prospekt Demag Antriebe 208 732 44 208 734 44 208 735 44 208 736 44... - Seite 3 Bremsmotoren Baureihen KBA, KBF, KBS, SBA, SBS Allgemeines über Bremsmotoren Überprüfung 3.2.1 Mechanische Prüfung 3.2.2 Elektrische Prüfung Aufstellung 3.3.1 Zustandsprüfung 3.3.2 Prüfung des Einbauortes 3.3.3 Ausrichtung 3.3.4 Bauform 3.3.5 Öldichte Ausführung 3.3.6 Aufstellung im Freien 3.3.7 Umbau der Flanschausführung in Fußausführung Übertragungselemente 3.4.1 Kupplung, Zahnrad, Riemenscheibe, Verstellscheibe 3.4.2 Rostschutz...
-
Seite 4: Vorwort
Vorwort Sie haben ein Produkt der Demag Cranes & Components erworben, das nach den neuesten Erkenntnissen der Technik hergestellt worden ist. Mit dieser Montageanleitung möchten wir dem Benutzer zweckdienliche Anweisun- gen zum sicheren und sachgerechten Arbeiten geben sowie eine leichte Instand- haltung ermöglichen. - Seite 5 Wartung entstehen, übernehmen wir keine Haftung. Wir weisen ausdrücklich darauf hin, dass nur von uns freigegebene Originalersatz- teile und Originalzubehörteile der Demag Cranes & Components eingesetzt wer- den dürfen. Dies gilt sinngemäß auch für durch uns gelieferte Baugruppen anderer Hersteller.
-
Seite 6: Begriffe
0.5 Begriffe Hersteller Hersteller ist derjenige: • 1. der Geräte unter seinem Namen herstellt und erstmals in Verkehr bringt; • 2. der Geräte anderer unter seinem Namen weiterverkauft, wobei der Weiter- verkäufer nicht als Hersteller anzusehenist, sofern der Name des Herstellers (unter 1.) auf dem Gerät erscheint;... -
Seite 7: Sicherheit
Sicherheit Folgende Symbole und Hinweise warnen vor möglichen Personen- oder Sach- 1.1 Symbolerklärung schäden oder geben Ihnen Arbeitshilfen. GEFAHR! Dieses Symbol steht für eine unmittelbar drohende Gefahr, die zu schweren Verletzungen oder zum Tod führt.. - Beachten sie diese Hinweise stets und verhalten sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Allgemeines
Mängelhaftungsfrist gemäß unseren Lieferbedingungen gewährt. Die Frist beginnt am Tage der Auslieferung. Sollen die Motoren länger als 6 Monate gelagert werden, muss vor Inbetriebnahme eine Rücksprache mit der Demag Cranes & Components in Wetter erfolgen. Der Motor wird im zusammengebauten Zustand ausgeliefert. Zusatzausstattungen 2.2 Transport werden eventuell getrennt verpackt ausgeliefert. -
Seite 10: Bremsmotoren Baureihen Kba, Kbf, Kbs, Sba, Sbs
3.1 Allgemeines über Demag Bremsmotoren Bild 1 41415444.eps Bild 2 Ausführung mit Flachbremsscheibe mit Kegelbremsscheibe 41259744.eps Demag Bremsmotor mit Käfi gläufer Baureihe KBA, KBF Welle Lagerschild B-Seite 16 Flachbremsscheibe, (dargestellt: schwere Lagerschild A-Seite 10 Bremsscheibe, zugleich Lüfter Flachbremsscheibe) Sprengring (dargestellt: leichte Kegelbremsscheibe) -
Seite 11: Überprüfung
Im Demag Bremsmotor sind Elektromotor und Federdruckbremse nach dem Verschiebeläufer-Prinzip vereinigt. Der Motor ist als Käfi g- und Schleifringläu- fer ausführbar. Kennzeichnend für diesen Bremsmotor ist die kegelförmige Gestaltung des Läufers und dementsprechend auch die der Ständerbohrung. Innerhalb der Baureihe KB., SB. bestehen folgende Ausführungen: Allgemeiner Bremsmotor mit Käfi... -
Seite 12: Aufstellung
3.3 Aufstellung Vor der Montage ist zu prüfen, ob keine Transport- oder Lagerschäden vorliegen, 3.3.1 Zustandsprüfung wie z. B. Korrosion, Undichtigkeiten, Verformungen oder Brüche. HINWEIS Motoren nicht mit Druckluft reinigen! Der Standardmotor ist für den Einsatz unter normalen Industriebedingungen geeig- 3.3.2 Prüfen des Einbauortes net. -
Seite 13: Aufstellung Im Freien
Bei Aufstellung im Freien und besonders bei der vertikalen Bauform IM V 1 wird 3.3.6 Aufstellung im Freien empfohlen, die Motoren mit einem Schutzdach auszurüsten. Bei Bedarf können Schutzdächer für IM V 1 geliefert werden. Es muss darauf geachtet werden, dass die geforderte IP-Schutzart eingehalten wird. -
Seite 14: Anschluss
100, 112, 125 140, 160, 180, 200, 225 Für das Ein- und Ausschalten der Demag Motoren werden die bekannten norma- 3.5.2 Schaltgerät len Geräte verwendet mit einer Einschränkung: Der Anlauf von Käfi gmotoren in Y/∆-Schaltung ist nur bei geschwächter Brems- feder zulässig, da sonst die in der Sternschaltung verringerte Verschiebekraft zur... -
Seite 15: Probelauf
Beim Probelauf ist zu kontrollieren, ob der Läufer durch ausreichende Verschie- 3.5.4 Probelauf bung einwandfrei die Bremse lüftet, da andernfalls die Wicklung verbrennen könnte. Auf die unter Abschnitt 3.1, Punkt 6, empfohlene wiederholte Einschaltung sei hingewiesen. In den ersten Betriebsstunden tritt unter Umständen eine höhere Erwärmung des antriebsseitigen Lagerschildes und des Motorwellenendes durch das Einlaufen der Speziallagerdichtungen auf. -
Seite 16: Wartung
3.6 Wartung Die Demag Bremsmotoren besitzen normalerweise 2 Zylinderrollenlager und 1 3.6.1 Lager Axialrillenkugellager. Die Rollen laufen direkt auf der gehärteten Welle. Die Fett- füllung der Lager des Motors ist alle 10.000 Betriebsstunden zu erneuern. Das Auswechseln des Schmierstoffes sollte jedoch spätestens alle 4 Jahre erfolgen. - Seite 17 Durch Verschleißen des Bremsbelages vergrößert sich der Bremshub von l v min (siehe Tabelle 2). v max Normalerweise genügt die Nachstellung der Bremse bei der üblichen Motor- revision. Bei hoch beanspruchten Schaltantrieben empfi ehlt sich eine regelmäßige Nachstellung. Der Verschiebeweg des Läufers zwischen Lauf- und Bremsstellung kann am An- triebswellenende oder an der Bremsseite bei abgenommener Jalousie gemessen werden.
-
Seite 18: Nachstellen Der Bremse
FG 06, FG 08, FG 10“ 206 217 44 nachzustellen. Bild 2 Ausführung mit Kegelbremsscheibe mit Flachbremsscheibe 41259744.eps Demag Bremsmotor mit Käfi gläufer Baureihe KBA, KBF Welle Lagerschild B-Seite 16 Flachbremsscheibe, (dargestellt: schwere Lagerschild A-Seite 10 Bremsscheibe, zugleich Lüfter... - Seite 19 1) Größe der erreichten axialen Verschiebung l messen. 2) Jalousie abnehmen. 3) Schrauben (14) der Spannmutter herausdrehen. 4) Eine Schraube (14) in das Gewindeloch der Spannmutter drehen und mit ihr die Bremsscheibe von der Spannmutter abdrücken. 5) Spannmutter mit so viel Linksdrehungen zurückschrauben, bis die Nachstel- lung erreicht ist.
-
Seite 20: Auswechseln Des Bremsringes
3.8 Auswechseln des Bremsringes VORSICHT! Lastmomente abfangen Eine Nichtbeachtung kann zu leichten oder mittleren Verletzungen und Sachschäden führen. Bei Arbeiten an der Bremse sind alle auf die Motorwelle wirkenden Lastmo- mente abzufangen. 1) Jalousie und Bremshaube abnehmen. 2) Sicherungsring (15) entfernen. 3) Schrauben (14) der Spannmutter herausdrehen. -
Seite 21: Auswechseln Der Bremsfeder
3.9 Auswechseln der Bremsfeder Bild 2 Ausführung mit Kegelbremsscheibe mit Flachbremsscheibe 41259744.eps Demag Bremsmotor mit Käfi gläufer Baureihe KBA, KBF Welle Lagerschild B-Seite 16 Flachbremsscheibe, (dargestellt: schwere Lagerschild A-Seite 10 Bremsscheibe, zugleich Lüfter Flachbremsscheibe) Sprengring (dargestellt: leichte Kegelbremsscheibe) 17 Flachbremsring... -
Seite 22: Änderung Der Klemmenkastenlage
3.10 Änderung der Klemmenkastenlage Bild 2 Ausführung mit Flachbremsscheibe mit Kegelbremsscheibe 41259744.eps Demag Bremsmotor mit Käfi gläufer Baureihe KBA, KBF Welle Lagerschild B-Seite 16 Flachbremsscheibe, (dargestellt: schwere Lagerschild A-Seite 10 Bremsscheibe, zugleich Lüfter Flachbremsscheibe) Sprengring (dargestellt: leichte Kegelbremsscheibe) 17 Flachbremsring... -
Seite 23: Käfi Gmotoren Kb 71-140
Der auf dem antriebsseitigen Lagerschild (2) befi ndliche Klemmenkasten kann, 3.10.1 Käfi gmotoren KB 71-140 sofern es die Bauform zulässt, sowohl rechts oder links als auch oben angeordnet werden. 1) Klemmenkasten öffnen und Ständeranschlüsse von den Klemmen lösen. 2) Antriebsseitiges Lagerschild (2) abbauen. 3) Ständeranschlussenden in die gewünschte Klemmenkastenlage legen. -
Seite 24: Einstellung Des Luftspaltes
Nach dem Auswechseln des AS-Lagerschildes, des Ständers, des Läufers oder 3.11 Einstellung des des Tellerfederpaketes, deren Toleranzen den Luftspalt beeinfl ussen, und ebenso Luftspaltes nach der regelmäßigen Überholung des Motors muss eine Kontrolle und gegebe- nenfalls Berichtigung des Luftspaltes vorgenommen werden. Ein zu großer Luftspalt vermindert die Leistung des Motors und bewirkt eine über- mäßige Erwärmung. - Seite 25 Tabelle 3 Luftspalt-Sollwerte und Zuordnung der Fühlerlehre Motor Baugröße Baureihe Luftspalt δ KBA, KBSA δ 0,25 0,25 0,30 0,30 0,35 0,35 0,40 0,45 0,50 0,50 0,55 SBA, SBS δ 0,30 0,30 0,35 0,35 0,45 0,45 0,50 0,55 0,60 0,60 0,65 δ...
-
Seite 26: Montagehinweise
- Bauteile fachgerecht montieren. Vorgeschriebene Schrauben-Anzugsdreh- momente einhalten. Unsachgemäß befestigte Bauteile können zu erhebli- chen Verletzungen führen. Die Schrauben an Demag Bremsmotoren sind mit Anziehdrehmomenten nach 4.2 Anziehdrehmomente Tabelle 4 anzuziehen. Dies gilt auch dann, wenn Schrauben höherer Festigkeit eingesetzt werden. -
Seite 27: Netzanschluss
Netzanschluss 5.1 Sicherheitshinweis GEFAHR! Durch elektrischen Strom! Elektrische Energie kann schwerste Verletzungen verursachen. • Arbeiten an den elektrischen Einrichtungen dürfen nur von Fachleuten oder unterwiesenem Personal vorgenommen werden. • Vor Wartungs-, Reinigungs- und Reparaturarbeiten Gerät ausschalten und gegen Wiedereinschalten sichern. •... -
Seite 28: Läuferanschluss Bei Schleifringmotoren
Läuferanschluss bei Schleifringmotoren 6.1 Dreisträngiger Läufer für 2- und 4-polige Motoren für polumschaltbare Motoren (nur hohe Drehzahl) für 6-polige Motoren SB 160-225 41493544.eps 41493644.eps Zum Anlasser bzw. Steller 6.2 Zweisträngiger Läufer für 6-polige Motoren SB 100-140 41493844.eps 41493744.eps Zum Anlasser bzw. Steller... -
Seite 30: Inbetriebnahme Der Motoren
Inbetriebnahme der Motoren 7.1 Sicherheitshinweise VORSICHT! Montagefehler! Nichtbeachtung kann zu schweren Schäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämt licher Sicherheitsvorschriften ausgeführt werden. WARNUNG! Quetschgefahr Bei Arbeiten an Motoren, der Montage oder Demontage von Motoren be- steht die Gefahr des Quetschens von Körperteilen. - Seite 31 WARNUNG! Verbrennungen Im Bereich des Ständergehäuses ist bei längeren Betriebsphasen mit ei- ner erhöhten Temperatur zu rechnen (90°C). Achten Sie bei Arbeiten an den Baugruppen darauf, • dass Sie einen Kontakt mit Gehäuseteilen in diesem Bereich in jedem Fall vermeiden, um eine Verbrennung auszuschließen. •...
-
Seite 32: Wartungs- Und Installationsarbeiten
Wartungs- und Installationsarbeiten 8.1 Sicherheitshinweise VORSICHT! Schmierstoffe/Öle Verletzungsgefahr bei Körper/Hautkontakt! Öle und Schmierstoffe sind stark gesundheitsgefährlich! Der Kontakt mit diesen Medien kann zu schweren Schädigungen führen (Vergiftungen, Allergien, Hautreizungen etc.) Sicherheits-Datenblätter und Handlungsanweisungen der Hersteller beachten. VORSICHT! Verletzungsgefahr! Rutschgefahr! Auslaufende Öle und Schmierstoffe sind eine Gefahrenquelle auf Grund hoher Rutschgefahr. - Seite 33 WARNUNG! Erhöhte Geräuschentwicklung In unmittelbarer Nähe der Baugruppen ist in der Betriebsphase mit einem erhöhtem Geräuschpegel zu rechnen. Achten Sie bei Arbeiten an den Baugruppen darauf, • dass Sie einen Gehörschutz tragen • dass die Geräuschgrenzwerte entsprechend der Norm DIN EN 60034-9 eingehalten werden.
-
Seite 34: Eg-Konformitätserklärungen
Funktionelle Bewertung von Isoliersystemen EN 60529 Schutzart durch Gehäuse (IP-Code) Wetter, den 10.11.2010 ppa. Hirschel ppa. D. Schulte Werksleiter Uslar Technik/Entwicklung Segment Industriekrane Nachdruck, auch auszugsweise, nur mit Genehmigung der Demag Cranes & Components GmbH, 58286 Wetter Druckfehler, Irrtümer und Änderungen vorbehalten... - Seite 35 Funktionelle Bewertung von Isoliersystemen EN 60529 Schutzart durch Gehäuse (IP-Code) Wetter, den 10.11.2010 ppa. Hirschel ppa. D. Schulte Werksleiter Uslar Technik/Entwicklung Segment Industriekrane Nachdruck, auch auszugsweise, nur mit Genehmigung der Demag Cranes & Components GmbH, 58286 Wetter Druckfehler, Irrtümer und Änderungen vorbehalten...
