Montage
12
5
Montage
Bei einer schwer zugänglichen Messstelle empfehlen wir, die Inbetriebnahme gemäß
der Inbetriebnahmeanleitung vor dem Einbau des Geräts im Tank durchzuführen.
5.1
Montagebedingungen
Empfohlene Montageorte
• Kompaktversion: Seitlich am Tank (horizontale Einbaulage)
• Geräte mit Rohrverlängerung: Von oben (senkrechte Einbaulage)
• Mindestabstand der Sensorspitze zur Tankwandung: 10 cm (3,94 inch)
• Die Messelemente müssen vollständig im Medium eingetaucht sein
• Für eine optimale Messung während der Fermentation sollten sich die Messelemente im
unteren Drittel des Tanks, aber oberhalb des Konus, befinden
• Bei Tanks mit Rührwerken: Schwinggabel in Fließrichtung parallel zur Tankwand aus-
richten
Folgende Montageorte vermeiden
Montageorte, an denen eine Ansammlung von Hefe oder Gas zu erwarten ist wie z. B. am
Tankboden oder nahe der Füllgrenze
Rohrleitungen
• Die Montage in einer Rohrleitung ist ab einem Leitungsdurchmesser von
200 mm (7,87 in) bis zu einer Fließgeschwindigkeit von ≤2 m/s möglich
• Da Rückkopplungen auf das Messsignal durch die Rohrleitungswandung wahrscheinlich
sind, raten wir von einer Montage in Rohrleitungen ab
• Für Rücksprachen kontaktieren Sie Ihre Endress+Hauser Vertretung
4

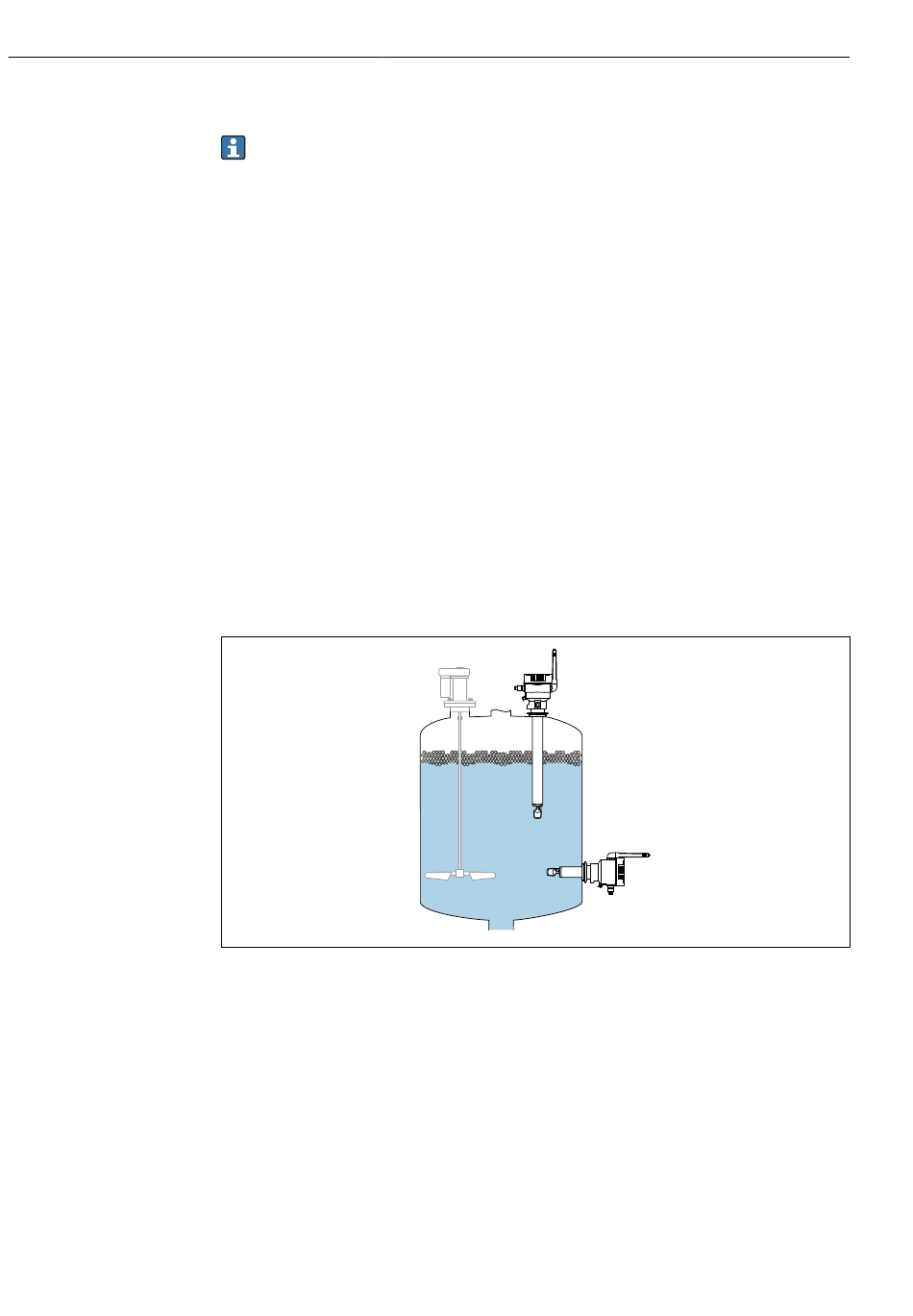

Mögliche Einbaulagen
Fermentation Monitor QWX43
Endress+Hauser
A0046858
