Fermentation Monitor QWX43
Endress+Hauser
6
Elektrischer Anschluss
6.1
Versorgungsspannung
Empfohlene Versorgungsspannung: 24 V DC
Zulässige Versorgungsspannung: 20 ... 35 V DC
Das Netzteil muss über eine elektrisch sichere Trennung verfügen und sicherheitstech-
nisch geprüft sein (z. B. PELV, SELV, Class 2).
Gemäß IEC/EN 61010 muss für das Gerät ein geeigneter Trennschalter vorgesehen wer-
den.
6.2
Leistungsaufnahme
2,4 W
6.3
Stromaufnahme
100 mA bei 24 V DC
6.4
Messgerät anschließen
Die Spannungsversorgung des Geräts erfolgt über den M12-Stecker.

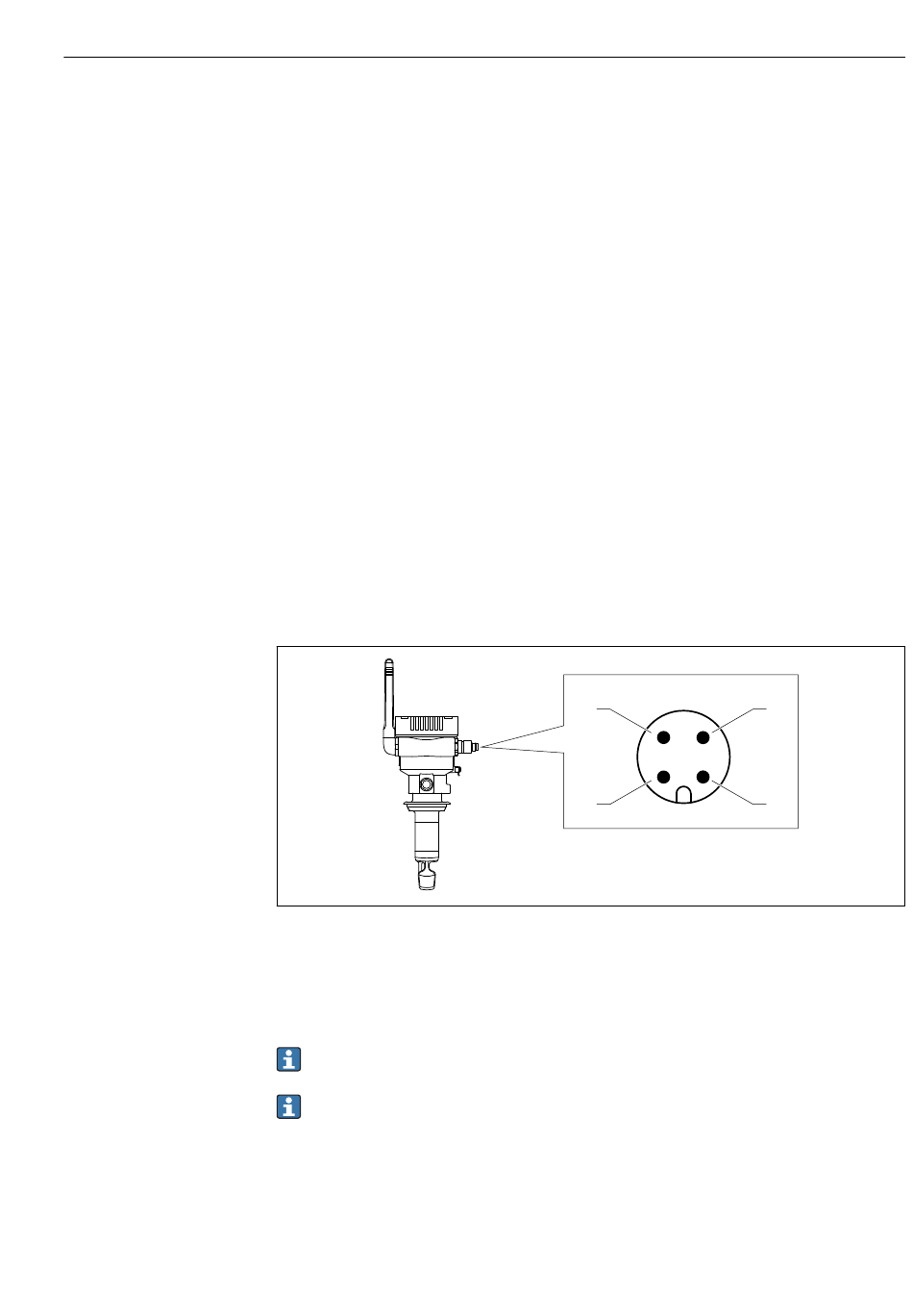

8
Elektrischer Anschluss über M12-Stecker und PIN-Belegung
1
Minus (–), blau
2
N.C.
3
Plus (+), braun
4
Schirm
Sie können ein Anschlusskabel mit Steckerbuchse mit dem Gerät bestellen. Zubehör:
Technische Information TI01628F
Anschlusskabel nach unten ausrichten, damit keine Feuchtigkeit in den Anschluss-
raum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
Elektrischer Anschluss
4
3
1
2
A0046887
15
